ハイライト
メッシュベルトPCB硬化炉
,3つに塗料を固める炉
,SMT熱固化炉
-
起源の場所中国
-
ブランド名CNSMT
-
証明CE-curing oven
-
モデル番号HN-キュア200/キュア300/キュア200T/キュア300T/キュア400T
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

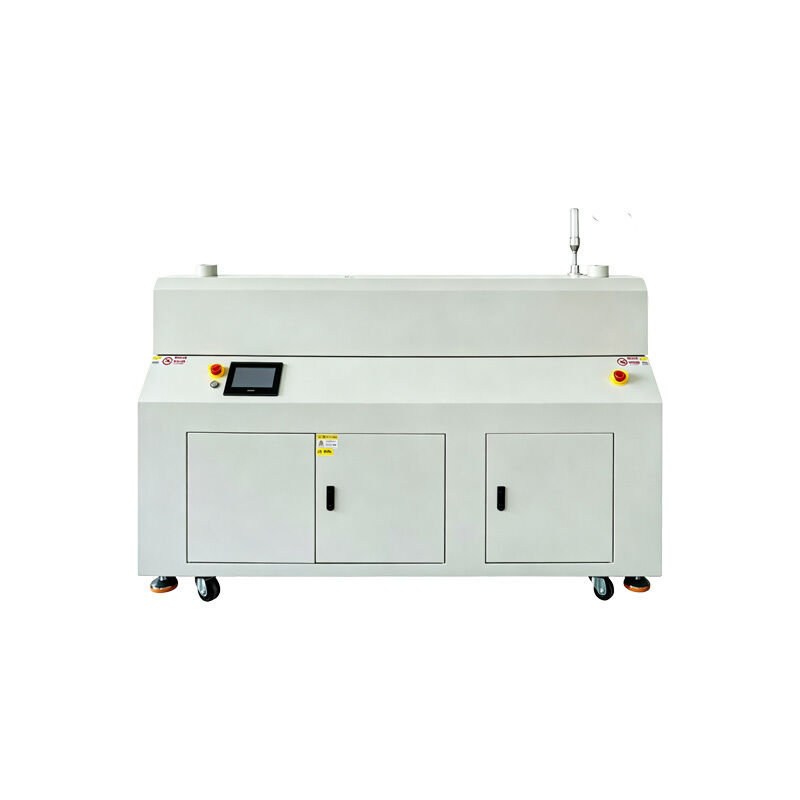

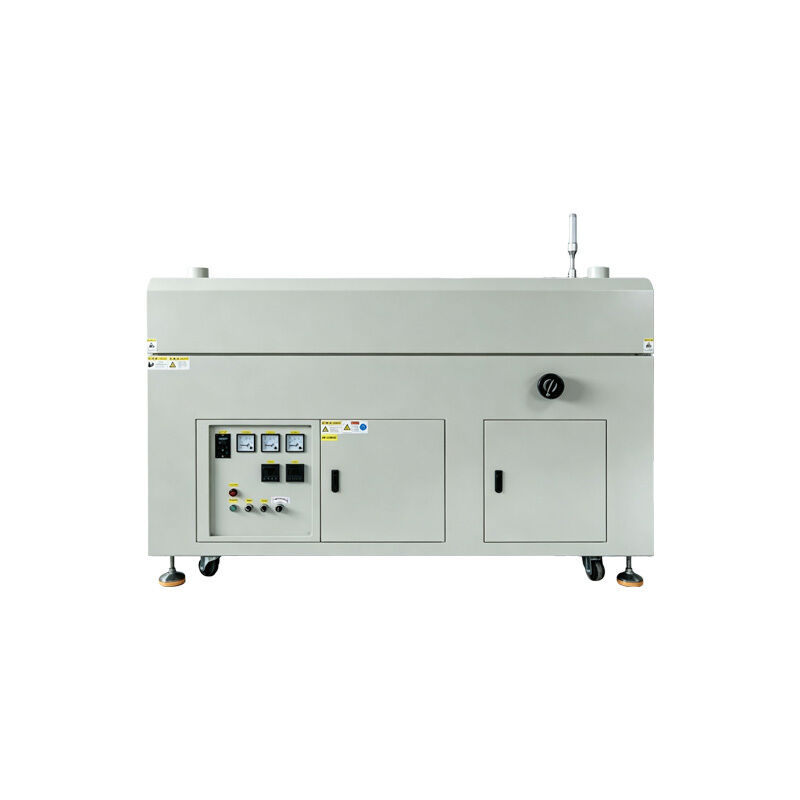

メッシュベルトPCB 3 証拠塗料 熱固化炉
メッシュベルトPCBスリープルーフペイント熱硬化炉
PCB および PCBA 生産ライン向けに設計されたプロ仕様の熱硬化装置で、正確な温度制御とシームレスな自動化統合が特徴です。
適用範囲
- SMTコーティング生産ラインに最適、大小のフレームサイズをご用意
主な特長
- デュアル制御モード: ボタン + 手動、PLC + 障害音と光アラーム付きタッチスクリーン
- PID調整と特殊な断熱材による多段階の独立した温度制御
- 温度制御精度±5℃以内
- 工場の排気システムに直接接続できる独立した排気ガス出口
応用分野
- PCB および PCBA の全プロセス乾燥および硬化に広く適用可能
- プロセスには、スリープルーフペイント熱硬化、フラックス乾燥、回路基板インク硬化、部品防湿焼き付けが含まれます。
- 新エネルギー貯蔵ボード、車両BMSボード、産業用制御ボード、FPCフレキシブル回路基板など、さまざまなソフトおよびハード回路基板と互換性があります。
- シームレスな自動化統合と大規模な連続硬化作業を実現するメッシュベルト組立ライン設計
技術仕様
| パラメータの種類 | HN-キュア200/キュア300 | HN-キュア200T/キュア300T/キュア400T |
|---|---|---|
| 作業方向と PCB エッジスペース | 左→右 (標準)、右→左 (オプション)。 PCBA プロセスエッジ ≥ 5mm | |
| 搬送高さと部品の最大高さ | 920±20mm、チェーン表面上下100mm | |
| 伝達速度と最大負荷 | 0.5〜3.5m/分。 8kg/メートル均等に分布 | |
| コンベヤトラック | 特殊なアルミニウム合金トラック + 耐摩耗性ストリップ付きステンレス鋼チェーン | |
| トランスファーモーター | デジタル表示付きの速度調整可能なモーター | ソフトウェアインターフェイスディスプレイ付きステッピングモーター |
| 振幅変調と幅 | 手動調整、50～460mm | 電動調整、50～460mm |
| 温度ゾーンの数 | 2M: 2 ゾーン (6 ランプ/ゾーン)。 3M: 3 ゾーン (6 ランプ/ゾーン) | 4M: 4 ゾーン (6 ランプ/ゾーン) |
| 加熱温度 | 室温～120℃（調節可能） | |
| 加熱時間と精度 | 約10分、±5℃ | |
| 寸法 | 2M：2000×930×1250mm 3M：3000×930×1250mm |
2M：2000×1080×1250mm 3M：3000×1080×1250mm 4M：4000×1080×1250mm |
| 供給電圧 | AC380V 50-60Hz 三相5線式 | |
| 定格電力 | 2M: 6.0KW/6.5KW 3M: 9.0KW/9.5KW |
4M:12.5KW |
| 装備重量 | 2M: ~410kg; 3M: ~510kg | 4M: ~580kg |
| 制御方式と通信 | キーコントロール | PLC + タッチスクリーン、SMEMA 通信信号ポート |
CNSMTはPCB熱硬化装置の専門メーカーとして、メッシュベルト型PCB熱硬化炉、トンネル型熱風乾燥炉、ボックス型PCB焼成炉などを取り揃え、規格外のカスタマイズにも対応しています。
オンライン連続乾燥炉は、SMT アセンブリおよびコーティングの生産ラインとシームレスに接続し、自動化された連続運転を実現します。ボックスタイプのモデルは、少量のバッチサンプリングや断続的な生産シナリオに適しています。
安全上の注意事項
- 動作中は高温部品に触れないでください
- 箱を開けたり、通気口をふさがないでください
- 可燃性、爆発性、腐食性の物質のベーキングを固く禁止します
- 専門スタッフのみが操作を許可されています
- 炉内の破片やほこりを定期的に掃除してください
- メンテナンスは電源を切り、冷却後に行ってください。
すべての設備は厳しい品質検査を受けており、安定した性能を発揮します。当社は、無料のオンサイト設置、デバッグ、操作トレーニング、および生涯技術サポート付きの包括的な機械品質保証を提供します。
お客様の声
CNSMT メッシュベルト PCB 熱硬化オーブンは、正確な温度制御、安定したセグメント温度管理、バッチ回路基板の生産に適した均一な乾燥硬化を備えています。設備はスムーズに稼働し、故障率が低く、安定した生産能力を実現します。
よくある質問
装置にはどのような硬化プロセスが適していますか?
PCB スリープルーフペイント硬化、フラックス乾燥、回路基板インク硬化、さまざまなソフトおよびハード回路基板の部品防湿ベーキングなどの主流プロセスと互換性があります。
PCB スリープルーフペイント硬化、フラックス乾燥、回路基板インク硬化、さまざまなソフトおよびハード回路基板の部品防湿ベーキングなどの主流プロセスと互換性があります。
自動組立ラインに接続できますか?
標準的なメッシュベルト構造はフロントエンドおよびバックエンドの自動化装置とシームレスに接続し、大規模オペレーションの連続バッチ生産をサポートします。
標準的なメッシュベルト構造はフロントエンドおよびバックエンドの自動化装置とシームレスに接続し、大規模オペレーションの連続バッチ生産をサポートします。
温度の精度と安定性はどうですか?
セグメント化された温度制御システムにより、均一かつ正確な温度制御が保証され、精密回路基板の基板変形や不均一な硬化を効果的に防止します。
セグメント化された温度制御システムにより、均一かつ正確な温度制御が保証され、精密回路基板の基板変形や不均一な硬化を効果的に防止します。
カスタマイズされた非標準サイズをサポートしますか?
さまざまな製品や生産要件を満たすために、炉本体の長さ、メッシュベルト速度、供給/排出高さ、温度制御パラメーターのカスタマイズをサポートします。
さまざまな製品や生産要件を満たすために、炉本体の長さ、メッシュベルト速度、供給/排出高さ、温度制御パラメーターのカスタマイズをサポートします。
日常のメンテナンスは簡単ですか？
装置はシンプルな構造、簡単な破片清掃、低い故障率、便利な日常操作、およびアフターセールスプロセス全体にわたる包括的な技術指導を特徴としています。
装置はシンプルな構造、簡単な破片清掃、低い故障率、便利な日常操作、およびアフターセールスプロセス全体にわたる包括的な技術指導を特徴としています。
認証
CNSMT は、セグメント化された温度制御と非標準のカスタマイズを備えたメッシュベルト PCB 熱硬化炉の研究開発と生産を専門としています。正確な温度制御、安定した動作、高いコストパフォーマンスを備えた装置です。
