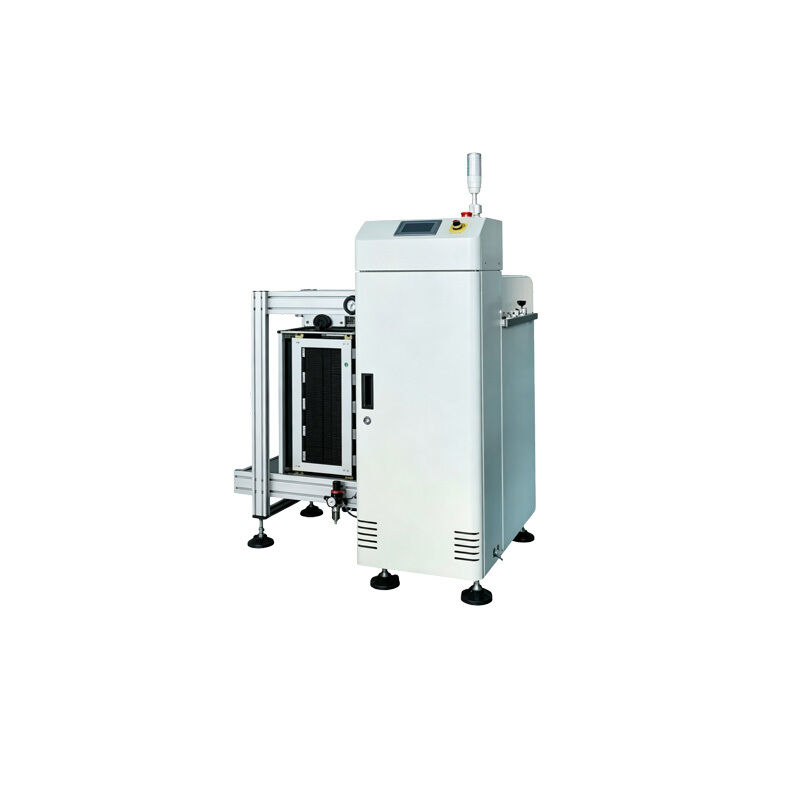

全自動PCBロード機
PCB全自動ローダー
SMT 生産ライン用の高度な自動化装置は、効率的な PCB の取り扱いと供給作業のために設計されています。
適用範囲
SMT コーティング生産ラインに最適で、さまざまな生産要件に対応するために大小両方のフレーム サイズが用意されています。
主な特長
- 直感的なメニュー表示を備えた PLC + タッチスクリーン制御システム
- 音と光による警報システムによる故障検知
- シームレスな統合を実現するSMEMA通信信号ポートを装備
応用分野
PCB 全自動ローダー マシンは、3C 家電、自動車エレクトロニクス、産業用制御電源、医療用エレクトロニクス、セキュリティ スマート ホーム、新エネルギー太陽光発電など、複数の業界にサービスを提供しています。 SMT 表面実装、DIP プラグイン、AOI 検査、PCB プロセスおよび完成品テストの生産ラインを統合し、印刷機や表面実装装置とシームレスに接続して自動 PCB 供給操作を可能にします。
技術仕様
| パラメータ | スモールフレームマシン | 大型フレームマシン |
|---|---|---|
| 作業方向と PCB エッジスペース | 左→右 (標準)、右→左 (オプション)。 PCBA プロセスエッジ ≥ 5mm | 左→右 (標準)、右→左 (オプション)。 PCBA プロセスエッジ ≥ 5mm |
| 搬送高さと部品の最大高さ | 920±20mm、45mm未満（カスタマイズ可能） | 920±20mm、45mm未満（カスタマイズ可能） |
| 伝送システム | ブラックナイロンフラットエンジニアリングチェーン | |
| モーター構成 | 固定速度モーター 3 個 + ブレーキモーター 1 個 | |
| 材質 フレームサイズ | 355×320×565mm | 535×530×565mm |
| 最大PCBサイズ | L50×W50～L330×W250mm | L50×W50～L525×W460mm |
| 昇降機構 | 鋳造アルミニウム一体型リフティングプラットフォームを備えたボールねじ | |
| 全体の寸法 (送信/受信) | 送信時：1330×780×1200mm レシーブ：1750×780×1200mm |
送信時：1800×1120×1350mm レシーブ：2520×1120×1350mm |
| 電力要件 | ≥0.4Mpa 空気圧、220V 50-60Hz 電源 | |
| 消費電力と重量 | 0.5KW、≈240Kg | 0.5KW、≈290Kg |
| 制御システム | PLC + ディスプレイ制御タッチスクリーン、SMEMA 通信ポート | |
SMT基板自動ローダーは、SMT生産ラインに欠かせない自動化装置です。この特殊な PCB 供給機は回路基板の供給プロセスを自動化し、はんだペースト印刷機に完全に適応し、SMT 生産装置とシームレスに接続して連続的な無人 PCB 供給作業を実現します。
安定した動作と正確な位置合わせを備えた PCB 供給機は、手作業によるローディングを効果的に置き換え、操作エラーや静電気による損傷を排除し、生産ラインの効率を大幅に向上させます。このシステムは、標準的な回路基板の量産をサポートし、非標準的な PCB 自動供給要件に合わせてカスタマイズすることができ、さまざまな不規則な特殊サイズの PCB 基板に高い適応性で対応します。
当社のモデルは、主流の統合型 SMT PCB ローダー スタイルをカバーし、自動基板ローディング、受け取り、連続供給機能をコンパクトな構造に組み合わせています。この装置は高速なライン変更とデバッグをサポートしており、3C エレクトロニクス、自動車エレクトロニクス、産業用制御、医療アプリケーションなど、複数の業界にわたる SMT 生産ラインに適しています。
安全上の注意事項
- 動作中は基板供給エリアに手を入れないでください
- 非常停止ボタンの位置を理解する
- メンテナンスには電源を切る操作が必要です
- 許可されていない機器の改造は固く禁止されています
- 付属品の定期的な点検が必要です
アフターサービス
- 完全な機械保証範囲
- 無料のオンサイトデバッグとトレーニング
- 年中無休のテクニカル サポートと Q&A
- 迅速なトラブルシューティング支援
- 純正部品の長期供給
お客様の声
お客様からは、CNSMT 自動 SMT PCB ローダーは安定して動作し、はんだペースト プリンターとうまく接続でき、供給効率が大幅に向上したと報告されています。カスタムの非標準設計は生産ラインに完璧に適合します。アフターセールスチームは迅速な対応とタイムリーなオンサイト試運転を提供します。優れたコストパフォーマンスにより、長期にわたる協力や容量拡張のためのリピート購入につながっています。
よくある質問
- 段ボールと吸着ボードの不安定性:吸盤の漏れ、基板の歪み、高さパラメータ設定のずれにより空吸着や複数基板吸着が発生する場合
- 不正確なアライメントと送りのずれ:ベルトの緩み、ガイドレールの間隔の異常、センサーの汚れ、印刷機の送りずれなどが原因
- 異常な起動/停止動作:光電誘導の故障、空気圧不足、または原因不明のシャットダウン/空のボードの継続的な納品が原因
- 途切れや異音の解消：ネジの潤滑不足、ガイドレールへのゴミの蓄積、昇降モーターへの過大な負荷が原因
認証
CNSMT は、SMT 基板ハンドリング マシン、印刷機とのマッチング フィーダー、カスタマイズされた非標準機器、統合型ロード/アンロード モデルなどの自動 SMT PCB ローダーの製造を専門としています。当社の機械は 3C、自動車エレクトロニクス、産業用制御業界で広く使用されており、競争力のある価格で世界中で販売されています。当社は、SMT メーカー向けに完全なアフターサービスとカスタマイズされたソリューションを提供します。
