ハイライト
自動PCB切断機
,SMT配線給付機
,完全自動PCB切断機
-
起源の場所中国
-
ブランド名CNSMT
-
証明CE-flipper machine-elevator
-
モデル番号HN-L20
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

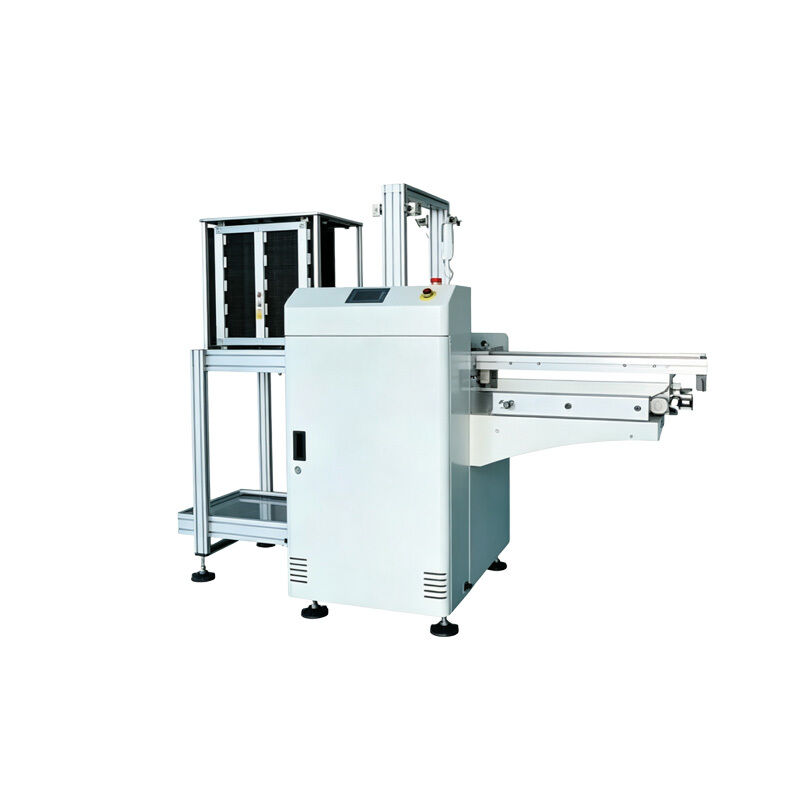

完全自動PCB切断と配給機械
プリント基板全自動切断供給機
SMT コーティング生産ライン用に設計された高度な自動化装置。さまざまな製造要件に合わせて大小のフレーム サイズが用意されています。
主な特長
- PLC + タッチスクリーン制御システム、障害音と光アラーム付き
- 簡単に操作できるメニュー表示インターフェース
- SMEMA通信信号ポートを搭載
応用分野
- 家庭用電化製品: 携帯電話、イヤホン、スマートウェアラブル用の PCB 製造
- 家電製品：テレビ、エアコン、小型家電機器の制御基板
- New Energy: バッテリー保護ボード、充電パイル、エネルギー貯蔵 PCB
- 産業用制御とセキュリティ: コントローラー、カメラ、アクセス制御用のメインボード
- 自動車エレクトロニクス: 車両制御、ランプおよび自動車用回路基板
- 通信機器: ルーター、スイッチ、5G モジュール PCB SMT ライン
技術仕様
| パラメータ | HN-L450 自動エレベーター | HN-F180 自動反転機 |
|---|---|---|
| 作業方向と PCB エッジスペース | 左L ↔ 右R; PCBA プロセスエッジ ≥ 5mm | |
| 輸送時の高さとコンポーネントのクリアランス | 920 ± 20mm: チェーン表面より上 100mm、下 90mm | |
| 搬送速度 | 2～5m/分 | 8～13m/分 |
| 透過率と幅の調整 | ステッピングモーター、電気的に調整可能なトラック幅 (50 ～ 460mm) | |
| ドライブの種類 | モーター+チェーン駆動の昇降 | モーター + 同期ベルト駆動反転 |
| 装置のストローク | 揚程高さ450mm | 180°反転 |
| 全体の寸法 | L640×W1000×H1350(mm) | L640×W1100×H1350(mm) |
| 空気圧と電源 | ≧0.4Mpa、AC220V 50-60Hz | |
| 消費電力と重量 | 0.8KW、約180Kg | |
| 制御モードと通信 | PLC + タッチスクリーン、SMEMA 通信信号ポート | |
プリント基板全自動切断・受け取り装置は、SMT生産ラインの自動化の中核装置として機能します。高品質のラック構造とインテリジェントな PLC 制御システムを備えており、詰まり、ずれ、削れの問題を排除しながら、安定した正確な動作を保証します。この自動化ソリューションは手動の積み下ろしを効果的に置き換え、人件費を削減し、生産ラインの効率を向上させます。
この装置は、さまざまな PCB 仕様および厚さとの強力な互換性を提供し、家庭用電化製品、新エネルギー、自動車エレクトロニクス、産業用制御を含む複数の業界の非標準カスタマイズをサポートします。シンプルな操作、包括的な安全保護、低い故障率により、継続的な安定した動作が保証されます。このメーカーは、信頼性の高い品質、コスト効率の高いソリューション、完全な販売前の選択、オンサイトのデバッグ、および生涯にわたるアフターセールス メンテナンス サービスを提供します。
安全上の注意事項
標準化された安全操作:オペレーターは機器の手順に習熟している必要があります。挟み込みの危険を防ぎ、生産の安全を確保するため、操作中は作業エリアに手や工具を決して入れないでください。
電気および異常保護:機器は、確実に接地され、安定した電源が供給される水平な場所に設置してください。濡れた手での操作は避けてください。基板の詰まり、異音、エラーが発生した場合は、直ちに非常停止を押してください。故障した状態では決して運転しないでください。
日常のメンテナンス:ガイド レール、伝動ホイール、センサー、その他の主要コンポーネントを定期的に清掃してください。機器の精度を維持し、耐用年数を延ばすために、専門家以外による不正なパラメータの変更や回路の改造は禁止されています。
サービスとサポート
機械全体の保証:すべての機器は出荷前に厳格なテストを受けます。標準保証には、保証期間中の人的損害以外の損害に対する無料メンテナンスと部品交換が含まれます。
オンサイトでの設置とトレーニング:機器の操作、パラメータ設定、日常のメンテナンス、基本的なトラブルシューティングを含む 1 対 1 のオペレーター トレーニングを伴う、無料のオンサイト設置とデバッグ。
生涯テクニカルサポート:生涯無料の技術相談、操作指導、アップグレードサービス。標準以外のカスタマイズや生産ラインへの適応をサポートします。迅速なアフターサービスにより、ダウンタイムが最小限に抑えられます。
お客様の声
「CNSMT の全自動 PCB 切断および供給機は、詰まりのない正確なロード/アンロードで安定して動作し、労力を効果的に節約します。装置のデバッグは簡単で、販売後の技術的対応はタイムリーで、オンサイトのトレーニングは包括的です。軽微な問題に対する迅速なオンライン ガイダンス、行き届いた品質保証サービス、優れた費用対効果。」
よくある質問
デバイスは複数サイズの PCB に適応できますか?
はい、カスタマイズ可能で、さまざまな厚さと幅の回路基板と互換性があります。非標準ボードはさまざまなモデルにカスタマイズできます。
はい、カスタマイズ可能で、さまざまな厚さと幅の回路基板と互換性があります。非標準ボードはさまざまなモデルにカスタマイズできます。
基板詰まりが頻繁に起こる原因は何ですか?
基板の変形、トラック幅の誤り、またはセンサー上のゴミの蓄積。センサーをクリーニングし、トラック幅を微調整することで解決します。
基板の変形、トラック幅の誤り、またはセンサー上のゴミの蓄積。センサーをクリーニングし、トラック幅を微調整することで解決します。
機器は既存の SMT ラインと統合できますか?
一般的なSMT組立ラインに対応したスタンダードモデル。古い生産ラインは、必要に応じて改修して接続できます。
一般的なSMT組立ラインに対応したスタンダードモデル。古い生産ラインは、必要に応じて改修して接続できます。
保証期間はどのくらいですか?アクセサリーの購入方法は？
人的損害以外の損害に対して無料交換部品を提供する完全な機械保証。工場出荷時の価格でのスペアパーツの供給を保証します。
人的損害以外の損害に対して無料交換部品を提供する完全な機械保証。工場出荷時の価格でのスペアパーツの供給を保証します。
操作方法がわからない場合はどうすればよいですか?
到着時のオンサイト設置トレーニング、将来の故障に対する遠隔ガイダンス、および迅速なアフターサービスが提供されます。
到着時のオンサイト設置トレーニング、将来の故障に対する遠隔ガイダンス、および迅速なアフターサービスが提供されます。
認証
CNSMT は、SMT 生産ライン用の全自動 PCB ローダーおよびアンローダー システムの研究開発と製造を専門としています。当社のインテリジェントな PLC 制御装置は、安定した動作と正確な基板搬送を特長としており、人件費を大幅に削減します。信頼できる品質と競争力のある価格により、当社の機械は世界中のエレクトロニクスメーカーに提供されています。当社は、完全な販売前の選択ガイダンス、オンサイトでの試運転、長期の販売後のメンテナンス、および標準以外のカスタマイズ サービスを提供します。
