ハイライト
SMTPCB自動フリッピングマシン
,PCB組立ラインリフトマシン
,SMT回路板フリッピング機器
-
起源の場所中国
-
ブランド名CNSMT
-
証明CE-flipper machine-elevator
-
モデル番号HN-L450-F180
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

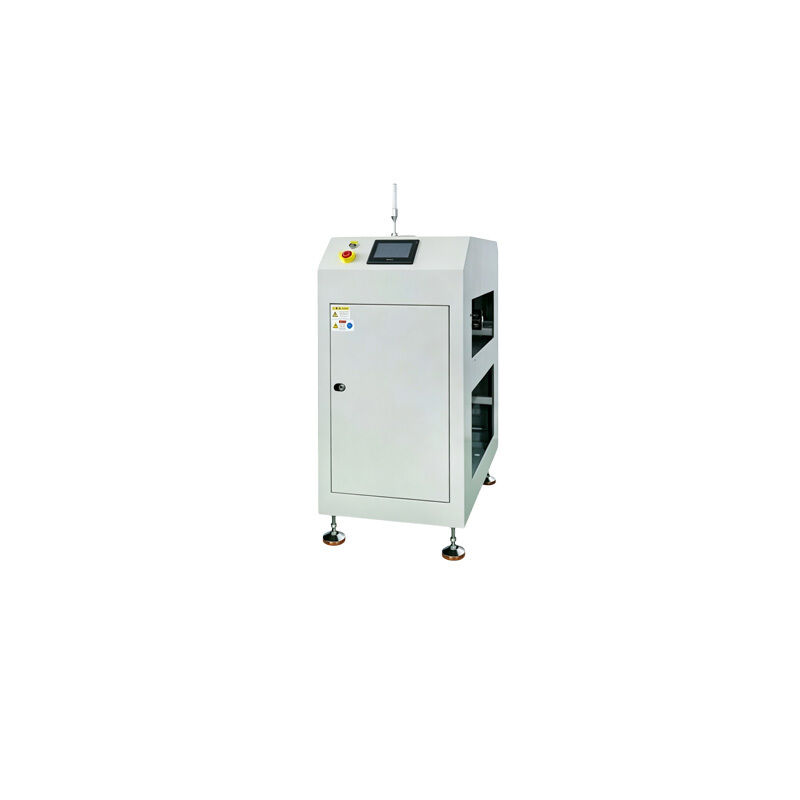

SMT回路板自動リフト/組立ライン PCB自動翻転機
SMT回路板 自動リフト/組立ライン PCB 自動折りたたみ機
SMT生産ライン向けに設計された高度な自動化機器で,電子製造プロセスのための効率的なPCBリフティングとフリッピングソリューションを提供します.
適用範囲
- SMTコーティング生産ラインと非標準機器生産ラインに適用される
主要 な 特徴
- PLC + 障害音とライトアラームとメニュー表示のタッチスクリーン制御
- SMEMA通信信号ポートを装備
応用分野
- SMTパッチ生産ライン,PCBの供給,持ち上げ,回流溶接前と後の板回転
- PCBの処理後:AOI検査,コンフォームコーティング,部品挿入
- 新しいエネルギー産業: エネルギー貯蔵PCB,電源および電池回路板の製造
- 産業用制御器具と家電用回路板の自動組立ライン
テクニカル仕様
| 仕様 | HN-L450 自動エレベーター | HN-F180 オートマティック・フリッピング・マシン |
|---|---|---|
| 作業方向とPCB辺の空間 | 左 L <--> 右 R;PCBAプロセスの縁 ≥ 5mm | |
| 部品の輸送高度と最大高度 | 920 ± 20mm: チェーン表面上から100mm,下から90mm | |
| 輸送速度 | 2〜5m/min | 8〜13m/min |
| トランスミッションモーターと振幅調節方法 | ステップモーター,電動調節可能な軌道の幅,振幅調節幅 50-460mm | |
| ドライブタイプ | モーター+チェーンの駆動による持ち上げ | モーター+同期ベルト駆動式フリップ |
| 装置のストローク | 引き上げ高度 450mm | 180°回転する |
| 総寸法 | L640*W1000*H1350 (ミリ) | L640*W1100*H1350 (ミリメートル) |
| 設備の空気圧と電源 | ≥0.4Mpa,AC220V 50〜60Hz | |
| 設備の総電力消費量と重量 | 0.8KW 約180kg | |
| 制御モードと通信ポート | PLC+タッチスクリーン,SMEMA通信信号ポート | |
私たちの工場は,PCB自動エレベーター,回路板のリフティング機器,SMTの積み卸しエレベーター,およびPCB自動転覆機械の供給に特化した,回路板を転覆する機械SMTの組み立てラインを支えるコア自動化補助機器です
自動PCBフリップ機は,回路板の製造プロセスのために特別に設計されており,様々な従来のおよび非標準的なPCB回路板に適しています.電子SMTに広く使用されている試験,組み立て,コーティング,その他のプロセス
PCBリフティング機器はスムーズに動作し,リフティング高度を調整できるので,SMT生産ラインの材料転送作業を効率的に完了できます.様々な生産プロセスを効果的に接続するサポートするSMTフリッピング機器は,回路板のフリッピング変換を迅速に完了できます.双面の表面設置と双面検査の生産ニーズを満たす生産ラインの自動化レベルを大幅に改善します
設備全体は操作が容易で,高度に互換性があり,故障率が低い.自動組立ラインでドッキングをサポートし,必要に応じて非標準モデルでカスタマイズすることができます.設備のコスト効率は高い安定した品質,国内外の市場で人気があります. 同時に,それは,設置,デバッグ,企業にコストを削減し,効率を向上させるための技術支援.
予防策
設備は準拠的に接地され,定位電圧で動作する必要があります. 過負荷,強引の持ち上げ,そして転覆は厳禁です. 動作中に,トランスミッションの部品に手を伸ばしたり触ったりすることは禁止されています.. 非技術的スタッフは,許可なしにパーマータを分解または変更することはできません. 定期的な清掃,保守,空気と電気回路の検査も必要です.
販売後メンテナンス保証
機械の完全保証,非人間的な欠陥に対する無料の保守.不具合はすぐに調査され,遠隔操作ができますし,難しい問題は現場で修復できます.ライフカスト価格 オリジナル工場用品を供給する設備の校正,販売後のフォローアップサービス.
顧客からのフィードバックと販売後のコミュニケーション
リフターとPCBフリッパーはスムーズに動作し,低故障率で生産効率を向上させます. 販売後に迅速に指導と現場サービスに対応します.信頼性の高い品質と配慮したサポートは,高い顧客満足度と繰り返しの注文を得ます.
よく 聞かれる 質問
- デバイスはどのPCBボードと生産ラインに対応していますか?
一般的なSMT回路板,新しいエネルギーPCB,産業制御回路板は標準的なSMT組立ラインに接続でき,標準ではないカスタマイズされた固定装置とモデルをサポートできます.複数の仕様板の生産に適応する. - 装置が固定され,持ち上げ/翻転が滑らかでない場合はどうすればいいですか?
まず,マシンを停止し,ボードの過負荷,電源配送部位の塵の蓄積,妨害, 誤ったパラメータ設定をチェックするために電力を切断します.単純な欠陥は,デバッグのために遠隔操作することができますエンジニアがやってきて検査できるようにします - この装置は速度と高度を調整できるのか?
スピード調節,高度調節,タイミングでスタート・ストップ,パラメータをタッチスクリーンで設定できます.操作が簡単で,異なるプロセスの生産リズムに適応できます. - 販売後保証とアクセサリーをどのように保証するか?
完全な機械保証,無料のメンテナンスと,非人間的な欠陥に対する交換; オリジナルアクセサリーの終身コスト価格供給,遠隔技術サポート,機器の校正,定期的なメンテナンスコンサルティングサービス.
認証
CNSMTはSMTPCB自動リフターおよびターンオーバーマシン製造に特化した.耐久性があり安定した設備はSMT,検査およびコーティングプロセスに適しています.コスト効率の高い製品は世界中でよく販売されています..販売後業務の全面を 提供しています 稼働・訓練・メンテナンスを含めて 世界各地の電子機器メーカーから 信頼を得ています
