ハイライト
高精度SMTコーティングマシン
,SMT用の板全体塗装機械
,保証付きのSMTラインコーティングマシン
-
起源の場所中国
-
ブランド名CNSMT
-
証明CE- Precision Coating
-
モデル番号HN-ビジョン1
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

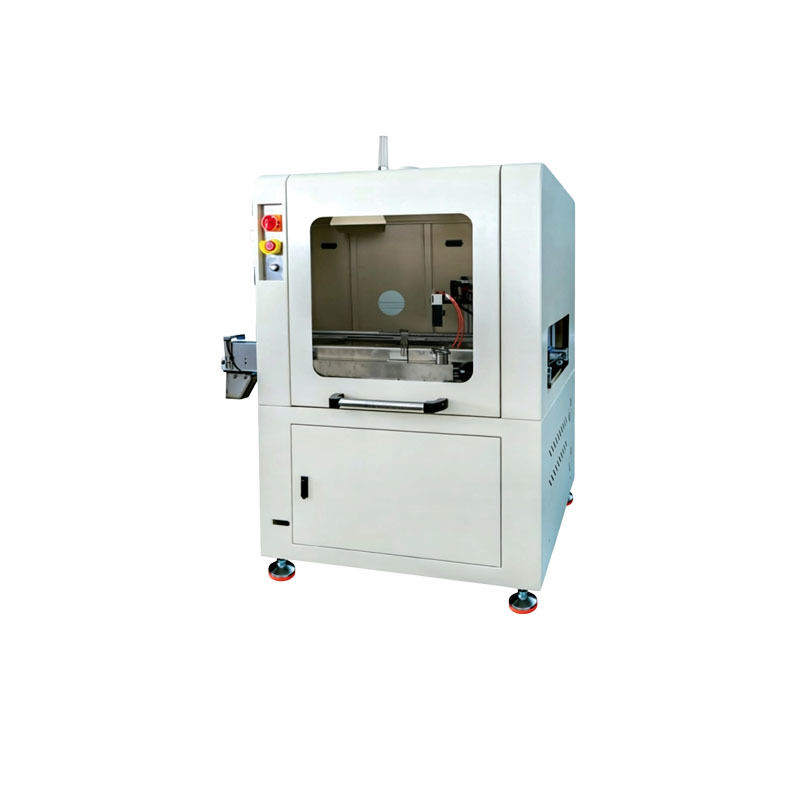

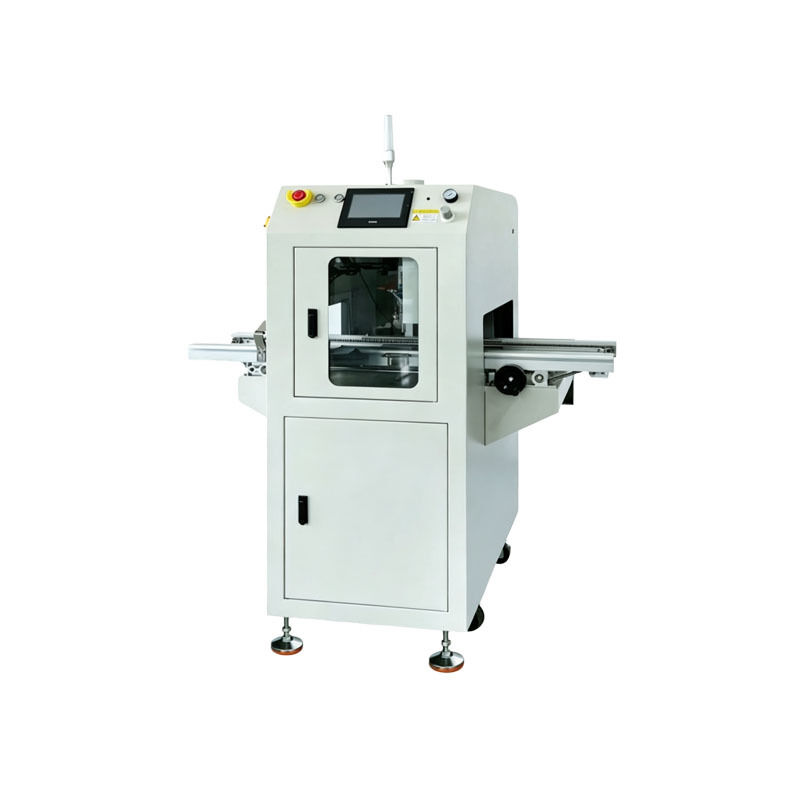

高精度SMT PCB基板全面コーティング機
高精度基板全面塗布機
適用範囲
以下を含むさまざまな業界のコーティング用途に適しています。
- 部品表面全体へのはんだ表面スプレー
- 多面パネルの大面積スプレー
- 植物照明ストリップのはんだ表面スプレー
- LEDラージピッチディスプレイ
V1/V1S デバイスの機能
- 高精度圧力調整弁により正確な霧化エア圧力調整が可能
- オープンモデルの材料搬送トラックには、特殊なステンレス鋼チェーンと耐摩耗性ストリップが付いており、寿命が長くなります。
- トラック振幅調整のためのデュアルトランスミッション機構により長期安定性を確保
- 作業場の環境を改善する独立した排気ポートを備えたレール入口/出口のフロントガラス
- ユーザーフレンドリーなメニュー表示インターフェイスを備えた障害音と光アラーム
オプション機能
インテリジェントな塗料容量検出、自動バルブ洗浄、自動チェーン洗浄 (Vision1S のみで利用可能)
技術仕様
| の種類 | プロジェクト | HN-ビジョン1 | HN-Vision1S |
|---|---|---|---|
| コーティングパラメータ | Y軸の移動量とコンポーネントの最大高さ | Y=420mm;チェーン表面より上70mm、下70mm | |
| PCB エッジスペースと単層コーティング幅 | PCBA プロセスエッジ ≥ 5mm: 2-30mm (小霧化、大霧化) | ||
| Y軸駆動モード | ステッピングモーター+ベルトモジュール | サーボモーター+ベルトモジュール | |
| Y軸最高走行速度 | 600mm/秒 | ||
| コンベアシステム | 作業方向 | 左L - 右R (標準)、(右R - 左Lはオプション) | |
| 搬送高さと搬送速度 | 920±20mm; 2～13m/分 | ||
| 送信モーターと振幅変調方式 | 調整可能な速度モーター、速度デジタル表示。トラック幅、振幅変調幅50～460mmの手動調整 | ||
| スプレーバルブ構成システム | バルブ配置 | スプレーバルブを 1 つ設定する | |
| 霧化エア圧力調整 | 精密圧力調整弁+デジタルメカニカルメーター | ||
| 給餌システム | 10Lの加圧接着剤供給バケットと2Lのステンレス製洗浄バケットを装備 | ||
| 機器設置場所の要件 | 寸法 | L1060*W930*H1700(mm) | L1060*W1000*H1700(mm) |
| 装備重量 | 約320kg | 約480kg | |
| 装置の空気圧 | ≧0.4MPa | ||
| 排気風量要件 | 900m2/h、排気口径100mm | 900m²/h、排気出口径φ150mm ※1 | |
| デバイスの電力と総消費電力 | AC220V 50-60Hz 1.2KW | ||
| 制御方法 | PLC + タッチスクリーン | ||
PCB全面コーティング機の概要
PCB 基板全体コーティング機は、回路基板の包括的な保護のために特別に設計された自動 3 プルーフ処理装置です。回路基板全体基板コーティング装置または PCB 全体基板スプレー機としても知られており、SMT 電子製造、工業用制御、新エネルギー、家電業界のバッチ保護生産に広く使用されています。
このインテリジェントなデバイスは、従来の手動による塗装および浸漬プロセスを置き換え、PCB 回路基板全体を完全にカバーするスプレーを提供します。局所的なスプレーの制限を排除し、基板表面、部品表面、ピン隙間の全方向への均一なコーティングを実現します。
精密コーティング技術
この装置は、高精度の噴霧制御システムにより、接着剤の量、噴霧速度、霧化効果を正確に調整します。これにより、塗布漏れ、接着剤の蓄積、膜厚ムラの問題を解消しながら、均一な膜厚を確保します。
結果として得られる緻密で安定した3つの保護フィルムは、耐湿性、絶縁性、腐食防止、耐塩霧性、および老化保護を提供し、電子製品の安定性と寿命を大幅に向上させます。
材料の互換性と自動化
適応力が高く、アクリル系、ポリウレタン系、シリコーン系などの従来の3耐塗料にも対応可能です。さまざまな粘度のコーティングのスプレーのニーズと、通常の回路基板と精密な回路基板の両方の保護要件を満たします。
高度な自動化レベルでの連続バッチ操作をサポートすることで、手作業で繰り返しコーティングする必要がなくなり、生産効率が大幅に向上すると同時に、人件費とコーティングの損失が削減されます。
運用上の利点
PCB全面基板コーティング機は、安定した動作、簡単な制御、便利なメンテナンス、および強力な汎用性を備えています。自動化された生産ラインと統合したり、単一の機械として独立して動作させることができるため、回路基板保護技術をアップグレードする小規模な加工工場と大規模な電子製造企業の両方に最適です。
お客様からのフィードバックとアフターセールスコミュニケーション
基板の大量生産において安定した稼働で全面均一塗布を実現する全面基板塗布機です。迅速なアフターセールスにより、試運転とトラブルシューティングがタイムリーに完了します。確かな設備と行き届いたサービスで好評を博し、リピート注文をいただいております。

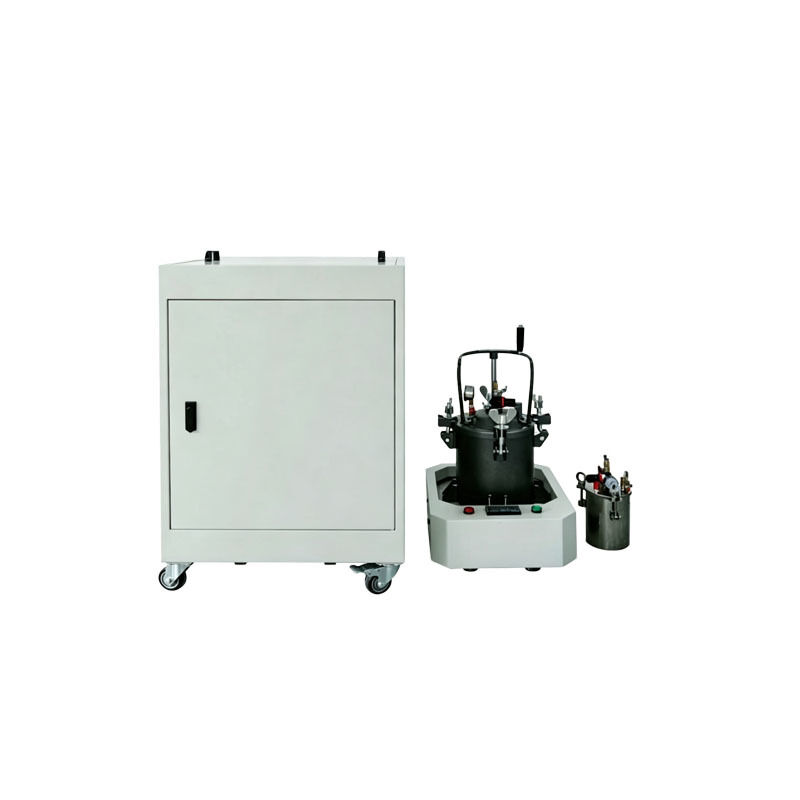

輸送キャビネットおよび接着剤供給監視システム

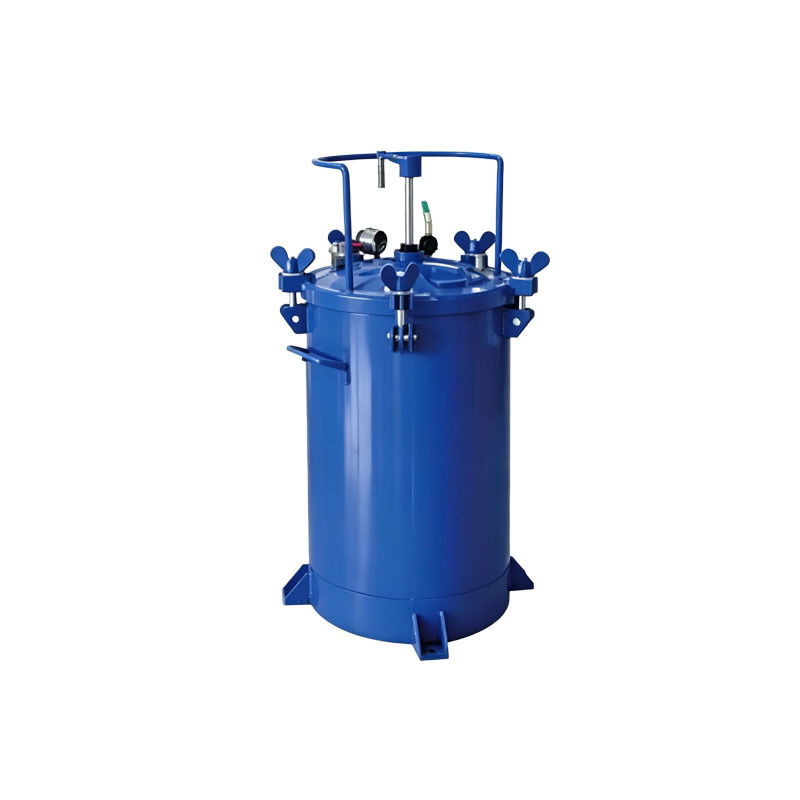

接着剤供給システム
認証
CNSMTは、安定した動作、均一なコーティング、優れた品質を備えた全面基板コーティング機の製造を専門としています。当社の製品は国内外でよく売れています。このモデルは高い費用対効果と手頃な価格を備えており、企業のコスト削減と効率の向上に役立ちます。
導入・デバッグ・技術サポート・保守サポートなど、タイムリーなアフターサービスを充実させております。信頼の製品と行き届いたサービスで長年にわたり高い評価をいただいております。新しいお客様も古いお客様も、相談、購入、協力交渉を歓迎します。
