水素窒素比のチップパッケージング機器
,SMTラインの窒素比機
,チップパッケージングガス比装置
-
容量1-1000Nm3/h
-
M精度調整<>
-
プレッシャー1.0Mpa
-
制御電源0.2KW 220V 50Hz
-
起源の場所中国
-
ブランド名CNSMT
-
証明CE- hydrogen Nitrogen
-
モデル番号HN-4080
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

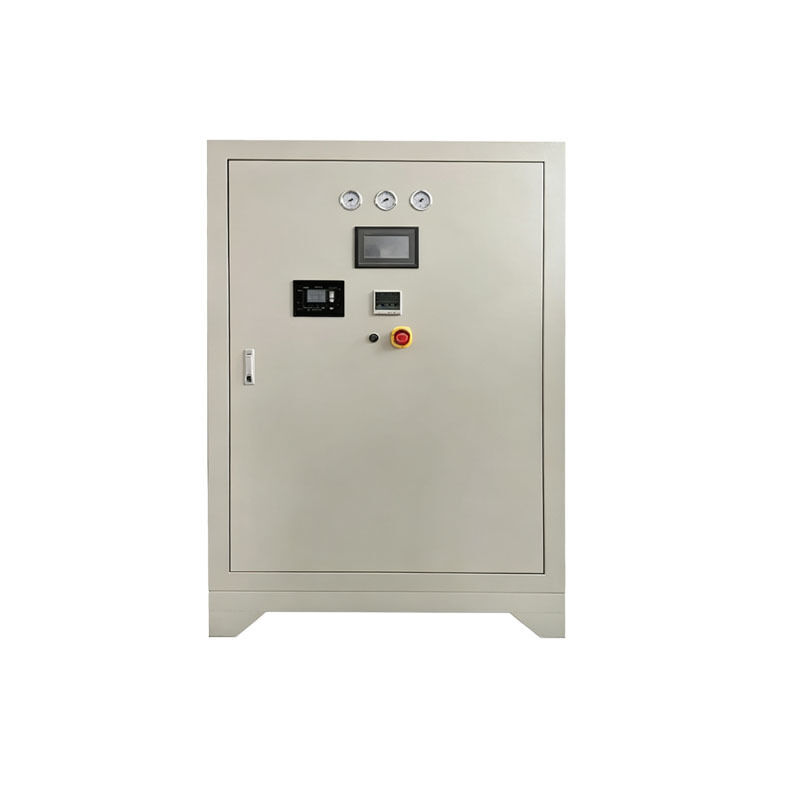

チップパッケージング 水素・窒素比の設備
SMTリフローはんだ付け水素窒素比装置（水素窒素混合キャビネット、窒素水素ガス分配システム）は、さまざまな電子製造分野で広く使用されています。主にSMT表面実装生産ラインの鉛フリーリフローはんだ付けプロセスに適応しており、家庭用電化製品、半導体パッケージング、自動車エレクトロニクス、産業用制御通信、新エネルギーなどの複数の業界の生産ニーズを満たすことができます。携帯電話、コンピュータ、スマートウェアラブルデバイス、家電制御基板、高精度PCB回路基板、BGAチップ、自動車グレードの電子部品、通信基地局アクセサリ、エネルギー貯蔵およびリチウム電池保護基板などの製品の精密溶接シナリオに適しています。安定的かつ正確な水素・窒素混合ガス供給により、パッドの酸化を効果的に防止し、溶接失敗率を低減します。大、中、小規模の自動 SMT 生産ライン、電子鋳造工場、精密溶接ワークショップに適しています。ハイエンド電子精密リフローはんだ付け生産の中核支援装置。
| モデル | 出力 | 酸素純度 | 寸法 (L*W*H mm) | 空気入口 | ガス出口 | 重量(kg) | 電源 |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm3/h | ≥93% | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20Nm3/h | ≥93% | 1400*950*1850 | G1」 | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30Nm3/h | ≥93% | 1500*950*1850 | G1」 | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40Nm3/h | ≥93% | 1600*1000*2000 | G1」 | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50Nm3/h | ≥93% | 1600*1200*2200 | G1」 | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60Nm3/h | ≥93% | 1600*1200*2200 | G1」 | G1」 | 1200 | AC220V/0.2KW |
| HN4080 | 80Nm3/h | ≥93% | 1800*1400*2500 | G1」 | G1」 | 1600 | AC220V/0.2KW |
| HN4100 | 100Nm3/h | ≥93% | 2000*1600*2600 | DN32 | G1」 | 1800 | AC220V/0.2KW |
| HN4150 | 150Nm3/h | ≥93% | 2200*1600*2700 | DN40 | G1」 | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm3/h | ≥93% | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250Nm3/h | ≥93% | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300Nm3/h | ≥93% | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400Nm3/h | ≥93% | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500Nm3/h | ≥93% | 3200*2400*3900 | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600Nm3/h | ≥93% | 3500*2500*4000 | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700Nm3/h | ≥93% | 3500*2500*4500 | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800Nm3/h | ≥93% | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm3/h | ≥93% | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000Nm3/h | ≥93% | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
回答: この装置は、SMT リフローはんだ付け水素窒素比装置と総称され、業界では一般に水素窒素混合比キャビネット、水素窒素比キャビネット、窒素水素比装置、窒素水素ガス供給システム、またはリフローはんだ付け専用の水素窒素比装置として知られています。全体として完全なSMT窒素水素混合ガス供給システムを形成します。
2. デバイスは主にどのようなシナリオで使用されますか?
回答: SMT 表面実装生産ライン用に特別に設計されており、主に鉛フリー リフローはんだ付け炉と組み合わせて使用され、精密電子部品や半導体パッケージングなどの溶接プロセスにも適しています。電子機器製造の生産ラインの中核となる支援装置です。
3.従来の水素・窒素混合比率はどのくらいですか？
回答: 業界の主流比率は水素 2% ～ 5%、窒素 95% ～ 98% です。この装置は濃度範囲の調整をサポートしており、さまざまな溶接プロセスや製品要件に応じてパラメータを柔軟に設定できます。
回答: 高精度の流量制御技術を採用し、比例誤差が小さく、ガス供給圧力と濃度が常に安定しており、24 時間連続運転が可能で、量産工場の生産ニーズを十分に満たします。
5.窒素水素ガス供給システムにはどのような機能モジュールが含まれていますか?
回答: ガス圧力の安定化、ろ過、自動比例、濃度オンライン監視、安全インターロックなどの機能が統合されています。統合的に設計されており、追加の補助機器を必要とせず、高度に統合されています。
6.水素窒素比キャビネットの設置は複雑ですか?会場への要望はありますか？
回答： キャビネット一体型構造なので設置が簡単で、ガス源と電源を接続するだけで使用可能です。占有スペースが小さく、従来のワークショップ環境に通常どおり配置および展開できます。
お客様からのフィードバックとアフターセールスコミュニケーション
HNP H₂-N₂ 混合ユニットの正確な割合と安定した自動運転がお客様から高く評価されています。当社のアフターセールスは、設置や技術的な問題に対して迅速に対応します。きめ細かい品質と丁寧な対応が好評でリピート注文もいただいております。
CNSMTは水素と窒素の混合装置を専門としています。正確なガス配分、安定した動作、高度な自動化を特徴とする当社の装置は、焼結やろう付けなどの熱処理プロセスに適しています。安定した品質のおかげで、当社の製品は世界中で販売されており、業界でよく知られています。リーズナブルな価格設定と高いコスト効率により、お客様のガス消費コストの削減に貢献します。オンサイト設置、試運転、技術指導、定期メンテナンスなどのアフターサービスをワンストップで迅速に対応いたします。信頼できる製品と心のこもったサービスにより、世界中からのお問い合わせやご注文をお待ちしております。
当社の製品は世界中で販売されています。当社の製品の全プロセスにご安心ください。
