ハイライト
粉末削減箱 酸素生産
,騒音削減吸着酸素機
,SMT線圧振動吸着
-
酸素容量1〜50Nm3/h
-
酸素純度93%±3
-
酸素圧力<3bar(調整可能)
-
酸素の露点≤-40℃(調整可能)
-
制御電源0.2KW 220V 50Hz
-
起源の場所中国
-
ブランド名CNSMT
-
証明CE- adsorption oxygen
-
モデル番号HN-4050
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

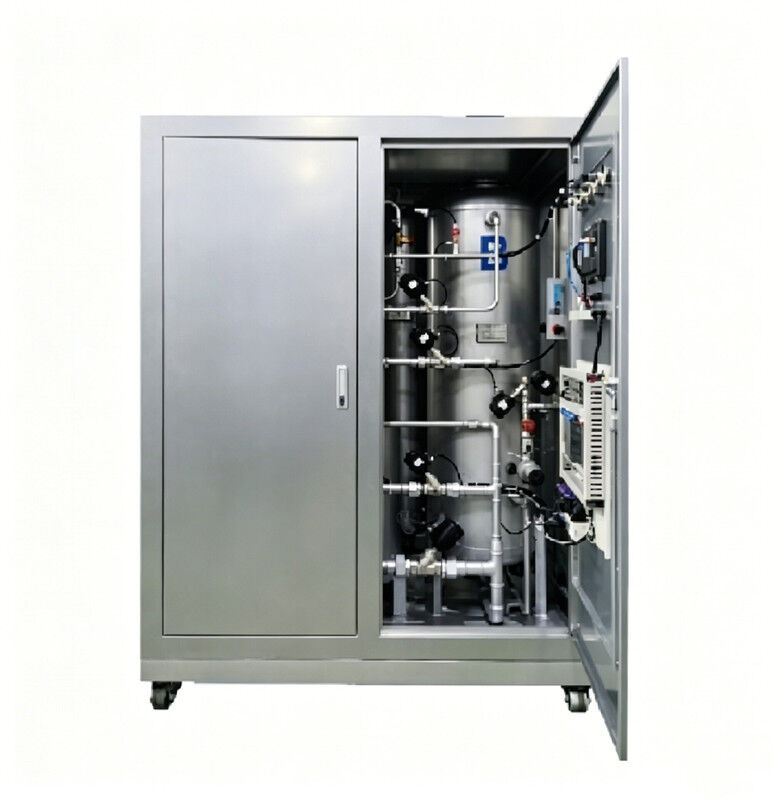

圧力振動吸附 粉塵とノイズ削減ボックス型 酸素生産
防塵・騒音低減ボックス型圧力変動吸着酸素生成
ボックス型圧力スイング吸着酸素発生器は、高集積化された全密閉型キャビネット設計を採用しています。パイプライン、バルブ群、吸着塔などの部品が内部に密閉されているため、防塵・騒音低減、保護性に優れ、使用環境への高い適応性を発揮します。この装置は、成熟した PSA 圧力スイング吸着技術を利用して、空気を原料として室温で酸素を生成します。酸素純度や出力圧力を柔軟に調整できるため、安定したガス生産と低エネルギー消費を実現します。 24時間連続稼働に対応します。キャビネットはすっきりとした美しい形状で、密閉性が高く、塵埃の侵入や動作音を効果的に低減します。産業用燃焼補助、水産養殖、廃水処理、化学生産、屋内酸素化などのシナリオに広く適用でき、屋内および複数の環境での集中酸素供給に理想的な装置です。
応用分野
- 医療：大規模病院の酸素供給
- 化学産業:過酸化水素の生成。硫黄回収処理;その他の酸化プロセス
- 機械加工：アセチレン切断。その他の酸化処理
- 高原：ホテル、国境検問所、オフィスの拡散酸素供給、国境警備用酸素ボンベ
- 冶金：酸素富化燃焼、効率の向上、エネルギーの節約、環境汚染の削減
- 製紙：酸素脱リグニン、アルカリ抽出、排水酸化処理
- バイオテクノロジー:オゾン生成、発酵プロセス、魚の養殖、およびその他の生物学的酸化プロセス
- 環境保護:火力発電所の脱硝・脱硫排ガス処理のための焼却燃焼、廃水処理、酸素供給
技術仕様
| モデル | 出力 | 窒素純度 | 寸法 (L*W*H mm) | 空気入口 | ガス出口 | 重量(kg) | 電源 |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm3/h | ≥99.99% | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20Nm3/h | ≥99.99% | 1400*950*1850 | G1」 | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30Nm3/h | ≥99.99% | 1500*950*1850 | G1」 | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40Nm3/h | ≥99.99% | 1600*1000*2000 | G1」 | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50Nm3/h | ≥99.99% | 1600*1200*2200 | G1」 | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60Nm3/h | ≥99.99% | 1600*1200*2200 | G1」 | G1」 | 1200 | AC220V/0.2KW |
| HN4080 | 80Nm3/h | ≥99.99% | 1800*1400*2500 | G1」 | G1」 | 1600 | AC220V/0.2KW |
| HN4100 | 100Nm3/h | ≥99.99% | 2000*1600*2600 | DN32 | G1」 | 1800 | AC220V/0.2KW |
| HN4150 | 150Nm3/h | ≥99.99% | 2200*1600*2700 | DN40 | G1」 | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm3/h | ≥99.99% | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250Nm3/h | ≥99.99% | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300Nm3/h | ≥99.99% | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400Nm3/h | ≥99.99% | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500Nm3/h | ≥99.99% | 3200*2400*3900 | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600Nm3/h | ≥99.99% | 3500*2500*4000 | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700Nm3/h | ≥99.99% | 3500*2500*4500 | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800Nm3/h | ≥99.99% | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm3/h | ≥99.99% | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000Nm3/h | ≥99.99% | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
特性と性能
- 構造的保護:すべてのコアコンポーネントを内蔵した完全密閉型キャビネット設計で、防塵、破片の侵入を防ぎます。屋外や粉塵の多い作業場でも通常使用可能。
- ノイズリダクションと静音性：キャビネットが動作音を効果的に遮断し、全体の動作音が低くなります。騒音要件が要求される屋内およびオフィスエリアに適しています。
- きちんとしていて美しい：パイプライン、バルブ群、吸着塔をすべてキャビネット内に隠し、見た目もすっきり、配線もすっきり、現場の見た目もスッキリします。
- 安全保護:密閉構造により、人が内部の動作部品や高電圧部品に誤って触れることがなくなり、使用中の安全性が高まります。
- 安定した動作:成熟した PSA 圧力スイング吸着技術を使用し、室温での酸素生成、調整可能な酸素純度および圧力を備え、24 時間の連続運転をサポートします。
- 簡単な取り付け：統合された設計、機械全体が完成した状態で出荷され、コンパクトなスペースと柔軟な配置を占有します。エア源と電源を接続するだけで使用できます。
- 安心の操作とメンテナンス:キャビネットには点検口が装備されており、日常のメンテナンスやトラブルシューティングは点検口から行うことができ、保護とメンテナンスの利便性を両立します。
使用上の注意
設置と配置
機器は、メンテナンスと放熱のためのスペースを確保し、換気が良く乾燥した水平な屋内環境に設置する必要があります。エア供給と電源を接続する前に、すべてのパイプラインとバルブが緩みやガス漏れがなくしっかりと接続されていることを確認してください。静電気や漏電の危険を避けるために、機器の接地が信頼できるかどうかを確認してください。
電源投入時の動作
主電源、制御電源を順に接続し、ダッシュボードや表示灯が正常に動作するか確認してください。吸気バルブをゆっくりと開き、ろ過され乾燥した圧縮空気を導入し、吸気圧力が定格範囲内で安定していることを確認します。スタートボタンを押すと、装置は自動的に PSA 酸素生成モードに入り、吸着塔が交互に動作します。 3 ～ 5 分間運転し、酸素純度および圧力が設定値に達したら出口バルブをゆっくりと開き、外部にガスを供給します。
操作と点検
装置は 24 時間連続稼働できますが、頻繁な起動/停止サイクル、過圧、過負荷の使用は固く禁止されています。圧力計、純度計、動作表示灯を定期的に確認し、音や装置の動作状態を監視してください。冷却通気口を妨げないように、機器の周囲の換気を維持してください。メンテナンスモードでないときは、点検ドアを閉じたままにしてください。
シャットダウン操作
短期的なシャットダウン:出口バルブを閉める → 停止ボタンを押す → 減圧後、入口バルブを閉めます。主電源を切る必要はありません。
長期シャットダウン:短期停止手順が完了したら、装置およびパイプラインから残留ガスを除去し、主電源を遮断し、防塵保護を実施してください。再起動前に総合的な検査と試運転が必要です。
長期シャットダウン:短期停止手順が完了したら、装置およびパイプラインから残留ガスを除去し、主電源を遮断し、防塵保護を実施してください。再起動前に総合的な検査と試運転が必要です。
使用上の注意
- 空気供給要件:接続された圧縮空気は、ろ過、油分除去、水分除去を行う必要があります。モレキュラーシーブの汚染、故障、パイプラインの閉塞を防ぐため、過剰な油、水、または不純物を含むガスが装置に侵入することは固く禁じられています。
- 環境管理:キャビネットの錆びや部品の損傷を防ぐため、高温、多湿、またはほこりのひどい場所の近くに機器を置かないでください。
- 操作手順:定格パラメータ内で厳密に操作し、装置プログラムや圧力設定の不正な変更を禁止します。専門家以外は、許可なくパイプライン、バルブ、吸着塔、または電気部品を分解することはできません。
- 定期的なメンテナンス:フロントエンドエアフィルターを定期的に交換し、パイプ接続とバルブに漏れがないか検査し、キャビネットを清潔に保ち、機器への異物の侵入を防ぎます。
- 操作上の注意事項：偶発的な接触を防ぐため、装置の動作中にメンテナンスドアを開けたり、内部の回転部品に触れたりすることは固く禁止されています。
安全性の確保
- 電気的安全性:機器の回路と配線は防水性と耐老化性を考慮して設計されており、接地装置も信頼性が高くなります。メンテナンス前には主電源を切断する必要があり、通電操作は禁止されています。
- ガスの安全性:酸素は助燃ガスです。可燃性物質を装置の近くに保管してはならず、安全上の問題を引き起こす可能性がある酸素の漏れや蓄積を防ぐために周囲の環境を十分に換気する必要があります。
- 保護設計:完全密閉型キャビネットには誤操作防止、防塵、ノイズ低減機能が組み込まれており、外部環境による干渉を効果的に最小限に抑え、安全上のリスクを軽減します。
- 異常な保護:圧力異常や純度異常などの保護機構を備えており、異常時には自動停止や警報を発し、異常な状態での運転を防止します。
- 緊急時の対応:ガス漏れ、異常圧力、異音等の異常が発生した場合は、直ちに機械を停止し、ガスと電源を遮断してください。不快感を感じた場合は、すぐに換気の良い場所に移動してください。
質の高いサービス
- 固体材料:機械全体は厚いキャビネットと高品質のパイプとバルブを採用しており、安定した構造、耐摩耗性、耐変形性を備えており、長期の連続運転に適しています。
- 信頼できるコアアクセサリ:高品質のカーボンモレキュラーシーブと専用の制御バルブグループを装備しており、吸着効率が高く、寿命が長く、酸素純度が安定しており、劣化しにくいです。
- 厳格な職人技:工場出荷前に機械全体の耐圧・気密・連続運転試験を複数回実施し、エア漏れや圧力不安定などのトラブルを排除し、徹底した品質管理を行っています。
- 強力な保護性能:密閉キャビネットは精巧に作られており、防塵、騒音低減、誤操作防止設計が施されており、複雑な作業条件に適しており、機器の故障率が低くなります。
- 省エネで効率的:ガス経路と制御プログラムを最適化し、合理的なエネルギー消費、低い運用コスト、包括的な使用に対する高い費用対効果を実現します。
サポートサービス
- 販売前サポート:現場の作業条件、酸素消費量、現場条件に応じた選定・提案を行い、適切な機種をマッチングします。
- インストールガイド:機械全体が統合されて工場から出荷され、設置図と遠隔ガイダンスが提供されるため、簡単に開始してすぐに使用できるようになります。
- 販売後の保証:マシン全体とコアコンポーネントは保証サービスを受けられ、保証期間中は人為的以外の故障に対して対応するメンテナンスサポートを提供できます。
- 技術サービス:生涯にわたる技術相談、トラブルシューティング、パラメータのデバッグ ガイダンス、およびタイムリーな対応を提供します。
- 付属品の供給:オリジナルのフィルターカートリッジ、モレキュラーシーブ、バルブ、その他の脆弱な部品の長期供給、安定した供給、安心のメンテナンス。
