ハイライト
水素化窒素浄化装置
,高純度窒素浄化システム
,SMT窒素浄化機
-
純度≥99.999%
-
O2含有量シザーリフト用アフターパーツ
-
H2 コンテンツ≤500ppm ~ 5% (調整可能)
-
露点≤60°C
-
制御電源0.2KW 220V 50Hz
-
起源の場所中国
-
ブランド名CNSMT
-
証明CE- Nitrogen purification
-
モデル番号HN-4030
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

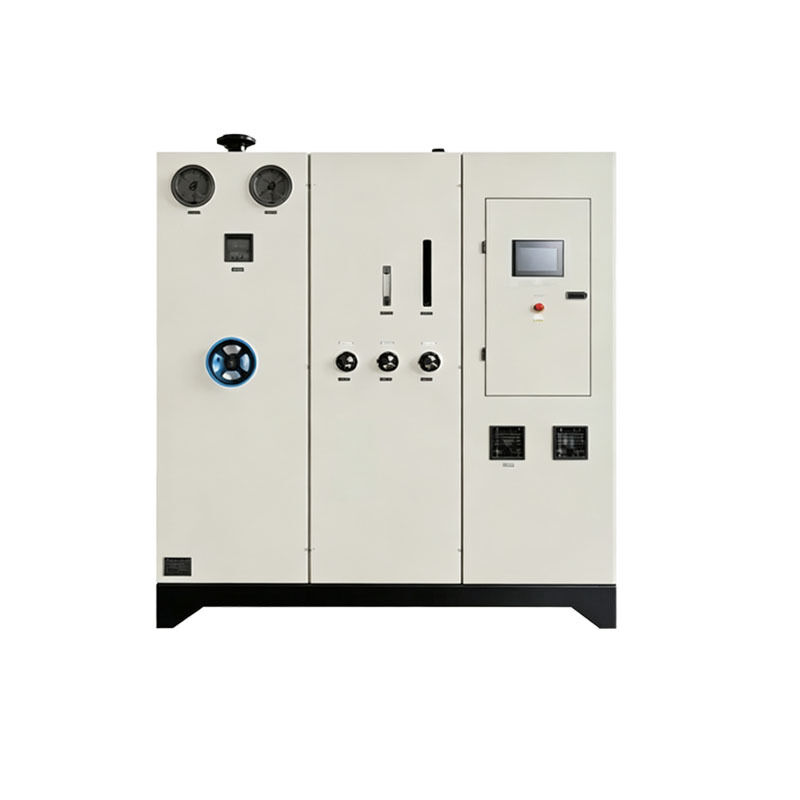

HH型高純度水素化窒素浄化装置
HH型水素化高純度窒素精製装置
当社の工場は、HH窒素精製装置または水素化窒素精製装置とも呼ばれるHH型窒素精製装置の生産を専門としています。この特殊な SMT 窒素精製装置は、電子溶接シナリオ向けに特別に設計されており、SMT リフローはんだ付け生産ラインに深く適合しています。鉛フリーリフローはんだ付けや精密表面実装はんだ付けに安定した信頼性の高い高純度窒素ガス源を供給し、SMT生産ラインに欠かせない中核装置となっています。
動作原理
この装置は、N2 をベース材料として使用し、H2 を使用して触媒による酸素除去を行い、続いて水を除去して、露点の低い高純度の N2 を生成します。
主な機能と利点
- 高品質で効率的な触媒を使用した水素化触媒脱酸素プロセス
- 通常の窒素から残留酸素、水分、不純物を迅速に除去
- 複雑な前処理は不要 - 室温で動作します
- 通常の窒素を複数のろ過、乾燥、圧力安定化により99.999%の超高純度に精製します。
- 窒素ガスの露点と酸素含有量を効果的に低減します。
- パッドの酸化、はんだ接合部の黒化、はんだボイド、その他のはんだ付け欠陥を除去します。
- 24時間連続運転をサポートする全自動インテリジェント制御システム
- コンパクトな構造、簡単な設置、簡単な操作とメンテナンス
- PSA窒素発生器と互換性があり、高価なボトル入り高純度窒素を置き換えることができます
- 安全な操作のための複数の安全保護機能と故障警報機能
応用分野
HH タイプの窒素精製装置は、SMT リフローはんだ付け生産プロセス向けに専門的に設計されており、さまざまな精密電子製造分野で広く使用されています。 PCB 表面実装処理、鉛フリーリフローはんだ付け、精密部品パッケージングなどの中核プロセスを担っています。携帯電話、スマートウェアラブル、家電制御ボード、産業用制御通信マザーボードなどの家庭用電化製品および産業用電子機器の生産ラインに適しています。また、新エネルギーエレクトロニクスや自動車エレクトロニクスにおける半導体パッケージング、チップピンはんだ付け、BGA 精密実装、高標準はんだ付けシナリオなどのハイエンド製造ガス要件も満たします。
技術仕様
| モデル | 出力 | 酸素純度 | 寸法 (L*W*H mm) | 空気入口 | ガス出口 | 重量(kg) | 電源 |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm3/h | ≥93% | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20Nm3/h | ≥93% | 1400*950*1850 | G1」 | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30Nm3/h | ≥93% | 1500*950*1850 | G1」 | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40Nm3/h | ≥93% | 1600*1000*2000 | G1」 | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50Nm3/h | ≥93% | 1600*1200*2200 | G1」 | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60Nm3/h | ≥93% | 1600*1200*2200 | G1」 | G1」 | 1200 | AC220V/0.2KW |
| HN4080 | 80Nm3/h | ≥93% | 1800*1400*2500 | G1」 | G1」 | 1600 | AC220V/0.2KW |
| HN4100 | 100Nm3/h | ≥93% | 2000*1600*2600 | DN32 | G1」 | 1800 | AC220V/0.2KW |
| HN4150 | 150Nm3/h | ≥93% | 2200*1600*2700 | DN40 | G1」 | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm3/h | ≥93% | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250Nm3/h | ≥93% | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300Nm3/h | ≥93% | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400Nm3/h | ≥93% | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500Nm3/h | ≥93% | 3200*2400*3900 | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600Nm3/h | ≥93% | 3500*2500*4000 | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700Nm3/h | ≥93% | 3500*2500*4500 | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800Nm3/h | ≥93% | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm3/h | ≥93% | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000Nm3/h | ≥93% | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
よくある質問
装置はどのような運転条件や生産ラインに適していますか?
SMTリフローはんだ付けプロセス用に特別に設計されており、さまざまなリフローはんだ付け炉や窒素発生装置に接続でき、大中小規模のSMT生産ライン、電子加工工場に適しており、連続生産ニーズに対応します。
どのような精製プロセスが使用されていますか?
水素化触媒脱酸素プロセスを採用し、室温で動作し、専用の触媒を備えているため、窒素ガスから酸素、水分、不純物を効率よく除去し、高い浄化効率を実現します。
窒素は最終的にどの程度の純度に達することができますか?
通常の窒素を99.999%の高純度レベルまで精製し、SMT精密溶接用ガス規格に適合する酸素含有量と露点計を備えています。
この装置を使用することで、どのような生産上の問題が解決できますか?
パッドの酸化、はんだ接合部の黒化、ボイド、リフローはんだ付け時の仮想はんだなどの悪影響を効果的に回避し、はんだ付け品質と製品歩留まりを向上させます。
機器の操作は難しいですか？誰か当番が必要ですか?
全自動制御システムを搭載しており、パラメータ設定後は自動運転が可能で、専任担当者の監視が不要で、操作もシンプルで習得が容易です。
インストール手順は複雑ですか?会場への要望はありますか？
一体型キャビネットマシンは、コンパクトな構造と小さな設置面積で設計されています。エア源と電源を接続するだけで使用でき、従来の作業場環境に設置できます。
ボトル入りの高純度窒素と比較した利点は何ですか?
継続的かつ安定したガス供給により、頻繁なボトル交換が不要となり、ガスコストを大幅に削減します。ガス源の継続性が向上し、生産ラインの通常の動作に影響を与えません。
安全保護機能はありますか?
圧力監視装置、ガス漏れ装置、作動異常警報装置、安全インターロック装置などを標準装備しており、工業用規格に準拠し安全な運転を保証します。
日常のメンテナンスにはどのような作業が必要ですか?
簡単なメンテナンス、パイプライン、フィルターエレメント、機器の状態の定期検査で十分であり、脆弱な部品はほとんどなく、運用とメンテナンスのコストは低くなります。
SMTリフローはんだ付け以外にどのような業界で使用できますか?
半導体パッケージング、自動車エレクトロニクス、新エネルギー回路基板、産業用制御通信製品などの精密電子溶接分野にも応用可能です。
メーカーはインストール、デバッグ、アフターサポートを提供しますか?
オンサイトでのインストール、デバッグ、およびオンサイトの操作指導を提供します。機械全体の品質保証サービスを享受し、その後のメンテナンス、部品交換、技術サポートも提供できます。
