ハイライト
YAMAHA YRM20 SRV マスターボード
,YAMAHA メザーボードのスペアパーツ
,YRM20 マザーボード組
-
起源の場所日本
-
ブランド名YAMAHA
-
証明CE-KME-M4530-B01
-
モデル番号KME-M4530-B01
-
最小注文数量1台または混合注文も可能輸送：バルクまたはコンテナ
-
価格交渉可能
-
パッケージの詳細標準の輸出用ボックスと頑丈な硬材パッケージの両方がオプションです
-
受渡し時間1～2営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

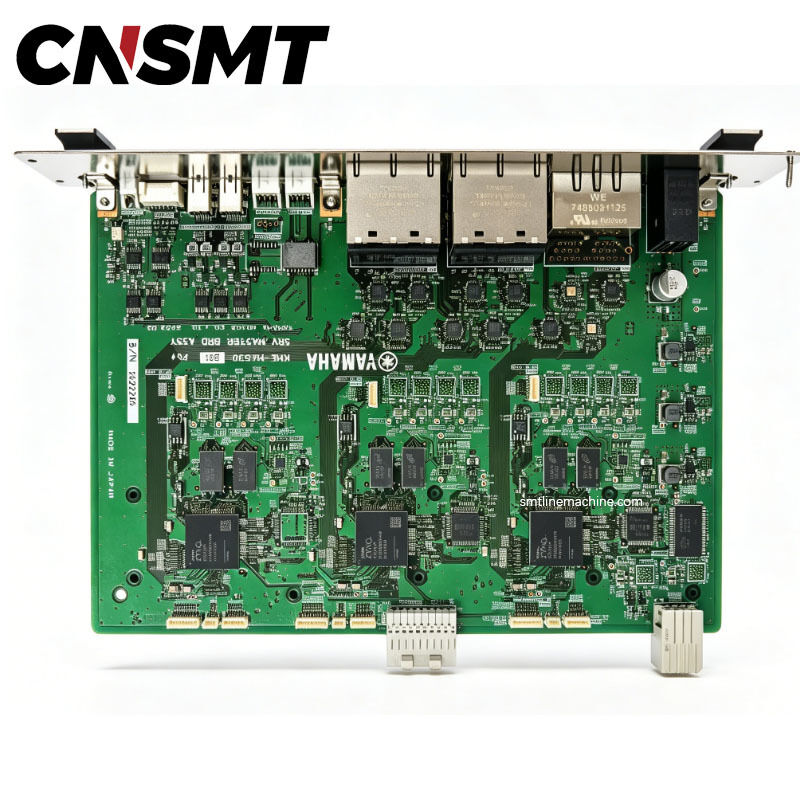

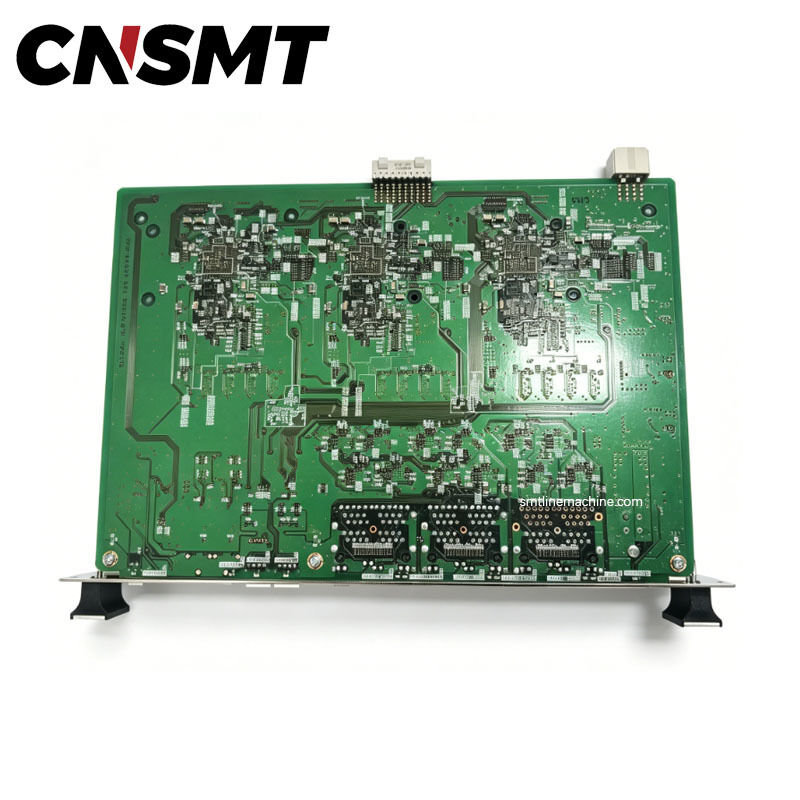

KME-M4530-B01 SRV MASTER BRD ASSY YAMAHA YRM20のために
KME-M4530-B01 SRV マスター BRD ASSY ヤマハ YRM20
部品番号:KME-M4530-B01
製品名:SRV MASTER BRD ASSY（サーボマスターボードアセンブリ）
対応機種：ヤマハ 高速ロータリーヘッドピック＆プレイスマウンター YRM20
製品カテゴリー:SMTマウンター用コアモーションコントロールPCBスペアパーツ
製品名:SRV MASTER BRD ASSY（サーボマスターボードアセンブリ）
対応機種：ヤマハ 高速ロータリーヘッドピック＆プレイスマウンター YRM20
製品カテゴリー:SMTマウンター用コアモーションコントロールPCBスペアパーツ
製品概要
KME-M4530-B01 サーボマスターボードは、ヤマハ YRM20 実装機の中央モーション制御コアとして機能します。 CPCI プラグイン モジュールとして設計されており、マシンのバックプレーンに直接インストールして、すべてのモーション操作を調整します。
主な機能
- システムユニットボードからモーションコマンドを受信し、補間軌道を計算します。
- ロータリーヘッドのZ/R軸を含む全サーボ軸にバス制御信号を分配
- コンベアトラック、フィーダ駆動軸、位置決め軸の動作を調整します
- 複数の産業用イーサネットポートを介してリアルタイムデータ通信を確立
- 高精度の閉ループ位置決めのためにエンコーダの位置、電流、および負荷のフィードバック データを収集します。
- 過負荷、脱調、通信断などの異常動作を監視
- ビジョンの位置決め、ノズルチェンジャー、基板搬送アクションを同期します
一般的な交換シナリオ
- 起動時のサーボ初期化エラー
- 軸アラームおよび原点リセットエラー
- 深刻な配置オフセットと頻繁な部品不合格
- 高速動作時のステップ損失
- サーボバス通信エラー
- 軸のジッターまたは制御不能な動き
- 基板の老朽化、ICの損傷、またはポートの故障
供給の利点
CNSMT は、完全にテストされたオリジナルの再生済み KME-M4530-B01 サーボ マスター ボードを在庫しています。使用されるすべてのボードは、出荷前に電源投入時のエージングテスト、イーサネットポートの導通検証、サーボリンケージの動作検査などの包括的なテストを受けます。当社は、完全な YRM20 シリーズ スペアパーツ サポートとともに、プラグ アンド プレイの交換ソリューションを提供します。
関連パーツ一覧
| いいえ。 | 部品番号 | 説明 |
|---|---|---|
| 1 | KMX-M5109-00 | 12.1タッチLCD |
| 2 | KMX-M4899-00 | シグ。タワーASSY. |
| 3 | KKE-M4899-10 | ライト1 ASSY. |
| 4 | KKE-M4899-20 | ライト1 ASSY. |
| 5 | KKE-M4899-30 | ライト1 ASSY. |
| 6 | KKE-M4899-40 | ライト1 ASSY. |
| 7 | KKE-M4899-50 | ライト1 ASSY. |
| 8 | KKE-M4899-60 | ライト1 ASSY. |
| 9 | KKE-M4899-70 | ライト1 ASSY. |
| 10 | KKE-M4899-80 | ライト1 ASSY. |
| 11 | KKE-M4899-90 | ライト1 ASSY. |
| 12 | KKE-M4899-A0 | ライト1 ASSY. |
| 13 | KKE-M4899-B0 | ライト1 ASSY. |
| 14 | KMX-M1390-00 | 液晶ステーASSY。 |
| 15 | KMX-M65N5-00 | HNS、アクティブ |
| 16 | KMX-M65N5-10 | HNS、準備完了 |
| 17 | KMX-M65N5-20 | HNS、スタート |
| 18 | KMX-M65N5-30 | HNS、ストップYM |
| 19 | KMX-M65N5-40 | HNS、ERR.CLR.YM |
| 20 | KMX-M65N5-50 | HNS、リセット |
| 21 | KMX-M65N5-60 | HNS、ストップCE |
| 22 | KMX-M65N5-70 | HNS、ERR.CLR.CE |
| 23 | KMX-M1385-A0 | ライトアセンブリエラー。 |
| 24 | KMX-M1385-B0 | ライトアセンブリエラー。 |
| 25 | KME-M4207-A0 | USBメモリASSY. |
| 26 | KLW-M65NA-A0 | 1A ASSYを選択してください。 |
| 27 | KMX-M5136-00 | HNS EMG SW |
| 28 | KMX-M5183-00 | シール、クランプON/OFF |
