KHJ-MC141-02 SS8MM フィッダー 圧力カバー ステンレス スチール 銀 金

KHJ-MC141-02 SS8MMフィーダー圧力カバー ステンレス鋼 シルバーゴールド

KHJ-MC141-02 – SS8MMフィーダー圧力カバー

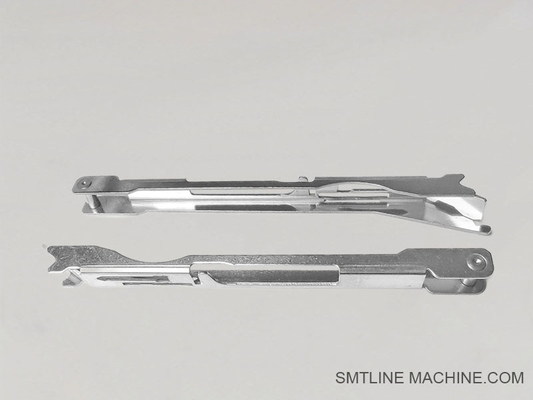

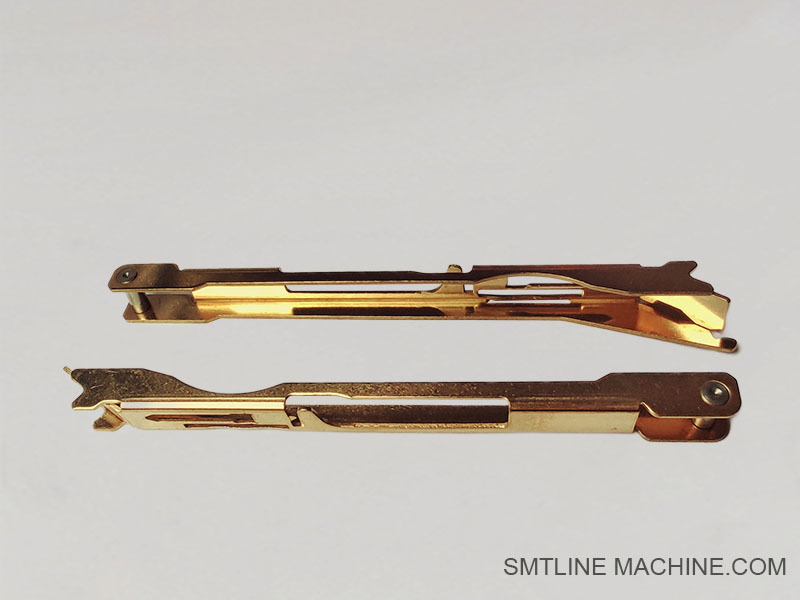

ヤマハSS8MMテープフィーダー用ステンレス鋼圧力プレート（シルバー/ゴールド仕上げ）

概要

KHJ-MC141-02は、ヤマハSS8MMテープフィーダーで使用される精密機械加工されたステンレス鋼圧力カバーです。このコンポーネントは、SMT操作中に適切な位置合わせとスムーズなテープ供給を維持するために、キャリアテープに安定した圧力をかけます。製造バッチや表面処理によって、一般的にゴールドまたはシルバー仕上げで見られます。

主な特徴

部品番号：KHJ-MC141-02
コンポーネント名：フィーダー圧力カバー/トップ圧力プレート
フィーダー互換性：ヤマハSS8MMシリーズフィーダー
材質：高品質ステンレス鋼
表面仕上げ：シルバーまたはゴールドで利用可能（コーティングまたはメッキプロセスによる）
機能：

供給中にテープを固定するために下向きの圧力を加えます
テープのずれ、反り、または詰まりを防ぎます
供給精度と部品ピックアップの一貫性を向上させます

利点

耐食性と耐摩耗性に優れたステンレス鋼構造
高速機械速度でもテープの安定性を維持します
フィーダーのメンテナンス中に簡単に取り付けまたは交換できます
迅速な識別のため、特徴的な色の仕上げで利用可能

アプリケーション

SMTピックアンドプレースマシン用のSS8MMヤマハフィーダーで使用
YSM10、YSM20、YS12、YG200などのプラットフォームと互換性があります
高速、高精度テープ供給に不可欠

概要

KHJ-MC141-02フィーダー圧力カバーは、ヤマハSS8MMフィーダーの重要な上面コンポーネントです。その耐久性のあるステンレス鋼構造と信頼性の高い圧力制御は、スムーズで正確なテープ送りを保証し、誤供給を最小限に抑え、生産稼働時間を向上させるのに役立ちます。

関連アクセサリ – KHJ-MC141-02フィーダー圧力カバー

| 部品番号 | 説明 |
| --------------------- | ------------------------------------------------------------------------------- |
| KHJ-MC140-00 | 圧力スプリング – カバーと連携して、テープに均一な圧力を加えます |
| KHJ-MC136-00 | 圧力アームレバー – 圧力カバーの動きに接続し、駆動します |
| KHJ-MC134-00SS8MM | 小型駆動ギア – 圧力カバーの下にテープを供給します |
| KHJ-MC135-00 | 中型ギア – 小型ギアに接続され、圧力領域の下で動作します |
| KHJ-MC152-00 | リアフィーダーギア – カバー領域の全体的な張力と動きに影響します |
| KHJ-MC10A-00 | フィーダーベース本体 – 圧力カバーおよび関連部品の取り付けフレーム |
| KHJ-MC1A0-00 | 制御基板 – カバー下のテープの動きに影響するフィーダーモーターを制御します |
| KHJ-MC163-00 | フィーダーブラケット – トップカバーアセンブリをサポートまたは位置合わせします |
| KHJ-MC281-00 | フィーダーハンドル – トップ圧力部品の近くにあり、場合によっては相互作用します |

注記：

KHJ-MC141-02は、スプリング（KHJ-MC140-00）とアームレバー（KHJ-MC136-00）と組み合わせて使用すると最適に機能します。
これらのコンポーネントは、テープ保持機構を形成し、正確なテープ供給と一貫した部品ピックアップを保証します。

関連部品番号 – KHJ-MC141-02

これらの部品番号は、ヤマハSS8MMフィーダーの機械的なテープ供給および保持システムに直接関連しており、KHJ-MC141-02と連携して、安定した正確なテープ送りを保証します。

FAQガイド — KHJ-MC141-02

SS8MMフィーダー圧力カバー（ステンレス鋼、シルバー/ゴールド仕上げ）

1. KHJ-MC141-02は何に使用されますか？

ヤマハSS8MMテープフィーダーに取り付けられたステンレス鋼のトップ圧力カバーです。キャリアテープを押さえ、送り中にその位置を安定させて、誤供給や部品の位置ずれを防ぎます。

2. シルバーバージョンとゴールドバージョンの違いは何ですか？

どちらのバージョンも機能的に同一です。シルバー/ゴールドの色差は、異なる表面処理またはメッキバッチによるものです。ゴールドバージョンは、メーカーによっては、追加の耐酸化性またはESD特性を持っている場合があります。

3. この部品と互換性のあるフィーダーはどれですか？

ヤマハSS8MMフィーダー
YSM10、YSM20R、YS12、YG12、YG200などのSMTプラットフォームで使用。

4. この圧力カバーと連携する部品はどれですか？

KHJ-MC140-00 – 圧力スプリング
KHJ-MC136-00 – 圧力レバーアーム
KHJ-MC134-00SS8MM / KHJ-MC135-00 – カバー下のテープ駆動ギア
KHJ-MC10A-00 – フィーダーベースフレーム
KHJ-MC163-00 – カバー位置合わせをサポートするブラケット

5. 圧力カバーはフィーダーの性能にどのように影響しますか？

圧力カバー：

ドライブスプロケットとの安定したテープ接触を保証します
供給中のテープの浮き上がりや浮き上がりを防ぎます
正確な部品ピックアップと配置の信頼性をサポートします

6. カバーの交換が必要かどうかをどのように判断できますか？

次の場合にカバーを交換してください：

曲がっている、ひびが入っている、または反っている
もはや平らに座らず、均一な圧力を加えることができない
過度のテープスリップまたは誤供給が観察される

7. 圧力は調整可能ですか？

圧力自体は、スプリング（KHJ-MC140-00）とレバー機構によって制御され、カバーではありません。圧力が一貫していない場合は、これらの部品も確認してください。

8. この部品は、より広いフィーダーモデル（12mm、16mm）と互換性がありますか？

いいえ。KHJ-MC141-02は、SS8MMフィーダー専用に設計されています。他の幅では、より広いテープトラックに対応するために異なる圧力カバーを使用します。

9. 材料はESD安全性をサポートしていますか？

はい。ステンレス鋼は、通常、SMT ESD安全基準を満たすために帯電防止処理またはコーティングが施されています。

10. この部品はどこで購入できますか？

KHJ-MC141-02は、以下から入手できます：

公式ヤマハSMT部品販売店
フィーダー改修センター
サードパーティのSMTコンポーネントサプライヤー
