BrandYamaha
-
ModelKHJ-MC134-00SS8MM Feeder Small Gear
-
Capayity1009
-
Mounter Weight0.79kg
-
Mounter Size56
-
SupplierSMTLINE
-
Conditionnew
-
Place of OriginJapan
-
ブランド名YAMAHA
-
証明YAMAHA Vibration Vibration Fit YV YS
-
Model NumberKHJ-MC134-00SS8MM Feeder Small Gear
-
Minimum Order Quantity1
-
価格交渉可能
-
Packaging DetailsWoodenbox
-
Delivery Time1-2 work days
-
Payment TermsT/T,Western Union,paypal
-
Supply Ability10pcs/day

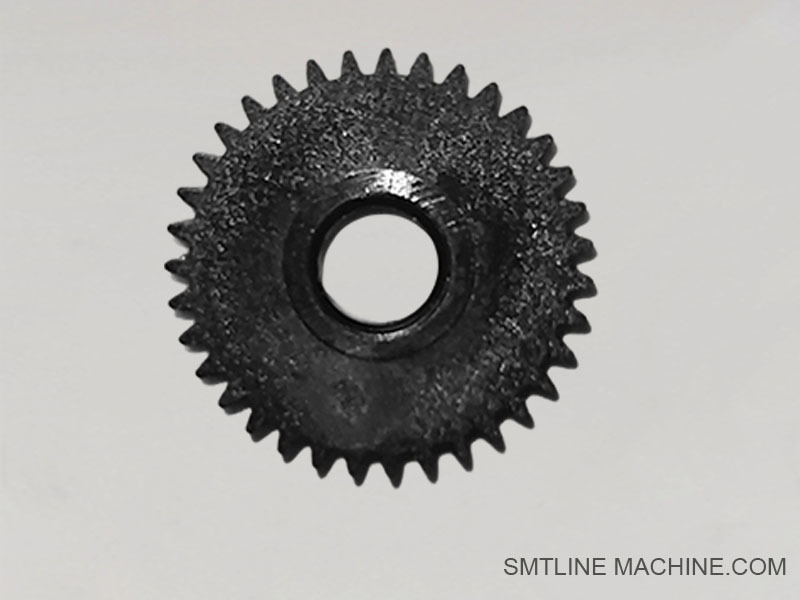

KHJ-MC134-00SS8MM フィーダー スモールギア
KHJ-MC134-00SS8MM フィーダー スモールギア
KHJ-MC134-00SS8MM – フィーダー スモールギア
ヤマハSS8MMテープフィーダー用ドライブトランスミッションギア
概要
KHJ-MC134-00SS8MMは、ヤマハSS8MMテープフィーダーの内部駆動システムで使用される小型精密ギアです。フィーダーのモーターまたはメインギアからテープ送り機構への動きを伝達する上で重要な役割を果たし、部品ピックアップ中のキャリアテープのスムーズで正確な送り出しを保証します。
主な特徴
部品番号：KHJ-MC134-00SS8MM
コンポーネントタイプ：小型ドライブ/トランスミッションギア
材質：高強度エンジニアリングプラスチックまたは金属合金（バージョンによる）
機能：
モーターまたはメインドライブからの回転運動を伝達
テープを送るために、より大きなフィーダーギアと噛み合う
高速送り出しのために精密なピッチアライメントを維持
利点
信頼性と一貫性のあるテープ送りを保証
高サイクルSMT操作下での低摩耗と長寿命
フィーダーの精度とタイミングを維持
フィーダーのオーバーホールまたはギアの整備中に簡単に交換可能
用途
ヤマハSSシリーズ8mmテープフィーダーで使用
YSM10、YSM20、YS12、YG200などのSMTプラットフォームに対応
手動および電動フィーダーの両方に適しています
概要
KHJ-MC134-00SS8MMスモールギアは、ヤマハSMTフィーダーの重要な内部コンポーネントであり、正確で信頼性の高いテープ送り出しを保証します。適切なギア性能は、送りエラー、部品の誤配置、およびライン停止を回避するために不可欠です。
関連アクセサリー – KHJ-MC134-00SS8MM フィーダー スモールギア
| 部品番号 | 説明 |
| KHJ-MC135-00 | フィーダーミディアムギア – テープドライブ用のスモールギアと直接噛み合う |
| KHJ-MC152-00 | フィーダーリアギアアセンブリ – フィーダーモーターまたはスプリングに接続 |
| KHJ-MC161-00 | 廃棄テープボックス – このギアによって駆動されるテープ送りの下流で動作 |
| KHJ-MC10A-00 | フィーダーメインボディ – スモールギアを含むすべてのギアを収容 |
| KHJ-MC162-01 | リア透明カバー – ギアが配置されている領域を保護 |
| KHJ-MC185-00ZSSS | ハンドルピン – ギアエリアへのアクセスに影響を与える場合がある |
| KHJ-MC163-00 | 取り付けブラケット – フィーダーフレームと内部ギアをサポート |
| KHJ-MC1A0-00 | フィーダーコントロールボード – ギアシステムに電力を供給するモーターを制御 |
注記：
KHJ-MC134-00SS8MMは、通常、フィーダー内のマルチギア駆動システムの一部です。
KHJ-MC135-00（ミディアム）やKHJ-MC152-00（リア/メイン）のようなギアは、正確なテープ送り出しを制御するためにスモールギアと連動して動作します。
関連部品番号 – KHJ-MC134-00SS8MM
| 部品番号 | 説明 |
| KHJ-MC134-00SS8MM | ヤマハSS8MMテープフィーダー用小型内部ギア |
| KHJ-MC135-00 | スモールギアと噛み合うミディアムフィーダーギア |
| KHJ-MC152-00 | リアエンドギアセット（メイン動力伝達ギア） |
| KHJ-MC10A-00 | SS8MMフィーダーメインボディ/フレーム（ギアアセンブリは内部に取り付けられています） |
| KHJ-MC1A0-00 | フィーダーコントロールボード（ギアを回転させるモーターを駆動） |
| KHJ-MC1B0-00 | 内部ケーブルハーネス（フィーダーモーター/コントロールボードに接続） |
| KHJ-MC162-01 | リア透明保護カバー（ギアゾーンをカバー） |
| KHJ-MC185-00ZSSS | ハンドルピボットピン（ギアアセンブリの近く） |
| KHJ-MC163-00 | ギア保護またはフィーダーアライメント用の取り付けブラケット |
これらの部品番号は、ヤマハSS8MMフィーダー内のギアトランスミッションエリアに機能的または構造的に関連しており、フィーダーのサービスまたはオーバーホール中に一緒に保守または交換される場合があります。
FAQガイド — KHJ-MC134-00SS8MM
ヤマハSS8MM SMTテープフィーダー用小型ドライブギア
1. KHJ-MC134-00SS8MMは何に使用されますか？
このスモールギアは、ヤマハSS8MMテープフィーダーの内部駆動トランスミッションシステムの一部です。SMT部品送り出し中に、ミディアムギアおよびメインギアと連携してキャリアテープを送ります。
2. どのフィーダーと互換性がありますか？
KHJ-MC134-00SS8MMは、YSM10、YSM20、YS12、YG12、YG200、およびYS/YSMシリーズのその他などのマシンで使用されるヤマハSS8MMフィーダー用に特別に設計されています。
3. このギアはフィーダーのどこにありますか？
フィーダー本体（KHJ-MC10A-00）の内部にあり、通常、フィーダーモーターギアとテープ送り出しギアの間に取り付けられています。
4. 他にどのギアと相互作用しますか？
KHJ-MC135-00 – ミディアムギア
KHJ-MC152-00 – リアまたはメインギア
フィーダーモーター（KHJ-MC1A0-00経由）によって制御される部品とも噛み合う場合があります。
5. ギアの材質は何ですか？
通常、高強度エンジニアリングプラスチックまたは耐久性のある合金で作られており、高速SMT操作での長寿命と安定した噛み合い性能のために設計されています。
6. ギアの交換が必要な兆候は何ですか？
テープ送りの不規則性またはスキップ
フィーダー操作中のノイズまたは振動
歯の摩耗、ひび割れ、または変形の目視確認
ギアトレインの緩いフィットまたはミスアライメント
7. どれくらいの頻度で検査または交換する必要がありますか？
定期的なフィーダーメンテナンス中に検査する必要があります。大量生産では、摩耗に応じて6〜12か月ごとに交換することをお勧めします。
8. 潤滑は必要ですか？
はい。スムーズなギア操作を維持し、摩耗を防ぐために、帯電防止、SMT対応の潤滑剤を少量塗布してください。残留物の蓄積を防ぐために、過剰な潤滑は避けてください。
9. このギアを個別に交換できますか？
はい、ギアはモジュール式で、ギアセット全体を交換することなく交換できます。取り付け中に正しいアライメントと噛み合いを確保してください。
10. KHJ-MC134-00SS8MMはどこで購入できますか？
以下から入手できます：
ヤマハSMT部品の正規販売代理店
フィーダーメンテナンスサービスプロバイダー
専門のSMTコンポーネント再販業者
