KKE-M919F-00 タンクチェーン

KKE-M919F-00 タンクチェーン​

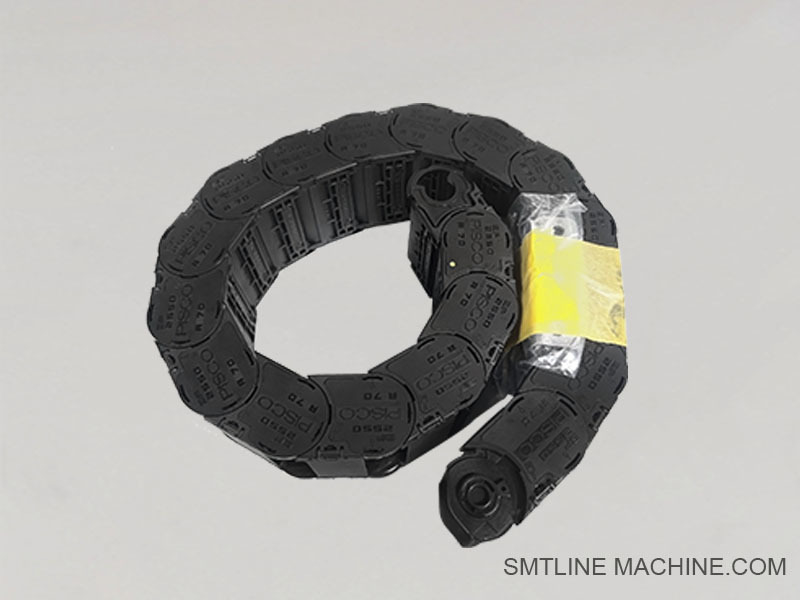

KKE-M919F-00 – ケーブルドラッグチェーン（タンクチェーン）

ヤマハ SMT 装置用

概要

KKE-M919F-00 は、ヤマハ SMT マシンで使用されるタンクチェーン（ケーブルドラッグチェーンまたはエナジーチェーンとも呼ばれます）で、高速動作中に X、Y、または Z 軸に沿ってケーブルと空気圧チューブを整理、保護、およびガイドするために使用されます。ケーブルのもつれを防ぎ、機械的摩耗を軽減し、可動コンポーネントへの安定した信号と空気の供給を保証します。

主な特徴

部品番号：KKE-M919F-00
機能：動的軸移動用のケーブルおよびホースキャリア
構造：柔軟でありながら耐久性のある設計のインターロッキングプラスチックチェーンリンク
材質：高強度エンジニアリングプラスチック、耐摩耗性、帯電防止（ESDモデルの場合）
開口部スタイル：マシンの構成に応じて、スナップオープンまたは密閉型
ルーティング：電気信号ケーブル、電源線、真空/エアチューブをサポート
取り付け：両端をブラケットで固定。ガントリーまたはヘッドとともに移動

アプリケーション

YSM、YG、または YS シリーズなどのヤマハピックアンドプレースマシンに搭載
フレキシブルルーティングが必要なガントリーシステム、ヘッドユニット、またはプラットフォームベースで使用
高速環境でケーブルを曲げ、摩耗、干渉から保護

利点

ケーブルの耐用年数を向上させ、ケーブル故障によるダウンタイムを削減
クリーンで整理されたケーブル管理を可能にします
SMT 生産ラインで可動アセンブリのスムーズな動作をサポート
ヤマハの工場ルーティングレイアウトとメンテナンスガイドと互換性があります

メンテナンスのヒント

ひび割れ、硬さ、またはリンクの破損がないか定期的に検査してください
チェーン内のケーブルの摩耗を確認してください
乾いた空気または糸くずの出ない布で清掃してください。指定がない限り、オイルや溶剤は使用しないでください

概要

KKE-M919F-00 タンクチェーンは、ヤマハ SMT 装置で動的ケーブル管理をサポートする、信頼性が高く耐久性のあるケーブルドラッグチェーンです。可動部の重要な電気および空気圧ラインを保護することにより、マシンの信頼性を向上させます。

関連アクセサリ – KKE-M919F-00 タンクチェーン

注記:

タンクチェーン内では、早期摩耗を防ぐために、常にフレキシブル定格のケーブルとホースを使用してください。
長いケーブルチェーンまたは高速動作の場合、ヤマハは、マシンモデルと軸に合わせたプリバンドルケーブルキットを推奨しています。
チェーンを交換する場合は、位置ずれや滑りを防ぐために、同時にエンドブラケットとクランプキットを検査して交換してください。

関連部品番号 – KKE-M919F-00 タンクチェーン

注記:

ドラッグチェーンでの使用に適した高フレキシブルケーブルとチューブのみを使用してください。
上記のすべての部品は、通常、ヤマハ SMT プラットフォームの X/Y 軸モーションシステム、ヘッドユニットの移動、またはガントリーケーブルルーティングに一緒に使用されます。
安全な動作を確保するために、改造中にタンクチェーンとエンドブラケットの両方を交換してください。

FAQ ガイド — KKE-M919F-00 タンクチェーン

ヤマハ YS/YSM/YG シリーズ SMT マシン用

1. KKE-M919F-00 とは何ですか？

KKE-M919F-00 は、ヤマハ SMT 装置（通常は X、Y、または Z 軸用）で可動ケーブルと空気圧チューブを安全にガイドして保護するために使用されるケーブルドラッグチェーンで、タンクチェーンまたはエナジーチェーンとも呼ばれます。

2. 何をしますか？

マシン操作中に、複数の信号、電源、およびエアラインを静止部品と可動部品（ガントリーやヘッドなど）の間でルーティングおよび整理し、もつれ、摩耗、および破損を防ぎます。

3. どのヤマハマシンで使用しますか？

タンクチェーンは、以下で広く使用されています。

ヤマハ YS12、YS24
YSM10、YSM20、YSM20R
YG12、YG200
およびリニアモーションコンポーネントを備えたその他の SMT プラットフォーム

4. どのようなケーブルとチューブが中に入りますか？

信号ケーブル（例：KHJ-M9165-00、KHJ-M9166-00）
サーボモーター用の電源ケーブル（例：KHY-M9168-00）
真空および吹き飛ばしエア用の空気圧チューブ
すべて、フレキシブル耐久性のためにドラッグチェーン定格である必要があります。

5. このチェーンにはどのようなアクセサリが必要ですか？

取り付けブラケット（例：KKE-M919F-10）
ケーブルクランプ（KHJ-M919F-01）
ガイドレール（KHY-M919F-00、オプション）
これらは、高速移動中にチェーンを固定して位置合わせするのに役立ちます。

6. 自分自身で交換できますか？

はい、ただし注意してください。

すべてのケーブル/チューブを取り外し、ラベルを付けます
取り付けブラケットを取り外します
適切な間隔で新しいチェーンにケーブル/チューブを転送します
正しいブラケット位置合わせで再インストールします
バインディングなしでスムーズな動きを確認します

7. チェーンの故障の兆候は何ですか？

リンクの破損またはセグメントのひび割れ
動作中の硬い動きまたはガラガラ音
チェーン内のケーブルの損傷
頻繁な空気または信号の中断

8. 帯電防止（ESD 安全）バージョンはありますか？

はい。マシンまたはプロセスで静電気放電保護が必要な場合は、KKE-M919F-00-ESD を使用してください。

9. どのくらいの頻度で検査する必要がありますか？

高使用環境では 3 ～ 6 か月ごと
硬さ、変形、またはケーブルの摩耗に気付いた場合は、すぐに交換してください
ヘッドまたはガントリーの整備中に必ず検査してください

10. 交換品はどこで入手できますか？

ヤマハ SMT 部品の正規販売店から注文してください。正しい適合性、耐久性、およびケーブルルーティングのコンプライアンスを確保するために、常に純正部品を使用してください。

物理的な倉庫、
速い配達
アフターサービス
ドアツードアの輸送サービスを提供
価格の利点、
SMT ディップ装置とアクセサリの全範囲を提供

私たちはあなたのためにできます:
1. 私たちはあなたのために完全な SMT ソリューションを提供します
2. 私たちは私たちの機器でコアテクノロジーを提供します
3. 私たちは最も専門的な技術サービスを提供します
4. 私たちは SMT 工場のセットアップに関する豊富な経験を持っています
5. SMT に関するあらゆる質問を解決できます
