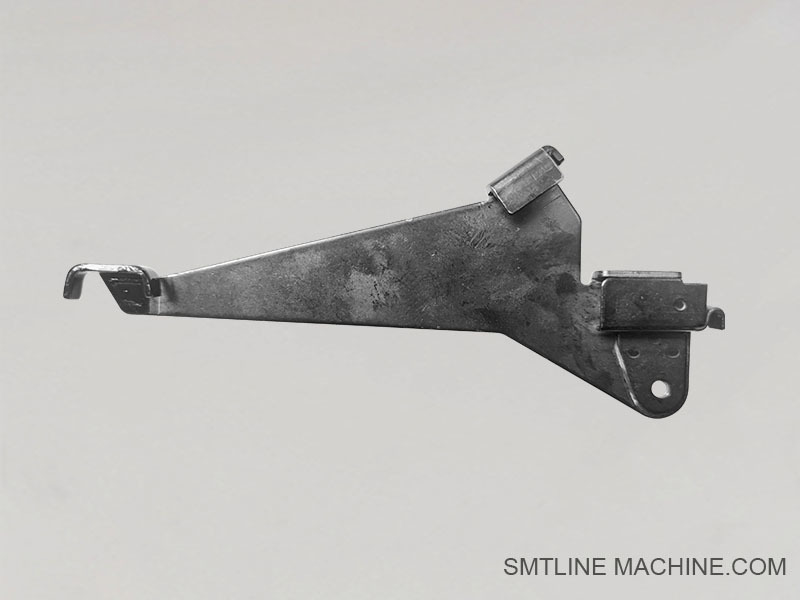

KLJ-MC18K-00ZS8MM-72MM 飛騨テールアイアンハンドル

KLJ-MC18K-00ZS8MM-72MM Feida Tail Iron Handle

製品紹介 – KLJ-MC18K-00

ヤマハZSシリーズフィーダー用リアメタルプルハンドル (8mm–72mm)

概要

KLJ-MC18K-00は、8mmから72mmのテープ幅に対応するヤマハZSシリーズSMTフィーダー用に設計された、リアマウント型のメタルプルハンドルです。この頑丈なハンドルは、フィーダーの後端に取り付けられ、ピックアンドプレース機へのロードまたはアンロード中に、フィーダーを手動で掴み、引っ張り、位置決めするために使用されます。

主な特徴

ZS 8mm–72mmフィーダーに対応
耐久性と長期使用のために高強度金属製
容易な取り扱いのためのしっかりとした人間工学に基づいたグリップを提供
フィーダーを機械に安全に取り付けたり取り外したりするのに役立ちます
OEM部品は完璧なフィット感と機械的安定性を保証します

アプリケーション

このプルハンドルは、ヤマハZSシリーズフィーダーの後部（テール）セクションに取り付けられます。オペレーターの取り扱いをサポートし、SMT生産中のフィーダー交換をより安全かつ迅速にします。

対応機種

ヤマハZSフィーダー:

KW1-M4500-011 (8mm)
KW1-M4500-015 (12mm)
KW1-M4500-035 (16mm)
KW1-M4500-045 (24mm)
KW1-M4500-055 (32mm)
KW1-M4500-065 (44mm)
KW1-M4500-075 (56mm)
KW1-M4500-085 (72mm)

関連アクセサリー – KLJ-MC18K-00

(ヤマハZS 8–72mmフィーダー用リアメタルプルハンドル)

1. ZSフィーダー本体（ハンドル対応）

プルハンドルは、以下のZSフィーダーのテールセクションに取り付けられます:

KW1-M4500-011 — ZS 8mmフィーダー
KW1-M4500-015 — ZS 12mmフィーダー
KW1-M4500-035 — ZS 16mmフィーダー
KW1-M4500-045 — ZS 24mmフィーダー
KW1-M4500-055 — ZS 32mmフィーダー
KW1-M4500-065 — ZS 44mmフィーダー
KW1-M4500-075 — ZS 56mmフィーダー
KW1-M4500-085 — ZS 72mmフィーダー

2. 取り付けネジ/固定ハードウェア

ハンドルをしっかりと取り付けたり交換したりするには:

91312-03004 — M3取り付けネジ
KGS-M3696-00 — スプリングクリップまたはロッキングタブ（一部のバージョン用）

3. フィーダーテールカバー（ハンドルの近くに取り付け）

KLJ-MC56Y-00 / KLJ-MC561-00 — 32–72mm用テールカバー
KLJ-MC26Y-00 / KLJ-MC261-00 — 12–24mm用テールカバー
KLJ-MC46Y-00 — ZS 8mm/24mmテールカバー
KLJ-MC1A2-00 — PCBボックスモーター保護カバー

4. フィーダーハンドル（フロントグリップ）

完全なフィーダーグリップサポートのために、リアプルハンドルと組み合わせて使用:

KLJ-MC281-00 — ZSフィーダー用メインフロントハンドル

関連部品番号 – KLJ-MC18K-00

(ZSシリーズフィーダー用リアメタルプルハンドル)

メインハンドル部品

KLJ-MC18K-00 — ZS 8mm–72mmフィーダー用リアメタルプルハンドル

対応フィーダー本体部品番号

これらのフィーダーは、KLJ-MC18K-00ハンドルに対応しています:

KW1-M4500-011 — ZS 8mmフィーダー
KW1-M4500-015 — ZS 12mmフィーダー
KW1-M4500-035 — ZS 16mmフィーダー
KW1-M4500-045 — ZS 24mmフィーダー
KW1-M4500-055 — ZS 32mmフィーダー
KW1-M4500-065 — ZS 44mmフィーダー
KW1-M4500-075 — ZS 56mmフィーダー
KW1-M4500-085 — ZS 72mmフィーダー

取り付けアクセサリー

91312-03004 — M3取り付けネジ（ハンドル固定用）
KGS-M3696-00 — スプリングロック/クリップ（取り付けブラケットで使用する場合）

一緒に使用されることが多い関連コンポーネント

KLJ-MC56Y-00 / KLJ-MC561-00 — フィーダーリアテープガイドカバー（32–72mm用）
KLJ-MC281-00 — ZSフィーダーフロントハンドル
KLJ-MC1A2-00 — モーター/PCBボックス保護カバー

FAQガイド – KLJ-MC18K-00

(ヤマハZS 8–72mm SMTフィーダー用リアメタルプルハンドル)

1. KLJ-MC18K-00ハンドルの目的は何ですか？

このリアプルハンドルにより、オペレーターはSMTマシンからヤマハZSフィーダーを簡単に掴み、挿入し、取り外すことができます。特にフィーダーを頻繁に交換する際に、機械的なレバレッジと取り扱いサポートを提供します。

2. どのフィーダーに対応していますか？

ヤマハZSシリーズフィーダー用に設計されており、以下を含みます:

8mmから72mmのテープ幅モデル
部品番号：KW1-M4500-011～KW1-M4500-085

3. ZSフィーダーの操作にこのハンドルは必要ですか？

電気的には必要ありませんが、人間工学に基づいた安全な手動操作には不可欠であり、取り扱い中のフィーダーの落下や損傷の可能性を減らします。

4. どのように取り付けますか？

ハンドルは通常、M3ネジ（例：91312-03004）を使用してフィーダーの後部に固定されます。一部のバージョンでは、ロッキングスプリングまたはクリップ（例：KGS-M3696-00）も使用される場合があります。

5. 古いSSまたはFTフィーダーに対応していますか？

いいえ。KLJ-MC18K-00は、ヤマハZSシリーズフィーダー専用に設計されており、SS、FT、またはその他のフィーダーシリーズと互換性がありません。

6. ハンドルを別のフィーダーに再利用できますか？

はい、フィーダーがZSシリーズタイプである限り。同じハンドル部品番号は、8mmから72mmのZSモデル全体で互換性があります。

7. KLJ-MC18K-00はどのような材料で作られていますか？

工業環境および頻繁な操作に適した、頑丈で耐腐食性の金属で構成されています。

8. ハンドルの交換が必要な兆候は何ですか？

曲がったり変形した形状
錆や腐食（まれですが、可能性あり）
緩んだり、ねじ山が潰れた取り付けポイント
繰り返しの力によるひび割れや疲労

9. ハンドルの交換はフィーダーの性能に影響しますか？

いいえ。これは機械的なサポート部品にすぎません。モーター、供給、またはキャリブレーション機能には影響しません。

10. KLJ-MC18K-00またはその付属品はどこで入手できますか？

ヤマハの正規SMT部品販売店または信頼できるサードパーティサプライヤーから入手できます。注文する前に、必ず部品番号を確認してください。
