YS12 大きな固定カメラ ベースプレート

YS12 大型固定カメラベースプレートベース

製品紹介 – YS12 大型固定カメラベースプレートベース

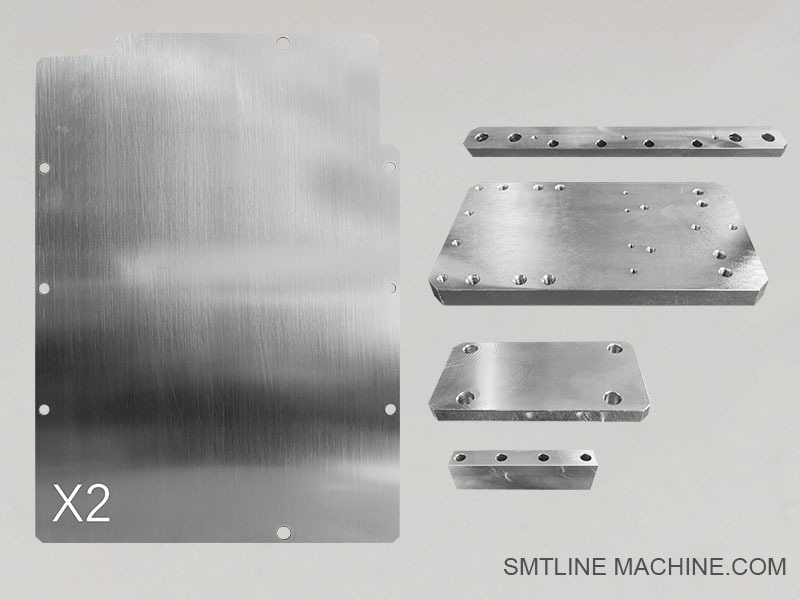

大型固定カメラベースプレートベースは、ヤマハYS12 SMT実装機で使用される構造支持部品であり、固定カメラアセンブリを保持し安定させるように特別に設計されています。この部品は、SMTプロセス中に部品やフィデューシャルの正確で再現性のある視覚検査または認識を保証します。

主な特徴:

高精度取り付け面：正確な画像取得のために、正確なカメラ位置決めを保証するために、厳しい公差で機械加工されています。
構造的安定性：機械の動作中の振動やずれを最小限に抑えるための剛性のある基盤を提供します。
耐腐食性仕上げ：生産環境に耐え、長い耐用年数を確保するために、コーティングまたは陽極酸化処理されています。
YS12専用設計：YS12プラットフォームで使用される固定カメラユニットの寸法と取り付け穴に合うように特別に設計されています。

機能と用途:

部品認識、マーク検出、または位置合わせ検査を実行する大型固定ビジョンカメラを取り付けます。
ピックアンドプレース中の画像ベースの補正とフィデューシャルアライメントの基準基盤として機能します。
一貫した配置精度を維持するために不可欠です。

一般的な仕様:

材質：機械加工されたアルミニウム合金または鋼
表面：黒色陽極酸化処理または粉体塗装
取り付け：カメラモジュールとサポートフレーム用の穴が事前に開けられています
互換性：ヤマハYS12（大型固定カメラセットアップのYS12Fまたは同様のバリアントにも適用される場合があります）

関連アクセサリ – YS12 大型固定カメラベースプレートベース

1. 固定カメラモジュール

ベースプレートに取り付けられたメインビジョンユニットで、部品認識とフィデューシャルアライメントに使用されます。

2. 取り付けネジとワッシャー

カメラとベースプレートアセンブリを固定するための精密ファスナー。通常、ワッシャー付きの防振ネジが含まれます。

3. カメラ保護カバー

固定カメラレンズへの埃や機械的衝撃を防ぐための保護シールドまたはハウジング。

4. 照明モジュール/ LEDリングライト

高品質の画像取得のために、一貫した照明を確保するために、カメラの周りまたは近くに設置された照明ユニット。

5. ビジョンケーブルセット

カメラをビジョン処理ボードまたはメインコントロールユニットに接続する信号ケーブルと電源ケーブルが含まれます。

6. カメラ調整ブラケット

キャリブレーション中にわずかな角度または高さ調整を可能にする微調整サポートまたはサブブラケット。

7. ベースプレートサポートフレーム

ベースプレートを機械シャーシに接続する構造部品で、剛性とアライメントを追加します。

8. キャリブレーションガラス/ターゲットボード

カメラまたはベースプレートの設置または交換後に、ビジョンシステムのキャリブレーションに使用されます。

注:
これらのアクセサリは、YS12のビジョン検査システムの適切な操作とメンテナンスに不可欠であり、特定のYS12構成（例：標準対大型固定カメラ）に合わせる必要があります。

関連部品番号 – YS12 大型固定カメラベースプレートベース

1. KG7-M655L-00

大型固定カメラベースプレート – YS12マシンで固定ビジョンカメラを取り付けるためのメインベースプレート。

2. KG7-M6550-00

固定カメラユニット – フィデューシャルと部品認識のためにベースプレートに取り付けられた標準固定ビジョンモジュール。

3. KG7-M655H-00

LED照明モジュール – 均一な照明のために固定カメラの周りまたは周りに取り付けられたリングライトまたは照明ユニット。

4. KG7-M655M-00

カメラ取り付けブラケット – ベースプレート上の固定カメラをサポートし調整するために使用される機械的ブラケット。

5. KG7-M655N-00

取り付けネジセット – カメラとベースプレートをしっかりと固定するために使用される精密ネジキット。

6. KG7-M655P-00

ビジョン信号ケーブル – カメラとビジョンコントロールボード間で画像データと電力を送信するためのケーブルセット。

7. KG7-M655F-00

保護カバー – 固定カメラと照明コンポーネントを保護するための防塵シールド。

8. KG7-M655B-00

ベースプレートサポートフレーム – ベースプレートを機械シャーシに接続する構造サポート。

9. KG7-M654A-00

キャリブレーションターゲットガラス – 設置またはサービス後に固定ビジョンシステムをキャリブレーションするために使用されます。

注:
これらの部品番号は、ヤマハのYS12マシンシリーズに固有であり、バージョン（例：YS12F）によって若干異なる場合があります。注文する前に、常に互換性を確認してください。
