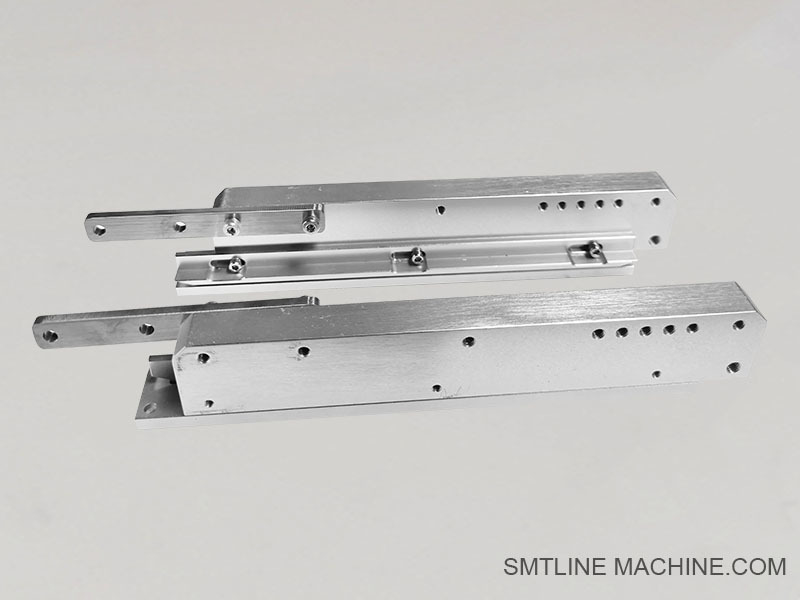

製品紹介 – ヤマハ YSM20R 1.2m 延長トラック
ヤマハ YSM20R 用 1.2m 延長トラックは、高速 SMT 生産環境において、大型または長尺の PCB をサポートするために設計された、工場または現場設置型のコンベア延長ユニットです。これにより、マシンの最大 PCB 処理長が延長され、長尺基板の円滑な搬送と正確な位置決めが保証されます。

主な特徴:
PCB サポートの拡張: コンベア長を 1,200mm に延長し、LED ストリップ、バックライトユニット、電源基板など、非常に長い基板の取り扱いを可能にします。
完全な互換性: ヤマハ YSM20R モジュラーマウンターとのシームレスな統合のために設計されています。
精密搬送: 高精度な電動ベルトとサイドクランプガイドを装備し、安定した基板搬送を実現します。
ヘビーデューティーフレーム: 強化された構造により、大型で重量のある PCB を反りや振動なしにサポートします。
クローズドループ同期: 内部基板搬送システムと同期し、連続的なインライン操作を実現します。

仕様 (標準):
有効 PCB 長さ範囲: 最大 1,200mm (モデルによる)
PCB 幅範囲: 通常 50～510mm (標準 YSM20R 幅)
搬送方法: デュアルレールまたはシングルレール電動ベルト
構造: 粉体塗装されたスチールフレームと帯電防止コンベア表面
電源: YSM20R メインユニットまたは補助入力から統合

用途:
LED 照明、自動車制御基板、電源モジュール、その他の大型 SMT アセンブリに最適
長尺基板を中断なくインライン処理する必要がある複数マシンラインで使用









関連アクセサリ – YSM20R 1.2m 延長トラック

1. トラックサポートブラケットセット
延長トラックをメインマシンフレームに固定するために使用されるヘビーデューティーな取り付けブラケット。構造的な安定性を確保します。

2. ドライブモーターアセンブリ
コンベアベルトに電力を供給するモーター、ギアボックス、センサーユニットが含まれています。長尺基板搬送制御用に特別に調整されています。

3. タイミングベルト / コンベアベルト
延長された長さに沿って、安定した低振動の PCB 搬送用に設計された帯電防止搬送ベルト。

4. センサーキット (入力/出力)
PCB の位置検出、存在検出、またはエラー停止用の光電センサーまたは反射センサーが含まれています。

5. 幅調整ユニット (オプション)
ライン変更時にさまざまなサイズの PCB に対応するための、電動または手動のトラック幅調整機構。

6. サイドガイドレール / クランプレール
長距離搬送中に PCB の位置合わせを維持するのに役立ちます。多くの場合、調整可能またはスプリング式です。

7. レベリングフットまたはアンカーボルト
工場フロアで延長トラックを安定させ、YSM20R コンベアの高さに合わせるために使用されます。

8. ケーブルハーネス (信号 & 電源)
延長トラックのセンサー、モーター、および制御を YSM20R のメイン制御システムに接続するための配線キット。

9. トラックカバーまたはガードプレート
埃の侵入や可動部品との偶発的な接触を防ぐための保護シールド。透明パネルが含まれる場合があります。

10. インラインバッファコンベア (オプション)
一時的な上流/下流の遅延中に PCB を保管または一時停止するために、マシン間に設置されるオプションのモジュール。

注:
すべてのアクセサリは、トラックタイプ (シングル/デュアルレール) および YSM20R の構成に合わせる必要があります。一部のコンポーネントは、LED 生産ラインまたはカスタム幅の基板では異なる場合があります。









関連部品番号 – YSM20R 1.2m 延長トラック

1. KHJ-MC120-00
メイン延長トラックユニット – YSM20R との統合用に設計された 1.2 メートルコンベアアセンブリ。

2. KHJ-MC121-00
トラック取り付けブラケットセット – 延長トラックを YSM20R ベースフレームに固定するために使用。

3. KHJ-MC122-00
コンベアベルトユニット – 1.2m トラック用に特別にサイズ調整された帯電防止タイミングベルトが含まれています。

4. KHJ-MC123-00
ドライブモーターアセンブリ – コンベアの動きに電力を供給するためのモーターとギアセット。

5. KHJ-MC124-00
センサーキット – PCB の存在/位置センサーと、入力/出力検出用のブラケットが含まれています。

6. KHJ-MC125-00
サイドガイドレールセット – 長尺 PCB を安定させるための調整可能または固定ガイドレール。

7. KHJ-MC126-00
ケーブルハーネス – 延長トラックを YSM20R メインコントローラーに接続するための電源および信号配線キット。

8. KHJ-MC127-00
レベリングベースセット – 延長レールのレベリング用のフロアアンカーまたは高さ調整フット。

9. KHJ-MC128-00
トラック幅調整ユニット (オプション) – PCB サイズに応じて、自動または手動の幅変更用。

10. KHJ-MC129-00
トラック保護カバー – コンベアユニットの安全と防塵のためのガードパネル。

注:
これらの部品番号は、ヤマハの KHJ シリーズの命名規則に従っています。
実際の使用は、デュアルレールまたはシングルレールシステムを使用しているかどうかによって異なります。
カスタムライン (例: LED 基板の取り扱い) では、オプションのアクセサリまたはブラケットが必要になる場合があります。








FAQ ガイド – ヤマハ YSM20R 1.2m 延長トラック
1. 1.2m 延長トラックの目的は何ですか？
延長トラックは、マシンの最大 PCB 長さ処理能力を向上させ、YSM20R が LED ストリップ、電源基板、または産業用制御ユニットなど、長尺 PCB (最大 1.2 メートル) をサポートできるようにします。
2. 延長トラックは標準ですか、それともオプションですか？
生産ラインの構成と PCB 長さの要件に応じて、工場設置または現場改造のオプションのアドオンです。
3. この延長トラックと互換性のあるマシンはどれですか？
ヤマハ YSM20R モジュラーマウンター専用に設計されており、ヤマハのガイダンスの下で、YSM20 プラットフォームの特定のバリアントと互換性がある場合があります。
4. 延長トラックはどのように給電および制御されますか？
トラックは、専用のモーターユニット、センサーキット、および信号/電源ハーネスを使用して、YSM20R の制御システムに統合されています。マシンのメインコンベアシステムと同期して動作します。
5. 重量のある PCB または幅の広い PCB を処理できますか？
はい。強化フレーム、調整可能なガイドレール、および電動ベルトを備えており、重量のある PCB または幅の広い PCB を安定性と精度でサポートします。
6. メンテナンス要件は何ですか？
ベルトとガイドレールの定期的な清掃
センサーと配線の定期的な検査
必要に応じたベルトの潤滑または張力調整
レベリングフットまたはアンカーポイントの摩耗の確認
7. 設置時に通常必要となるアクセサリは何ですか？
取り付けブラケット
ドライブモーターとギアボックス
ベルトとガイドレールセット
光電センサー
信号/電源用のケーブルハーネス
オプションのキャスターフットまたはレベリングベース
8. トラック幅は自動的に調整できますか？
構成によっては、手動または電動の幅調整をサポートするバージョンがあります。トラック幅調整キット (例: KHJ-MC128-00) などのオプションユニットを確認してください。
9. 一般的な問題と解決策は何ですか？

10. 部品番号とドキュメントはどこで入手できますか？
以下からリクエストできます:
ヤマハ SMT サービスマニュアル
ヤマハ正規販売代理店
リクエストに応じて、部品番号リスト (例: KHJ-MC120-00 ～ KHJ-MC129-00) と図面も提供できます。
