サムスン 空気圧フィーダー 32mm

Samsung Pneumatic Feeder 32mm

製品紹介 – Samsung 32mm Pneumatic Feeder

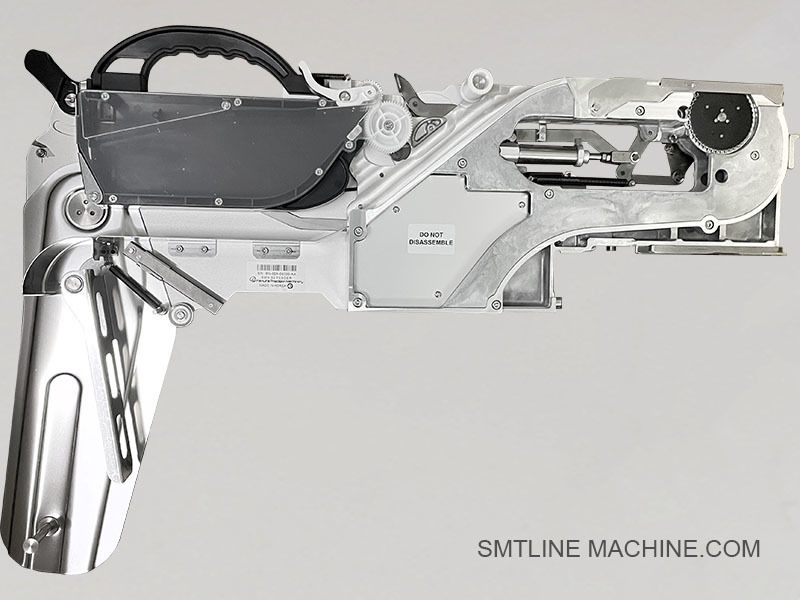

Samsung 32mm Pneumatic Feederは、Samsung CPシリーズSMT実装機に大型で重量のある電子部品を供給するために設計された、堅牢なエア駆動のコンポーネントテープフィーダーです。圧縮空気を利用してテープインデックス機構を制御し、32mm幅のキャリアテープに対して正確で高速な供給を保証します。

主な特徴

空気圧作動：圧縮空気を使用してテープを段階的に送ります
以下のような大型SMDコンポーネント用に設計されています:

パワーIC
トランス
コネクタ
シールドインダクタ
Samsung CPシリーズマシン（CP40、CP45、CP60など）に対応
大量生産環境での高速かつ安定した供給をサポート
耐久性と長期的な安定性のための堅牢な構造

技術仕様
テープ幅：32mm
駆動方式：空気圧（エアシリンダー機構）
送りピッチ：調整可能（通常は8、12、または16mmステップ）
電源：圧縮空気が必要（0.4～0.6 MPaを推奨）
リールサイズ互換性：標準13インチおよび15インチのキャリアリール

用途

以下のような業界で広く使用されています:

自動車エレクトロニクス
パワーモジュール
産業用制御PCB
より広いテープと安定した供給力が必要な大型部品の配置に最適

互換性

Samsung CPシリーズ空気圧フィーダープラットフォームと完全互換:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60シリーズ

関連アクセサリ – Samsung 32mm Pneumatic Feeder

1. 機械部品

32mmテープガイドレール
広いテープの供給中の安定した位置合わせを保証します。
大型部品の傾きや位置ずれを防ぎます。

カバーテープセパレーター/プッシャーアセンブリ
カバーテープを剥がして部品を露出させます。
広いテープ用に大きく、強化されている場合があります。

上部カバープレート
部品テープを抑えてスムーズな送りを実現します。

フィーダーロックピン/ロッキングノブ
フィーダーをフィーダーバンクレールに固定する機構。

リールホルダーシャフト/ブラケット
13インチまたは15インチの部品テープリールをしっかりと固定します。

2. 空気圧部品

大口径エアシリンダー
32mm幅のテープのテープ送りストロークを駆動します。
8mmまたは12mmバージョンよりも頑丈です。

エアプッシュロッド/スライドリンケージ
シリンダーの動きをテープ送りギアに接続します。

リターンスプリング
各送りストローク後に機構をリセットします。

エアホースフィッティング/チューブコネクタ
空気入力用のプッシュインまたはネジ付きフィッティング。

排気マフラー/サイレンサー（オプション）
空気放出中の空気圧ノイズを低減します。

3. 試験およびメンテナンスツール

フィーダーキャリブレーションジグ
オフラインで送り動作をテストおよび調整するために使用します。

手動テストボックス
技術者が圧縮空気で送りをシミュレートできるようにします。

保管ラック/フィーダーカート
広いフィーダーを安全に整理して保管します。

クリーニングブラシ/ツール
テープパスと内部機構を清掃するために使用します。

注記

多くのアクセサリは24mmおよび44mmの空気圧フィーダーと共通ですが、サイズによってわずかに異なります。
すべてのガイドレール、エアシリンダー、およびブラケットは、適切な性能を確保するために、32mmフィーダーフレームタイプと一致している必要があります。

関連部品番号 – Samsung 32mm Pneumatic Feeder（表なし）

機械部品

J66021004A – 32mmテープガイドレール、広いテープパスの位置合わせとサポート用。
J66011005A – カバーテーププッシャーアセンブリ、32mmテープのカバーテープを持ち上げて分離するように設計されています。
J66031013A – 上部カバープレート、より広いテープ圧力を処理するために強化されています。
J70613008A – フィーダーロッキングピンまたはロッキングノブ、フィーダーを機械に取り付けるため。
J66031019A – リールシャフトブラケットまたはリールホルダー、13インチまたは15インチの部品テープリールをサポートするため。
J66031023A – クランプスプリングまたはテンションスプリングプレート、一貫したテープ圧力と位置合わせを維持します。

空気圧部品

J70541006A – エアシリンダー（大口径タイプ）、重い32mmテープをインデックスするための力を提供します。
J70631011A – エアプッシュロッドまたはスライドリンク、シリンダーをテープ送り機構に接続します。
J90651008A – リターンスプリング（ヘビーデューティ）、各サイクル後にフィーダーのスライダーをリセットするために使用します。
J70631015A – エアチューブコネクタ、空気圧ライン用のクイックフィットまたはプッシュインタイプ。
J70631012A – シリンダーマウントブラケット、フィーダー内部でエアシリンダーを所定の位置に保持します。

試験およびメンテナンスツール

J13013001A – フィーダーキャリブレーションジグ、機械外でフィーダーをテストおよび位置合わせするため。
J13014002A – 手動フィーダーテストボックス、機能チェックのために手動でエアフィードをシミュレートします。
J13012003A – フィーダー保管ラックまたはトロリー、安全なフィーダーの整理用。
J13014004A – カバーテープ巻き戻しリールアセンブリ、使用済みカバーテープを収集するためのオプションデバイス。

FAQガイド – Samsung 32mm Pneumatic Feeder

1. Samsung 32mm Pneumatic Feederは何に使用されますか？

Samsung 32mm空気圧フィーダーは、パワーIC、リレー、コネクタ、シールドインダクタなどの大型表面実装部品を、32mm幅のキャリアテープに実装してSamsung CPシリーズSMTマシンに供給するために使用されます。

2. どのマシンと互換性がありますか？

このフィーダーは、空気圧フィーダーを使用する次のSamsungピックアンドプレースマシンと互換性があります:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60シリーズ

3. フィーダーはどのように機能しますか？

圧縮空気駆動のシリンダーを使用して、部品テープを一度に1ステップずつ送ります。エアシリンダーは、テープ送りギアを駆動するプッシュロッドを動かし、次の部品をピックアップできるようにします。

4. 必要な空気圧は？

推奨動作圧力は0.4～0.6 MPa（4～6 bar）です。
低圧では供給が不完全になる可能性があり、高圧では機械的摩耗やテープの破損につながる可能性があります。

5. どのような種類のテープと部品を処理できますか？

テープ幅：32mm
部品の種類:

パワー半導体
大型コンデンサ
トランス
大電流コネクタ
リレーパッケージ
テープの種類：エンボス加工されたプラスチックキャリアテープ（カバーテープ巻き戻しありまたはなし）

6. 一般的な問題とトラブルシューティングの提案は？

テープが送られない
 空気圧が低いか、エアシリンダーが損傷していないか確認してください。

カバーテープが正しく剥がれない
 カバーテーププッシャーまたはテンションスプリングを検査し、交換してください。

フィーダーが機械にロックされない
 ロックピンまたは取り付けラッチに損傷がないか確認してください。

フィーダーがゆっくりと戻るか、固着する
 スライドリンケージを清掃し、リターンスプリングを検査してください。

空気漏れ
 摩耗したエアチューブコネクタまたはシールを交換してください。

7. どの部品が頻繁に交換が必要ですか？

エアシリンダー（J70541006A）
リターンスプリング（J90651008A）
カバーテーププッシャー（J66011005A）
テープガイドレール（J66021004A）
フィーダーロッキングピン（J70613008A）
エアコネクタ（J70631015A）

8. フィーダーをテストする方法は？

フィーダーテストジグ（J13013001A）または手動フィーダーテストボックス（J13014002A）を使用して、SMTマシンの外でエアストロークとテープ送りを検証します。

9. カバーテープの巻き戻しをサポートしていますか？

一部の構成では、巻き戻しリール（例：J13014004A）を使用してオプションのカバーテープ巻き戻しをサポートする場合がありますが、これはモデルバージョンによって異なります。

10. 推奨されるメンテナンススケジュールは？

毎日：ほこりを吹き飛ばし、テープの位置合わせを確認します
毎週：空気漏れを検査し、可動部品を清掃します
毎月：機械的ジョイントに潤滑油を塗布し、スプリングの張力を確認します
四半期ごと：摩耗した部品を交換し、ジグで精度をテストします
