高精度サムスン 12mm パネウマティックフィッダー 部品の配置

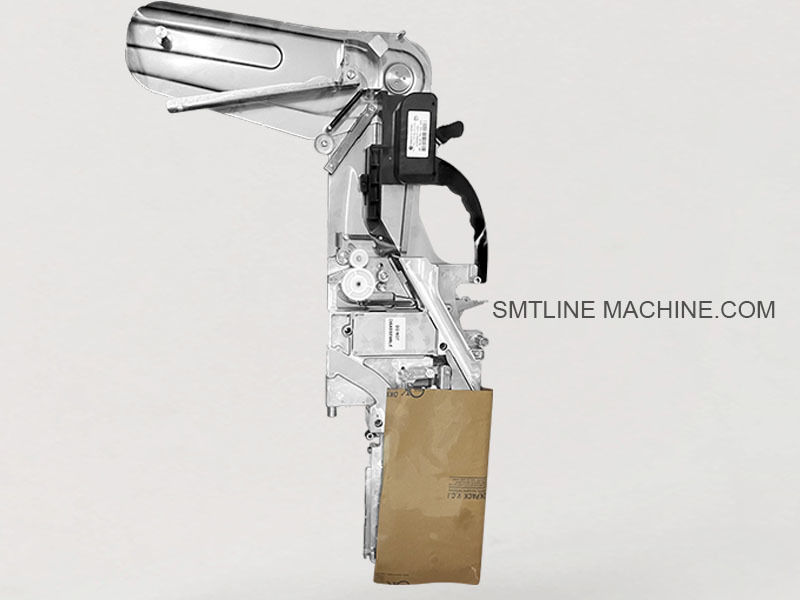

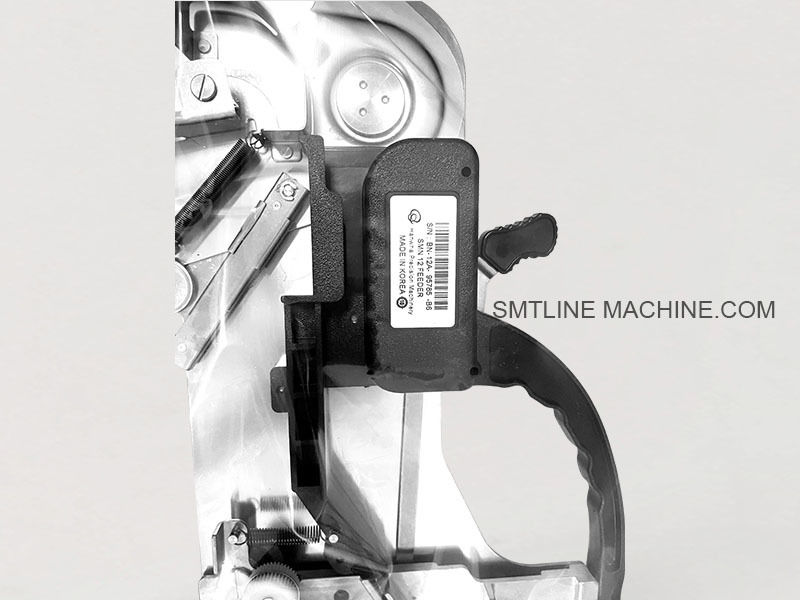

Samsung Pneumatic Feeder 12mm

製品紹介 – Samsung 12mm Pneumatic Feeder

Samsung 12mm Pneumatic Feederは、12mmキャリアテープからSamsung SMT実装機に表面実装部品を供給するために設計された、信頼性の高いエア駆動テープフィーダーです。CP40、CP45、CP60などの古い世代のプラットフォームで広く使用されており、空気圧フィーダー技術に依存しています。

主な特徴

空気圧作動：圧縮空気を使用してテープを進めます
12mmキャリアテープに対応しており、より大きな受動部品、小型IC、またはパワーデバイスの供給に最適です
初期世代のSamsung CPシリーズマシンに適しています
高速インデックスと安定した部品位置決めを提供します
堅牢な機械設計で、メンテナンス要件を最小限に抑えています

仕様

テープ幅：12mm
駆動方式：空気圧（エアシリンダー機構）
部品ピッチ：調整可能（通常4mm、8mm、または12mmステップ）
電源：圧縮空気（通常0.4～0.6 MPa）
供給方法：ステップバイステップのエア駆動インデックス
リールサポート：最大13インチ/15インチの標準リール

アプリケーション

次のようなより大きな部品の供給に最適です:

ダイオードとMOSFET
電解コンデンサ
小型リレー
1206および1210チップ部品
以下のような大量生産SMT環境で一般的に使用されています:

家電製品
自動車用PCB
LED基板

互換性

以下を含むSamsung空気圧フィーダープラットフォームで動作します:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60シリーズ

関連アクセサリ – Samsung 12mm Pneumatic Feeder

1. 機械部品

テープガイドレール（テープトラック/キャリアレール）
12mm部品テープのスムーズで正確な供給を保証します。

カバーテーププッシャー/セパレーター
カバーテープを持ち上げて分離し、部品をピックアップできるようにします。

アッパーカバープレート/クランプ
テープを所定の位置に保持し、前進中に持ち上がるのを防ぎます。

フィーダーロッキングピン/ノブ
マシン上のフィーダーのスロットにフィーダーを固定します（例：ロッキングラッチまたはクイックリリースピン）。

リールホルダー/テープスプールシャフト
部品リール（通常13インチまたは15インチ）を巻き戻し位置に保持します。

2. 空気圧部品

エアシリンダー（供給アクチュエーター）
テープを一度に1ピッチずつ進めるための直線運動を提供します。

エアプッシュロッド/スライダーリンケージ
エアシリンダーからテープ前進機構に運動を伝達します。

リターンスプリング
各前進ストローク後にスライダー機構をリセットします。

エアチューブコネクタ/クイックフィットカップリング
圧縮空気供給への接続を可能にします。

マフラーまたはサイレンサー（オプション）
通気中の空気ノイズを低減します。

3. メンテナンスおよびテストツール

フィーダーキャリブレーションジグ/アライメントフィクスチャ
マシン外でフィーダーをテストおよび調整するために使用されます。

手動テストボックス
マシン外での供給テスト用の手動エア制御を提供します。

フィーダークリーニングブラシ
ガイドレールや可動部品からほこりや破片を取り除きます。

フィーダー保管ラック
使用しないときに複数のフィーダーを整理して保管するため。

これらの部品は、以下を保証するために不可欠です:

スムーズなテープ供給
適切なアライメント
信頼性の高い部品ピックアップ
生産中の簡単な取り付け/取り外し

関連部品番号 – Samsung 12mm Pneumatic Feeder（英語）

1. 機械部品

2. 空気圧部品

3. テストおよびメンテナンスツール

これらの部品番号は、Samsung 12mm空気圧テープフィーダーシステムで最も一般的に交換および修理されるアイテムをカバーしており、SMT生産における一貫したパフォーマンスを保証します。

FAQガイド – Samsung 12mm Pneumatic Feeder

1. Samsung 12mm Pneumatic Feederは何に使用されますか？

より大きな抵抗器、コンデンサ、小型IC、パワーデバイスなどの表面実装部品を含む12mm幅のキャリアテープを、テープ前進に圧縮空気を使用してSamsung CPシリーズSMTマシンに供給するように設計されています。

2. このフィーダーと互換性のあるSMTマシンはどれですか？

以下を含むSamsung空気圧フィーダープラットフォームと互換性があります:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60シリーズ

これらのモデルは、電気式ではなく空気圧式フィーダーを使用しています。

3. フィーダーはどのように動作しますか？

フィーダーは、圧縮エアシリンダーを使用してテープをステップバイステップでインデックスし、マシンの配置ヘッドがピックアップできるように次の部品を露出させます。

4. 必要な空気圧はどれくらいですか？

一般的な動作圧力は0.4〜0.6 MPa（4〜6 bar）です。適切な空気圧は非常に重要です。低すぎると供給に失敗し、高すぎるとテープや部品が損傷する可能性があります。

5. どのようなテープの種類とサイズをサポートしていますか？

テープ幅：12mm
部品テープ：エンボス加工されたプラスチックまたは紙テープ
一般的な部品：より大きなチップ抵抗器（1206、1210）、ダイオード、小型リレー、電解コンデンサ。

6. よくある問題とトラブルシューティングのヒントは？

7. どの部品が一般的に交換が必要ですか？

エアシリンダー（J70541004A）
リターンスプリング（J90651007A）
テープガイドレール（J66021002A）
カバーテーププッシャー（J66011003A）
ロッキングピン/ノブ（J70613008A）
エアチューブコネクタ（J70631015A）

8. フィーダーをテストまたは調整するにはどうすればよいですか？

フィーダーキャリブレーションジグ（J13013001A）または手動テストボックス（J13014002A）を使用して、供給サイクルをシミュレートし、SMTマシン外で適切なテープ前進を確認します。

9. カバーテープの巻き戻しをサポートしていますか？

オプションのカバーテープ巻き戻しリール（例：J13014004A）が利用できる場合がありますが、すべてのモデルで標準ではありません。

10. 推奨されるメンテナンススケジュールは？

毎日：テープパスを清掃し、破片がないか確認します
毎週：空気圧とホースを確認し、スプリングと可動部品を検査します
毎月：必要に応じてシリンダーに潤滑油を塗布し、摩耗した機械部品を交換します
四半期ごと：完全な検査を行い、必要に応じて再構築します
