1009容量 Samsung 空気圧フィーダー 08mm 軽量 0.79kg スムーズな動作のためのマウンター

サムスン 圧縮式フィッダー 08mm

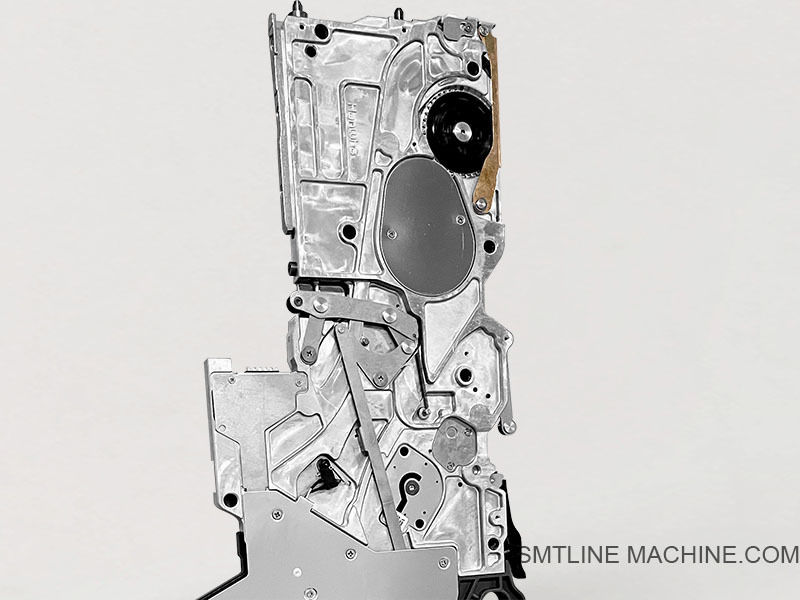

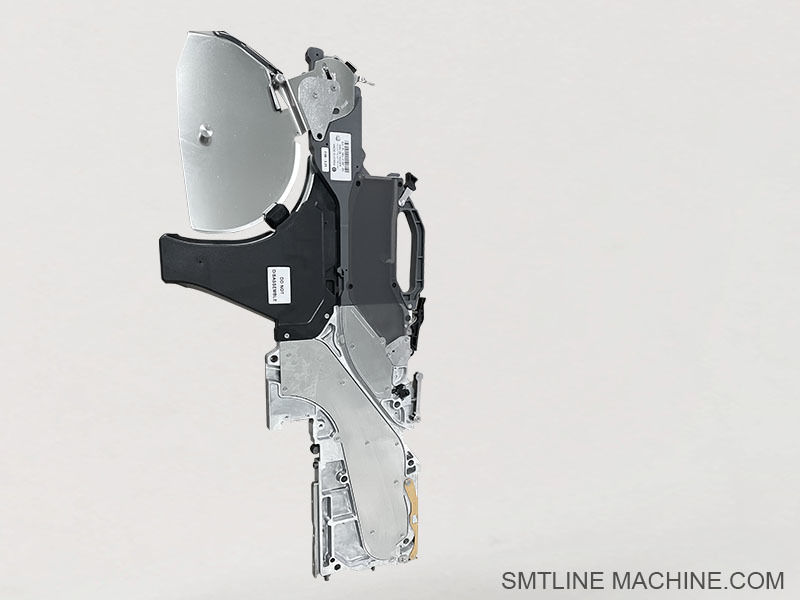

製品紹介 サムスン 8mm パネウマティックフィッダー

サムスン 8mm パネウマティックフィッダーは,特にCP40,CP45,CP60などの初期のモデルであるサムスン SMTピックアンドプレイスマシンで使用するように設計された標準テープフィッダーです.部品テープを前進させるため圧縮空気を使用し,通常,8mmのプレスまたは紙テープ形式の受動部品に使用されます..

主要 な 特徴

パネウマティック駆動システム: テープをインデックスするために空気圧を使用し,機械的なモーターパーツを排除します.
8mm 幅のテープに対応し,レジスタ,コンデンサ,小型ICの供給に最適です.
サムスン CP シリーズ (CP40/CP45/CP60) と他の気圧対応モデルで動作する.
高速配列で高速配列で設計された
テープのリールを簡単に入荷し,簡単に切り替える.

典型的な仕様

テープ幅: 8mm (単車線)
駆動タイプ: 氣動 (気筒メカニズム)
給餌速度:大量生産のための高速インデックス
固定:CPシリーズ用の標準フィッダーバンクスロット
部品タイプ: 0402,0603,0805,小型LEDとIC

申請

大量のSMT生産ラインで 共通のチップコンポーネントを供給するために使われます
電気フィッダーに対応しない初期世代のサムスンマシンに最適です
消費者電子機器,自動車,LED,通信などの業界で一般的です

選択用アクセサリー

蓋テープ押すメカニズム
テープガイドレールとスプリング組
エアチューブコネクタとフィッダーバンクアダプタ
CPフィッダの設定のための校正と試験ジグ

関連アクセサリー サムスン 8mm パネウマティックフィッダー

1機械部品

テープガイドレール
配列テープをフィッダー経路に導きます
部分ID:しばしばフィッダー特有の CP8シリーズ互換性をチェック

カバーテープ分離機 / プッシャー
カバーテープを切り離して 部品を外に出します

給水器のベースプレート/ホーシングフレーム
テープメカニズムと空気シリンダーを支える構造的支柱

フードーのロックピン/クランプ組
SMT機のフィッダー・バンク・レールにフィッダーを固定する

テープクランプスプリング/テンションスプリング
テープのストレスを維持し,テープの漂流を防ぐ.

2パネウマティック部品

空気シリンダー
テープの推進メカニズムを動かす
通常は小さな二重作用または単作用シリンダーで,フィッダーモデルに特化した

磁気弁 (一部のバンク用)
単一のフィッダー (フィッダーユニット外側) に空気供給をオン/オフする制御

空気管のコネクタ/フィッティング
圧縮空気の入力装置の標準的なプッシュ・トゥ・コネクト・フィッティング

排気シャッフル
空気放出によるノイズを軽減し,シリンダーを保護します.

3テスト・メンテナンスのツール

給水器の校正ジグ (CPシリーズ用)
テープの前進とストロークの調整の機械外試験に使用される.

スプリングクランプツール
内部フィッダースプリングを安全に交換する.

空気圧調節器
入気気圧をフィッダー仕様 (通常0.4~0.6MPa) に合わせる制御.

4雑貨

給水器の貯蔵ラック
ESD 安全なフィッダーカートや貯蔵棚 休憩時間中にフィッダを整理する

リールホルダーアダプタ
テープロールをフィッダーに固定する.

テープ廃棄物回転器 (サポートされている場合,オプション)
飼料の際に廃棄物を巻き上げ,カバーテープを収集するメカニズム

関連部品番号 サムスン 8mm パネウマティックフィッダー

1機械部品

2パネウマティック部品

3カリブレーション&ツール

4雑貨

注:正確な部品番号は,CPシリーズフィッダー (例えば,CP45,CP40L,CP60) の生産量とバッチによってわずかに異なります.完全に互換性を確認するために,常にフィッダーボディのラベルを確認.

常識ガイド サムソング 8mm プネウマティックフィッダー

1. サムソング 8mm パネウマティックフィッダーは何に使われますか?

表面に搭載された部品 (例えば0402,0603,0805レジスタ,コンデンサ,小型IC) を含む8mmのキャリアテープをサムスンCPシリーズSMTマシンに供給するように設計されています.圧縮空気を使ってテープを先導する.

2どのSMTマシンと互換性がありますか?

このフィッダーは次のモデルと互換性があります.

サムスン CP40, CP45, CP60
CP45FVとCP40Lのいくつかの変異種

この機械は電気ではなく 肺動的な給餌器を必要とします

3どうやって?

テープを前向きに指示するために,圧縮空気駆動シリンダーを使用する.テープは,配置サイクルごとに1ピッチを前進し,次のコンポーネントを配置ヘッドによってピックアップするために暴露します.

4動作に必要な気圧は?

典型的な作業圧:
0.4から0.6MPa (46bar)
低すぎる = 供給が失敗する
高すぎた = 部品の誤った配列またはテープ損傷

5テープの種類は?

テープ幅: 8mm
テープタイプ: プレスプレスまたは紙テープ
部品タイプ:チップレジスタ,コンデンサ,LED,小型半導体

6常識的な問題やトラブルシューティングのヒントは?

7交換する部品は?

空気シリンダー J70541004A
バックスプリング J90651007A
テープガイドレール J66021001A
カバーテープ押す機 J66011003A
鍵のノブ/ピン J70613008A
管のコネクタ J70631015A

8給餌器はどうやって検査する?

手動フィッダー試験箱 (例:J13014002A) または校正ジグ (J13013001A) を使って,SMTマシンを完全に動かさずにフィッティングをシミュレートする.

9覆いテープのリワイルドをサポートしていますか?

いくつかのセットアップでは,オプションのカバーテープリボイル (例えばJ13014004A) が使用可能であるが,初期の多くの気圧式フィッダーは自動リボイルをサポートしていない.

10メンテナンスはどのくらいの頻度で行うべきですか?

毎日: 塵を吹いて,テープの経路を確認
毎週: 空気漏れをチェックし,スプリングと動く部品を検査する
月間: 空気シリンダーを潤滑し,使用済み部品を交換する
四半期ごとに: 完全な検査と必要に応じて再構築
