高精度 Samsung CWEF-YE32-V8 フィーダー、効率的な部品実装用

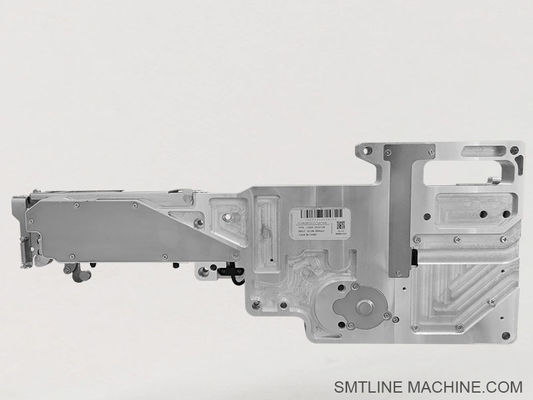

Samsung Feeder CWEF-YE32-V8

製品紹介 – Samsung CWEF‑YE32‑V8フィーダー

Samsungの32mmインテリジェント電動フィーダーの信頼性の高いバージョンで、Samsung / Hanwhaのピックアンドプレースプラットフォーム（SM、CP、DECAN、SMEシリーズ）を使用する高速、高ミックスSMT生産ライン向けに設計されています。

主な特徴

電動駆動方式で、圧縮空気の必要性を排除
32mmテープに対応し、大型の受動部品や小型ICに最適
機械の世代に応じて、4ピンまたは5ピンのコネクタインターフェースに対応
内蔵モーター、エンコーダー、センサーロジックにより、正確な供給とエラー検出が可能
迅速なフィーダー交換と高密度フィーダーバンクをサポート

一般的な仕様

テープ幅：32mm（シングルレーン標準）
駆動システム：内蔵モーター+制御PCB（V8ファームウェア）
取り付け：SM/CP/SME/DECANマシン用のSamsung/Hanwhaフィーダーバンクに対応
機能：テープ送り、エンド/テープ存在感知、モーターフィードバック、オプションのカバーテープ巻き戻し

アプリケーション

SMTラインで、次のようなプラットフォームで、中～大型の部品（チップインダクタ、コンデンサ、コネクタ、小型ICなど）を供給するために使用されます。

SM421、SM471、SM482
CPシリーズ：CP40 / CP45 / CP60
DECAN S1/S2
SMEシリーズ電動フィーダーライン

一般的なメンテナンスと関連アクセサリー

同様のSamsung電動フィーダーと共有されることが多い主なスペアパーツには、以下が含まれます。

テープガイドレール
カバーテーププッシャー＆リール
モーター＆ギアボックスアセンブリ
センサーPCBとエンコーダーボード
テープエンドセンサーアセンブリ
アライメントテスト用のキャリブレーション治具

関連アクセサリー – Samsung CWEF-YE32-V8フィーダー

1. 機械部品

テープガイドレールアセンブリ
32mmテープのスムーズな供給と正確な部品位置決めを保証します。

カバーテーププッシャー
カバーテープを持ち上げてキャリアから分離し、部品をピックアップできるようにします。

上部カバープレート/クランプアセンブリ
部品テープをしっかりと固定し、誤供給を防ぎます。

ロックピン/フィーダーロッキングノブ
機械の動作中に、フィーダーをフィーダーバンクのスロットに固定します。

フィーダーサイドカバープレート
内部部品とモーターハウジングを損傷や異物から保護します。

2. ドライブ＆電子部品

ステッピングモーターアセンブリ
フィーダーの内部メカニズムを駆動して、テープを正確に進めます。

ギアボックス/ドライブユニット
モーターからテープ送り機構にトルクを伝達します。

メインコントロールPCB
モーター制御、通信、センサー入出力を行います。

テープセンサーボード（存在＆エンドセンサー）
テープの存在を検出し、リールが終了または位置ずれした場合に警告します。

フィーダー信号ケーブル（4ピンまたは5ピン）
ピックアンドプレースマシンからフィーダーに電源と制御信号を提供します。

3. キャリブレーション＆メンテナンスツール

フィーダーキャリブレーション治具/テストフィクスチャ
機械外でのフィーダー性能のテスト、調整、検証を可能にします。

テープ巻き戻しリール
カバーテープの廃棄物を収集し、クリーンで効率的な操作を実現します。

スプリングプレート/圧縮プレート
供給中にテープのアライメントを維持するために圧力を加えます。

テープガイドサポートブラケット
テープパスの剛性と精度を確保します。

4. 保管と取り扱い

フィーダー保管ラック/カート
使用しないときに複数のフィーダーを整理して安全に保管するために使用します。

フィーダートレイ
交換中の整理された積み込み/荷降ろしに役立ちます。

これらのアクセサリは、CWEF-YE32-V8 32mm電動フィーダーのスムーズな操作、アライメント、およびメンテナンスに不可欠であり、他のSamsung電動フィーダー幅（8mm、12mm、24mmなど）全体で共有されることが一般的です。

関連部品番号 – Samsung CWEF-YE32-V8電動フィーダー

1. 機械部品

2. 電気/ドライブ部品

3. キャリブレーション/メンテナンスツール

これらの部品は、CWEF-YE32-V8を含むSamsung/Hanwha SMEシリーズ電動フィーダーで一般的に使用される直接交換または互換性のあるコンポーネントです。

FAQガイド – Samsung CWEF-YE32-V8電動フィーダー

1. CWEF-YE32-V8は何に使用されますか？

CWEF-YE32-V8は、キャリアテープからSMTマシン（SM、CP、DECAN、SMEシリーズなど）に中～大型の表面実装部品（コネクタ、IC、パワーモジュールなど）を供給するために使用される32mmインテリジェント電動フィーダーです。

2. どのSMTマシンと互換性がありますか？

電動フィーダーをサポートするSamsung/Hanwhaのピックアンドプレースマシンで動作します。これには以下が含まれます。

SMシリーズ：SM421、SM471、SM482
CPシリーズ：CP45、CP60
DECANシリーズ：S1、S2
SMEシリーズ：4ピンまたは5ピンをサポートするフィーダーバンク（コネクタバージョンを確認）

3. V8と古いV7バージョンの主な違いは何ですか？

V8バージョンには、内部ファームウェアの改善、より高速な供給サイクル、より信頼性の高いモーター性能、および新しいDECAN/SMEシステムとの互換性の向上が含まれています。

4. 電動ですか、それとも空気圧ですか？

完全に電動であり、内蔵モーターとPCBコントローラーを介して動作するため、圧縮空気は不要です。

5. どのサイズの部品またはテープをサポートしていますか？

テープ幅：32mm
次のような大型電子部品に適しています。

大型IC
RFモジュール
コネクタ
パワー半導体

6. 一般的な問題とそのトラブルシューティング方法は何ですか？

7. 最も一般的に交換される部品は何ですか？

モーターアセンブリ – J90551427A
ギアボックス – J90651417A
センサーPCB – J67031002A
テープガイドレール – J66021001A
カバーテーププッシャー – J66011003A
コントロールPCB – J90851407A

8. フィーダーをキャリブレーションまたはテストするにはどうすればよいですか？

フィーダーキャリブレーション治具（例：J13013001A）を使用して、SMTマシンの外部でフィーダーの送り、アライメント、およびエラー検出を確認します。

9. カバーテープの巻き戻しをサポートしていますか？

はい、操作中に廃棄カバーテープを管理するために、テープ巻き戻しリール（例：J13014004A）を装備できます。

10. どれくらいの頻度でメンテナンスを行う必要がありますか？

軽度な使用：1～2週間ごとに清掃と検査
ヘビーユース：リールまたはシフトごとに確認
四半期ごと：負荷に応じてモーターまたは摩耗した機械部品を交換
