高精度なサムスン CWEF-YE24-V7 フィッダー

サムスンフィッダー CWEF-YE24-V7

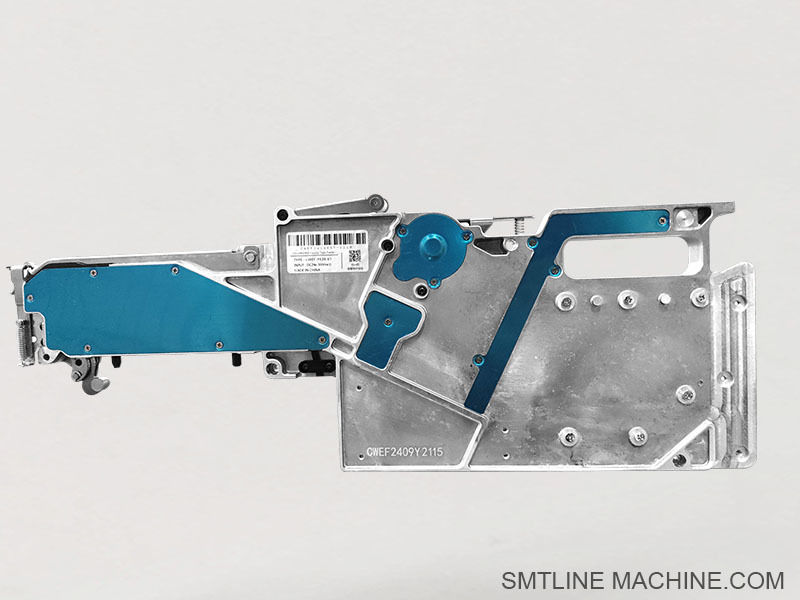

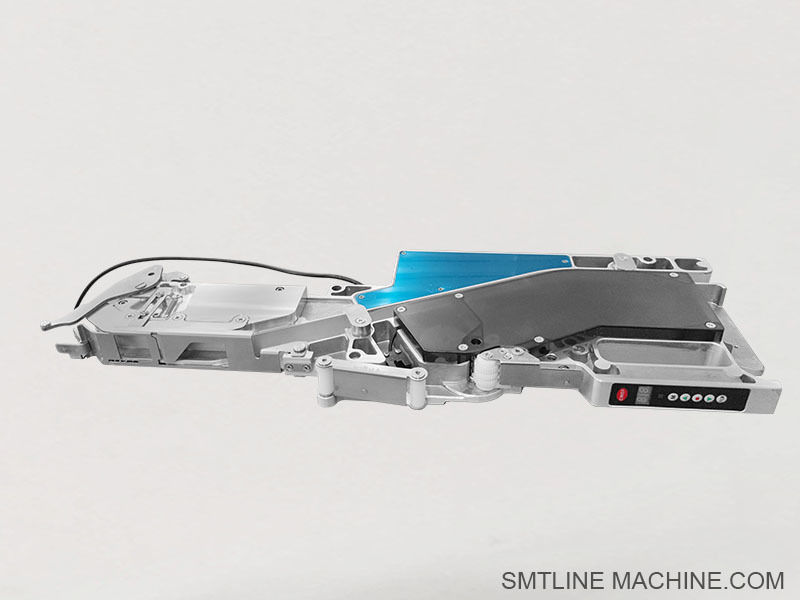

製品紹介 Samsung CWEF‐YE24‐V7 電動フィッダー

Samsung CWEF‐YE24‐V7は,Samsung/Hanwha SMTピック・アンド・プレイスマシン (SM/CP/SMEシリーズなど) で使用されている8mm電動フィッダのアップグレード版である.通常は,より信頼性の高いテープの進歩と最新のマシンファームウェアとのより良い同期のために,強化されたモーターと制御ロジックを含みます..

主要 な 特徴

圧縮空気の必要性をなくす,完全に電気駆動の給水器
抵抗,コンデンサ,小型ICなどのチップコンポーネントのための標準8mmテープ幅に対応
テープの存在を検知し,誤ったフィードを防ぐための組み込みエンコーダーとセンサー機能
4ピンまたは5ピンのコネクタタイプを持つサムスン/ハンフアのSMTライン用に設計
コンパクトな設計で,迅速な切り替え能力があり,ハイミックス生産に最適です

典型的な仕様

テープの幅: 8mm
ドライブ:内部モーター +制御電子 (V7論理)
コンネクタタイプ:機械モデルに応じて,古い4ピンおよび新しい5ピンフィッダーと互換性
固定: 標準的なサムスンフィッダーバンクレールと互換性
フィードバックとセンサーインターフェース:テープ端検出,前後感知,モーター状態信号

申請

SMT生産における小型の受動部品 (例えば,0402,0603,0805) の供給
迅速なフィッダー交換を必要とする高ミックス環境で使用
SM320,SM421,SM471,SM482,CP60,DECAN S1/S2,SMEシリーズなどのサムスンファミリーのマシンと互換性 (コネクタバージョンを確認)

一般的なメンテナンスと関連アクセサリー

公式の仕様書にアクセスできない場合でも,典型的な関連アクセサリーとスペアパーツは以下のとおりです.

テープガイドレール組
カバーテープの押す機とロール
モーターとギアボックスの部品
センサーPCBまたはエンコーダーボード
給水器の校正/試験装置
接続帯 (4ピンまたは5ピン)

関連アクセサリー Samsung CWEF-YE24-V7 フィーダー

1機械用アクセサリー

テープガイドレールの組立
配列テープをフィッダーメカニズムを通して正確に導きます
共通部分:J66021001A

カバーテープププッシャー
カバーテープを押して切り離して 部品を露出させる
共通部分:J66011003A

上部カバー組 / テープクランプ
給餌エリアを保護し,操作中にテープを固定します.
部分:J66031011A

ロッキングピン / フィッダー固定クリップ
装置のフィッダーバンクにフィッダーをロックします
部分:J70613008A

サイドカバープレート/フィッダーシェル
給水器の内部部品を保護する
部分:J66031017A

2電気部品

フードモーター組成
テープを押すための内部ギアを動かす
部分:J90551427A

駆動ギアボックス
テープメカニズムにモータートルクを転送します
部分:J90651417A

フードーの制御PCB
モーターを制御し ピック・アンド・プレイス・マシンと接続します
部分:J90851407A

フィッダーセンサー PCB/テープエンドセンサー
テープやテープ端の状態を検出します
部分:J67031002AまたはJ67021010A

配送ケーブル / 4ピンまたは5ピン接続器
電源とシグナルを機械に接続します
部分:J66011002A

3カリブレーション・メンテナンスツール

フィッダー・カリブレーション・ジグ/試験装置
オフラインの校正やフィッダー動きのテストに使用される.
部分:J13013001A

テープ リウインダー リール
操作中にカバーテープの廃棄物を集めます.
部分:J13014004A

スプリングプレート/圧縮スプリング
テープに圧力をかけて 安定した給餌をします
部分:J66031022A

テープガイド固定ブレーキット
餌の際にガイドレールをしっかりと握る.
部分:J66031013A

4. フィッダー 貯蔵と取り扱い

給水器の貯蔵ラック (ESDセーフ)
切り替え時や休憩時間中にフィッダーを保管するために使用されます.
部分:J13012003A

給餌用トレイまたはカート
移動装置で,複数のフィッダーを線の間を移動する.

関連部品番号 Samsung CWEF-YE24-V7 フィッダー

1機械部品

2電気・駆動部品

3ツールと周辺機器

これらの部品番号は,SM421,SM471,SM482,CP45などのサムスン/ハンフアSMTラインで連続的な高速運転を保証するCWEF-YE24-V7フィッダの定期的なメンテナンス,修理,アップグレードをサポートします.,そしてDECAN

常見問題ガイド Samsung CWEF-YE24-V7 電動フィッダー

1CWEF-YE24-V7 は何のために使われますか?

これは高速で電動駆動の8mmSMTフィッダーで,テープロール (通常0402,0603,0805) から三星/ハンフアSMTマシンに部品を供給するために使用されます.テープのインデクシングを自動化し,表面搭載部品の一貫したピックアップアライナメントを提供します.

2どのマシンと互換性がある?

電気フィッダーをサポートするほとんどのサムスン/ハンフアモデルと互換性があります.

SMシリーズ:SM320,SM421,SM471,SM482
CPシリーズ:CP40,CP45,CP60
DECANシリーズ:S1,S2
SMEシリーズ (フィーダーバンク V7対応)

接続器のタイプ (4ピンまたは5ピン) をマシンモデルで確認してください.

3CWEF-YE8-V7とCWEF-YE24-V7の違いは何ですか?

どちらも電動フィッダーであるが,YE24-V7は通常,より長いインデクシング範囲をサポートし,8mm帯幅内のわずかに大きい/より高いコンポーネントプロファイルに対応することができる.V7版には,強化された制御論理とフィードバック機能が含まれます.

4常識的な問題やトラブルシューティングのヒントは?

5給餌器はどのように電源と制御されますか?

内部ステップモーターが使用され,フィッダーPCBによって制御され,SMTマシンに接続された4ピンまたは5ピンコネクタで電気を供給される.圧縮空気を必要としない.

6通常 交換 する 部品 は 何 です か

モーター組装 ¥ J90551427A
駆動ギアボックス J90651417A
センサーPCB J67031002A
テープガイドレール J66021001A
カバーテープププッシャー J66011003A
給水器のロックピン J70613008A

7どうやってフィッダーをテストするか カリブレーションするか?

機械の外側でのモーター動作,配列,テープインデックステストのために,フィッダー校正ジグ (例えばJ13013001A) を使用する.

8給餌器をどのくらいの頻度で メンテナンスをする必要がありますか?

軽量使用: 1〜2週間に一度検査・清掃
重量生産:毎日,または毎回リール後に検査
負荷に応じて3〜6ヶ月ごとに磨かれた部品 (ガイドレール,モーター,センサー) を交換する

9テープを巻き戻せるか?

はい.給水器は,作業場を清潔に保ち,干渉を避けるために,オプションのカバーテープリワイル (例えば,J13014004A) をサポートします.

104ピンのフィッダーか 5ピンのフィッダーか?

後ろのインターフェースのプラグをチェック

4ピン:以前のSM/CPモデルで使用
5ピン:新しいマシンのための追加の信号線をサポートする (V7対応ロジック)
