効率的なコンポーネントのマウントのための精密サムスン CWEF-YE8-V7フィッダー

Samsungフィーダー CWEF-YE8-V7

製品紹介 – Samsung CWEF‑YE8‑V7 フィーダー

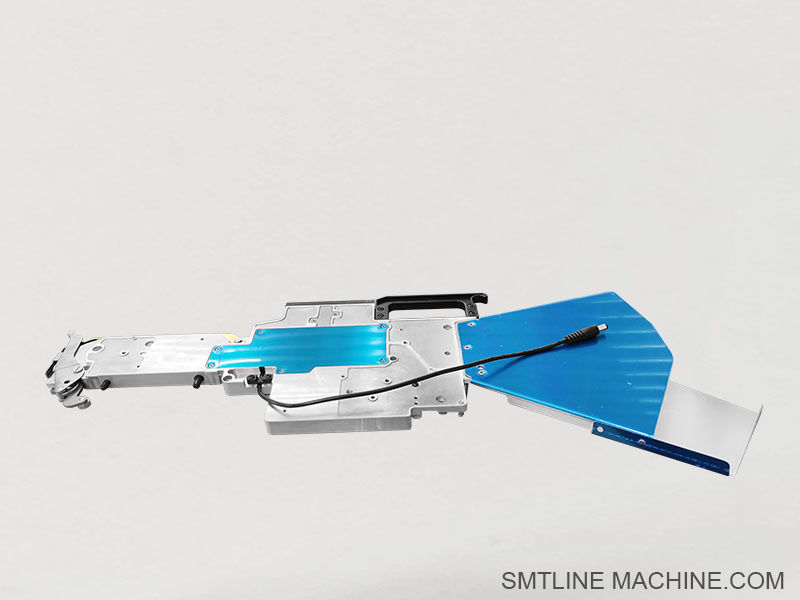

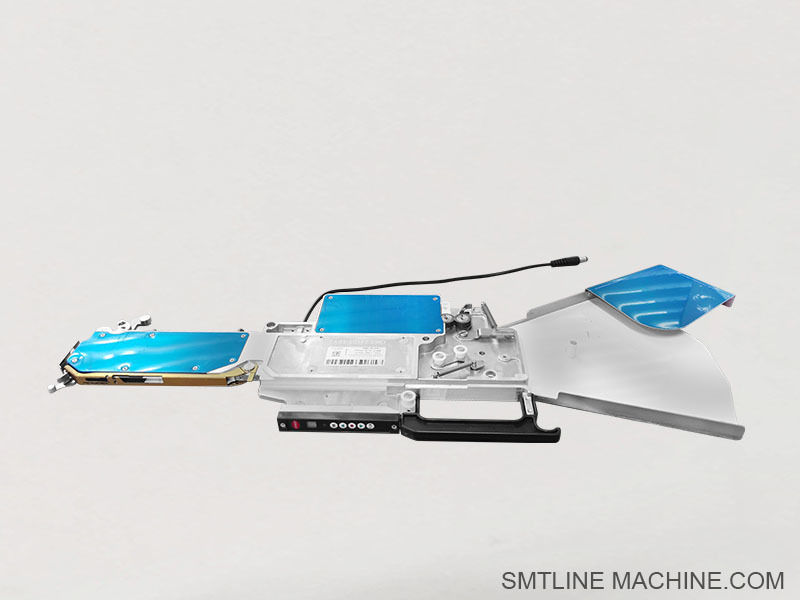

Samsung CWEF‑YE8‑V7 は、Samsung/Hanwha SMTマシン（SM/CP/SEシリーズのようなギア）とのシームレスな統合のために設計された高性能8mm電気フィーダーです。このインテリジェントフィーダーは、高速SMTアセンブリ中にチップ抵抗、コンデンサ、および小型パッシブコンポーネントのテープリールを確実に送り出します。

主な特徴

電気駆動システムは、調整可能なピッチ設定で正確な供給を保証します—空気圧は不要です
8mmテープ互換性、一般的に使用されるチップコンポーネントの標準フォーマット
SME/SM/CP/Hanwha互換性、Samsungのピックアンドプレースプラットフォームエコシステム全体で広くサポートされています
信頼性の高いエンコーダーとセンサーの統合により、テープの誤送りを防止し、コンポーネントのピック精度を向上させます&x20;
コンパクトで堅牢な構造で、高密度に配置されたフィーダーバンクに適合し、迅速な交換をサポートするように設計されています

一般的な仕様

テープ幅：8mm（標準）
フィーダー駆動：内蔵マイクロコントローラー付き電気モーター
インターフェース：Samsung/Hanwha SM/CPスタイルのコネクタ
ピン構成：通常、4ピンまたは5ピンバージョンが利用可能です&x20;
取り付け：Samsung / Hanwhaラインの標準ECMカセットラックと互換性があります

アプリケーション

大量生産と精密配置のためにSamsung / Hanwha表面実装アセンブリで使用
チップコンポーネント（0805、0603、1206）および小型パッシブの処理に最適です
迅速なロード/アンロード設計により、頻繁なフィーダー交換を伴う高混合製品の実行をサポートします

互換性と購入オプション

SMT部品サプライヤーを通じて、中古または再生品として販売されることが多く、保証付きでテスト済みです
複数のバリアントが利用可能：4ピン/5ピンコネクタスタイル、一部は更新されたV7制御ロジックを搭載しています
8mm CP40、SMシリーズ、およびトレイ供給構成で一般的に在庫されています

関連アクセサリ – Samsung CWEF-YE8-V7 フィーダー

1. フィーダー スペアパーツ

フィーダーカバー / カバープレート
キャリアテープをしっかりと保持し、絡まりや持ち上がりを防ぐために使用します。

テープガイドレール / ガイドプレート
高速動作中に8mmテープのスムーズで正確な供給を保証します。

プッシャーアセンブリ / テーププッシャー
供給中にカバーテープの適切な圧力と位置合わせを維持します。

テープセンサー / エンドセンサー
テープの存在または終了を検出し、正確なコンポーネントピック検出を保証します。

2. ドライブ & 機械部品

フィーダーモーター / ステッピングモーターアセンブリ
内部供給機構に電力を供給します（電気フィーダーは内蔵モーターを使用します）。

ギアセット / ギアボックス
モーターからフィーダースプロケットにトルクを伝達します。時間の経過とともに摩耗する可能性があります。

フィーダーシャフト / ピンローラーアセンブリ
動作中にテープリールを回転または安定させるのに役立ちます。

ロッキングノブ / 固定クリップ
フィーダーをフィーダーバンクまたはピックアンドプレースマシンのスロットに固定するために使用します。

3. 電気部品

フィーダーPCB（制御基板）
モーターロジックを管理し、SMTマシンインターフェースと通信します。

フィーダーケーブル / コネクタハーネス
フィーダーを制御信号と電源に接続します（通常、モデルに応じて4ピンまたは5ピン）。

フィーダーセンサーボード
テープの動き、カバーテープの位置、またはエラー検出を監視するためのオプションです。

4. フィーダー校正 & メンテナンスツール

フィーダー校正ジグ / フィクスチャ
SMTマシンの外で電気フィーダーをテストおよび校正するために使用します。

テープ巻き戻し機 / テープコレクションリール
供給中にカバーテープを収集して、干渉や絡まりを防ぎます。

クリーニングキット / 潤滑剤
ローラー、ギア、ガイドレールなどの機械部品のメンテナンス用です。

5. フィーダーラック / 保管

フィーダー保管カート
複数のフィーダーを整理して保管するための可動式カート。

フィーダーラック（ESD安全）
ロードおよびアンロード操作用の静電気安全フィーダーホルダー。

関連部品番号 – Samsung CWEF-YE8-V7 フィーダー

1. 機械部品

J66021001A – テープガイドレール
J66011003A – カバーテーププッシャーアセンブリ
J70613008A – ロックピン / ロッキングノブ
J66031011A – アッパーカバーアセンブリ
J66031017A – サイドカバープレート

2. ドライブ & 電気部品

J90551427A – フィーダーモーターアセンブリ
J90651417A – ドライブギアボックスユニット
J91751403A – モータープーリー / カップリング
J67031002A – テープセンサーPCB
J90851407A – フィーダーメインコントロールボード
J66011002A – フィーダー信号ケーブル / コネクタ

3. 校正 & メンテナンスツール

J13013001A – フィーダー校正ジグ / テストフィクスチャ
J67021010A – テープエンドセンサーアセンブリ
J66031013A – テープガイド固定ブラケット
J13014004A – カバーテープ巻き戻しリール

4. オプション & 一般アクセサリ

J13012003A – フィーダー保管ラック（ESD安全）
J25052013A – カバーテープ巻き戻しモーター
J66031022A – スプリングプレート（圧縮ブラケット）
J67041001A – テープ移動用エンコーダーセンサー

FAQガイド – Samsung CWEF-YE8-V7 電気フィーダー

1. CWEF-YE8-V7 フィーダーは何に使用されますか？

これは、SMTコンポーネント（通常は0402、0603、0805など）をテープリールからSamsung/Hanwhaピックアンドプレースマシン（SM、CP、DECANシリーズなど）に供給するために使用される8mm電気フィーダーです。

2. どのマシンと互換性がありますか？

CWEF-YE8-V7は、以下を含むさまざまなSamsung/Hanwha SMTプラットフォームと互換性があります。

SM320、SM421、SM471、SM482
CP40、CP45、CP60
DECAN S1/S2、およびSMEシリーズ
互換性を確認するために、モデルのフィーダーバンクの仕様（4ピンまたは5ピンバージョン）を確認してください。

3. 電気式ですか、それとも空気圧式ですか？

これは電気的に駆動され、内蔵モーターと制御PCBを使用しています。古い空気圧フィーダーとは異なり、圧縮空気は必要ありません。

4. どのコンポーネントサイズをサポートしていますか？

0402、0603、0805抵抗器とコンデンサ

8mmエンボスまたはペーパーテープの小型ICまたはLED
5. フィーダーの電源と制御はどのように行われますか？

フィーダーは、4ピンまたは5ピンの電気インターフェースを介してマシンに接続され、SMTマシンのソフトウェアによって制御されます。

6. 一般的な故障の症状は何ですか？

テープの詰まりまたは誤送

モーターがテープを送らない
マシンからの応答または認識がない
カバーテープが適切に剥がれない
これらは、モーター、センサー、PCB、または機械的な位置ずれの問題を示している可能性があります。

7. 一般的な交換部品は何ですか？

テープガイドレール（J66021001A）

モーターアセンブリ（J90551427A）
ギアボックス（J90651417A）
テープセンサーPCB（J67031002A）
カバーテーププッシャー（J66011003A）
8. フィーダーはどのようにメンテナンスされますか？

テープパスを定期的に清掃して、蓄積を防ぎます

ダウンタイム中にギアとモーターの機能をチェックします
摩耗または位置ずれした部品を直ちに交換します
校正ジグを使用して、フィーダーの動きをオフラインでテストします
9. カバーテープの巻き戻しをサポートしていますか？

はい。カバーテープ巻き戻しリール（例：J13014004A）を装備でき、生産中に無駄なテープをきれいに管理するのに役立ちます。

10. バージョンまたはコネクタタイプを識別するにはどうすればよいですか？

ラベルまたはリアコネクタを確認してください。

4ピンバージョン：古いマシンとの互換性

5ピンバージョン：新しいモデルまたは強化されたフィードバックシステム
ファームウェアバージョンまたは「V7」のマーキングも探してください。
