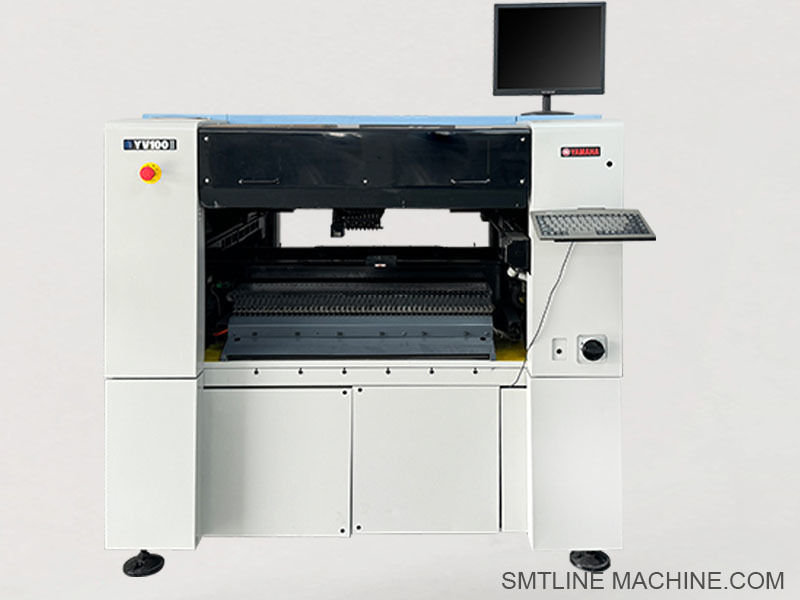

Yamaha YV100 スチール・メッシュ (YV100X) 検査/ピック・アンド・プレイス・マシン

中速車で high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

この機械は,特に速度と精度が決定的に重要な場合,中量生産や複雑な電子組成に使用するのに最適です.

主要 な 特徴

中間速度配置: ~18,000 部品/時間 (~0.2 秒/チップ) と ~2,100 QFP/時間 (~1.7 秒/QFP)
特殊な精度: ±0.05 mm (50 μm) の配置精度, ±0.03 mm (30 μm) の完全な繰り返し性
双駆動 閉ループ システム: 高信頼性 で 一貫した モーター化 制御 を 保証
幅広い構成要素:マイクロ0201チップから32mmの大きなQFP/BGA/CSPまで
高解像度の視力: 部品のピック,アライナメント,溶接ボール検査を検証するために2つのマルチビジョンカメラを使用します.
特殊なノズルのサポート:ヤマハのフライングノズルの設計は,デッドタイムを短縮し,奇形または敏感な部品に最適です&x20;
SMT統合:標準の8~56mmフィッダー,トレイ,スティック,ブールフォーマットと互換性;SMEMAプロトコルで通信

テクニカル仕様

PCB処理: 50 × 50 mm から 460 × 335 mm (一部のソースでは幅が 445 mm まで)
板厚さ:0.4~3.0mm ([深?? CNテクノロジー株式会社][1])
精度:チップ部品では ±0.1 mm,QFP/BGAビームでは ±0.08 mm
速さ: 小型の部品では ~18,000 CPH,大型QFPでは ~2,100 CPH
給餌器のサポート:最大100個のテープ給餌器と~80個のトレイ給餌器
電力: 3相 220 〜 240 / 380 〜 400 V, ~ 4 kVA ([深?? CNテクノロジー株式会社][1])
尺寸:約1.65 × 1.40 × 1.85 m;重量 ~1.4~1.6トン
空気圧:空気システムでは0.55MPa

申請

自動車,医療機器,消費電子機器などの部門を含む,高精度電子機器,高混合製造のための理想的な産業用制御システム.

利点

多用性: テープ,トレイ,スティック,大容量 給食器 に 収め られ ます
組み込み検査:部品の検証と欠陥検出のための多視カメラ
高効率:モジュール式設計とノンスタープドズルルーティング
使いやすさ: シンプルなインターフェース,耐久性のある鋳造枠

機械部品とアクセサリー

タイミング/コンベアベルト (例えば,ヤマハ YV100ベルト)
PCBの存在感知のためのコンベヤーセンサーヘッド
ノズルホルダー/ノズル棒 KV8‐M7760‐00X (ノズル76A) とKV8‐M71S0‐50X (吸管棒) など ([アリババ][3])
YV100II/X の 90K55 シリーズ の よう な 伺動 軸 モーター (X/Z)

電気・真空部品

掃除用電磁弁と噴嘴とヘッドの操作に使用される蒸気弁&x20;
CCDマルチビジョンカメラ (例えば,KV8‐M7310‐00X,KV8‐M73A0‐30X)

空気・気圧システム

ダンパーとシリンダー (例えば,ヤマハ YV100II 用の KG7‐M9165‐00X / KG7‐M9166‐00X) ([SMTスペアパーツサプライヤー]".
空気フィルター/電磁気弁 掃除と気圧制御のための組み立て&x20;

構造と運動部品

牽引チェーン/ケーブルチェーン
KL3‐M1348‐10X と K93‐M1388‐00X のようなヒンジ,スプリング&レギュレーターが メンテナンスに使用されます ([SMTスペアパーツサプライヤー♪ RHSMT]
[SMTスペアパーツサプライヤー♪ RHSMT] [SMTスペアパーツサプライヤー♪]

メンテナンスのキットと消耗品

フィルター要素,クリーナーブロック,真空ヘッドの検査と維持のためのセラミック真空フィルター&x20;
X/Y/Z軸組成に使用されるKV8-M712S-A0X / KV8-M713S-A0Xなどの軸/袖部品

共通部品番号の要約

ベルト:ヤマハ YV100 タイムリング/コンベヤーベルト
センサー:コンベヤーセンサーヘッド (モデル別)
ノズル/棒:KV8‐M7760‐00X (76Aノズル),KV8‐M71S0‐50X吸い棒 ([アリババ[3])
バキュムバルブとソレノイド:KV7‐M7171‐10Xなど
カメラ:KV8‐M7310‐00X,KV8‐M73A0‐30X CCDカメラ
シリンダーとダムパー:KG7‐M9165‐00X,KG7‐M9166‐00X

関連パーツ番号 Yamaha YV100シリーズ

ノズルと吸い込み部品

KV8-M7760-00X ノズル76A (一般用途)
KV8-M7710-00X ノジル71A
KV8-M7730-00X ノズル 73A
KV8-M71S0-50X 吸気ノズルの棒組
KV8-M71S0-A0X ノズルの棒袖 (精密袖)
KV8-M8870-00X ノズルシャフト組

ビジョン/カメラシステム

KV8-M7310-00X CCDカメラレンズユニット
KV8-M73A0-30X 多視カメラ (調整/検査)
KHJ-MC10U-00 視力システムの照明装置

モーション&ドライブコンポーネント

K87-M9155-H0X YV100II X軸モーター
KH1-M9161-00X Z軸モーター
KHJ-M9266-00X 給水装置の運転手 (気力駆動装置)
K87-M9195-00X 首を動かすベルト

空気/気圧部品

K46-M8527-COX 真空ユニットの空気フィルター
K46-M8527-10X 真空発電機 (噴嘴吸入用)
KG7-M9166-00X YV100頭用のダムパーシリンダー
KHJ-M9165-00X Zリフト用のミニ空気シリンダー

電気・センサー部品

KV7-M91K3-00X 搭載写真センサー
K46-M8591-00X 接近センサー
KV7-M7171-10X 磁気弁 (真空切換用)
K46-M8527-10X 真空ポンプ用静的フィルター要素

フレームと機械

K46-M114B-00X シャフトガイド (Z軸サポート)
KHJ-M1388-00X スプリングストレナー
KL3-M1348-10X マガジンストッパーメカニズム
K46-M7133-00X リフトシリンダー組

給食器/マガジン部品

KHJ-MC400-000 給水器インターフェースユニット
KHJ-MD100-00 雑誌サポートベース
K87-M91D0-H0X 給水器制御PCB

このリストには,ヤマハ YV100/X/XG/II 機械の保守,アップグレード,交換のために頻繁に要求される部品が含まれています.
