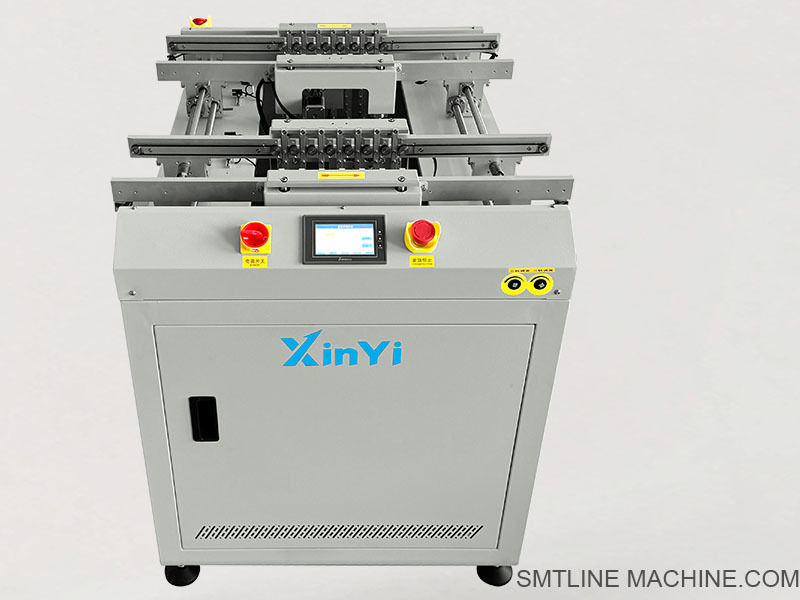

SMTLINE製、高精度PCBスクリーニング用デュアルトラックPCBバッファコンベアモデルXY-SX350S

二本道スクリーニングマシン (モデルXY-SX350S) 二本道PCBバッファコンベア (モデルXY-SX350S)わかった
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります




製品紹介 双軌スクリーニングマシン/PCBバッファコンベヤー

モデル:XY-SX350S

XY-SX350Sは,生産ラインの休憩や流量バランス中に一時的にPCBを保存 (バッファー),スクリーン,または通過するように設計された,高性能のダブルトラックPCBスクリーニングおよびバッファコンベヤーです.双車線のSMT線に 2つの独立した輸送路線があります効率と線利用率を向上させ,ボトルネックを回避する.

このモデルは,SPI,マウンター,AOI,リフローオーブンのような機器の間では特に有用で,タイミングの差異やラインバランスが必要である.

主要な特徴:

独立または同期運転のための二車線輸送システム
下流停止中にPCBを貯蔵するバッファ機能
臨時収容所または操作者の視覚検査のための検閲/検査区域
全線自動化に対応するSMEMAインターフェース
敏感なPCBを扱うのに適したESD安全ベルトとフレーム
複数のPCBサイズのための調整可能なレール幅
複数のモードをサポートします:通過,バッファ,手動検査

技術仕様:

応用シナリオ:

SPIとマウンターまたはマウンターとAOIとの間のバッファ
品質検査のための一時的なPCBスクリーニングエリア
2車線生産ラインのバランス
バッファリングが不要である場合のパススルーモード
LED,自動車,消費電子機器のSMTラインと互換性

選択可能 特徴:

シグナルタワーライト (3色)
文字列コードスキャナーのマウント
MES システム インターフェース
手動検査ステーション (増幅灯,操作台)
安全ライトカーテンまたはアクリルシールド
レーン幅の調整

関連アクセサリー モデル XY-SX350S

(双車線PCBバッファコンベア /スクリーニングコンベア)

1機械部品

CVR-DT350-ESD 双車線ESD安全コンベアレール (各車線あたりPCB幅350mm)
CVB-6ESD-DUAL 双車線PCB輸送用 6mm反静的タイマーベルト
SHP-GUIDE-2L350 双車線横ガイドレールの支架
ADJ-RW-H350 レーン幅の手動調整メカニズム (共有または独立)
FT-M12-80A 調節可能な平衡脚,M12スレッド,防滑設計
FRAME-ALU-XYSX ESD 安全な機械ベースのためのアルミ合金で覆われたフレーム
スクリーンブラケット 任意の視力検査用トレイブラケット/ストッパーアーム

2電気部品

光電感センサー (例えばオムロン E3Z-D61) 双方のレーンにおけるPCBの検出用
制限スイッチ (LX19-111) レーン位置または手動検査トレイの状態を検出する
ステップモーター (57BYGH76) 輸送ベルトを駆動する (レーン1本)
モータードライバー (DM542または同等の) ステップモーターの速度を制御する
PLCコントローラ (Mitsubishi FX3U-24MT) 通過/バッファ/スクリーニングロジックを管理する
タッチスクリーン HMI (Weinview TK6071i) 操作者のモード選択のためのインターフェース
SMEMAケーブル (SMEMA-CB10-DUAL) 双車線統合のための通信ケーブル
信号塔のライト (STL-3C-RGY220) ツーカラー指示灯

3. 選択用 氣動部品 (手動検査ストップを装備している場合):

AIRTAC SDA20×20 自動検査用のコンパクトストッパーシリンダー
AIRTAC 4V210-08 空気制御用 5/2-way 電磁弁
AC2010-02 FRLユニット (フィルター+レギュレーター+潤滑剤)
PU6-BK-ESD 6mm防静的PUチューブ

4メンテナンス&オプションキット

CVB-RB6-DT 代替ESD安全コンベアベルト
SNS-KIT-E3Z 代替センサーキット (E3Z+マウント)
TRAY-SX-INSPECT 手動検査用トレイ (取り外せる)
MAG-LAMP-KIT 腕付きのLED増幅灯 (検査区域用)
BCR-MNT01 条形コードスキャナーの固定支架
LC-400X20-ESD 安全ライトカーテン (オプション,幅400mm)

関連部品番号 双軌PCBバッファコンベヤー (モデルXY-SX350S)

機械部品

CVR-DT350-ESD 双車道ESDコンベヤーレール,各車道幅最大350mmのPCBをサポート
CVB-6ESD-DUAL 双車線輸送用の6mm反静的タイマーベルトセット
ADJ-RW-H350 手動のレール幅調節メカニズム
SHP-GUIDE-2L350 双方のレーンのガイドレールの支架,PCBの歪みを防止する
FT-M12-80A 防滑ベース付きの調整可能なM12機械脚

電気部品

オムロン E3Z-D61 光電センサー (拡散反射型)
LX19-111 ローラー型制限スイッチ,トレイの位置や機械的な制限を検出するために使用される
57BYGH76 ステップモーター, 57シリーズ,コンベアライン1台必要
DM542 ステップモータードライバは57BYGH76モーターと互換性がある
FX3U-24MT 三?? PLC,24の入力/出力点,二車線論理制御に適しています
TK6071i 7インチのWeinviewタッチスクリーンHMI,制御インターフェースと診断に使用
STL-3C-RGY220 赤,黄色,緑色の指示灯とバッサー (AC 220V) を搭載した信号塔灯
SMEMA-CB10-DUAL 上流/下流通信のための2チャネルSMEMA信号ケーブル

パネウマコンポーネント (選択可能,スクリーニング/ストッパー機能)

AIRTAC SDA20×20 検査ストップやバッファトレイ用のコンパクトな空気筒
AIRTAC 4V210-08 24V DC電磁気弁 空気シリンダーの操作を制御するために使用
AC2010-02 FRLユニット 空気フィルター,レギュレーター,潤滑液を組み合わせた
PU6-BK-ESD 6 mm 外径圧縮気管のための抗静的PU管

メンテナンスとオプションアドオン

CVB-RB6-DT 交換ベルトセット,反静的,両コンベアライン用
SNS-KIT-E3Z Omron E3Zシリーズ用のセンサーのマウントハードウェアキット
TRAY-SX-INSPECT 手動の視覚検査用の取り外す検査用トレイ
MAG-LAMP-KIT 調節可能な腕付きのLED増幅灯,検査区域に固定
BCR-MNT01 バーコードスキャナー支架,ハニーウェルとゼブラデバイスと互換性
LC-400X20-ESD 任意のESD安全ライトカーテン,検出面積400mm

FAQガイド 双軌PCBバッファコンベヤー (モデルXY-SX350S)

1XY-SX350Sの主な機能は何ですか?

XY-SX350Sは,SMTマシン間のPCBを一時的に保管,検査,または転送するために使用される,双軌スクリーニングとバッファコンベアです.路線停止を防ぐこと必要な場合は手動検査も可能です.

2生産ラインで通常どこで使われますか?

一般的に以下のような位置に置かれています.

SPIとマウント
マウンターとAOI
AOIとリフローオーブン
2車線SMT生産ラインの他のボトルネックポイント

3最大PCBサイズは?

各レーンは50×50mmから350×250mmまでのPCBサイズに対応します.カスタムサイズもご希望により利用できます.

4パススルーとバッファモードの両方で動作できますか?

そうだ 複数のモードに対応する

通過モード (通常の輸送)
バッファーモード (ラインの休憩中に一時停止)
スクリーニング/検査モード (手動チェックゾーン)

5SMEMA通信もサポートしていますか?

はい,SMEMAインターフェイスが2つ (レーンごとに1つ) で,SMT設備の上流と下流と通信できます.

6レーンの幅は調節可能ですか?

そう,コンベアには,手動または電動的なレール幅調整システムがあり,異なるボード幅を扱うことができます.

7どんなベルトを使ってるの?

輸送中に静電から敏感なPCBを保護するために設計された 6mmのESDセキュアタイムベルトを使用します.

8機械の標準の高さは?

輸送高度は900 ± 20 mmで,SMT線では標準で,機械脚で調整できます.

9空気供給が必要ですか?

機械には手動検査用のストップのような空気部品が含まれている場合のみです.その場合は,4~6 kg/cm2の空気圧が必要です.

10制御オプションは?

標準版: 基本操作用のボタンの制御
アドバンストバージョン: モード選択,速度調整,診断,アラームのためのPLC付きタッチスクリーンHMI

11選択可能な機能は?

信号塔のライト
文字コードスキャナーの支架
安全ライトのカーテン
手動検査用トレイ
視力検査用のLED増幅灯
MES インターフェース統合

12メンテナンスが必要ですか?

ベルト と センサー を 定期的に 掃除 する
ベルトの張力と着用を確認する
モーターとPLCの配線を四半期ごとに検査する
移動部品 (調整螺栓のようなもの) を月間滑油する

13典型的なリードタイムは?

標準型: 3~5 営業日
パーソナライズされたバージョン: 7~10 営業日
