SMT組立プロセスのための高速双軌PCBコンベヤー

双軌PCBコンベヤーわかった
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります

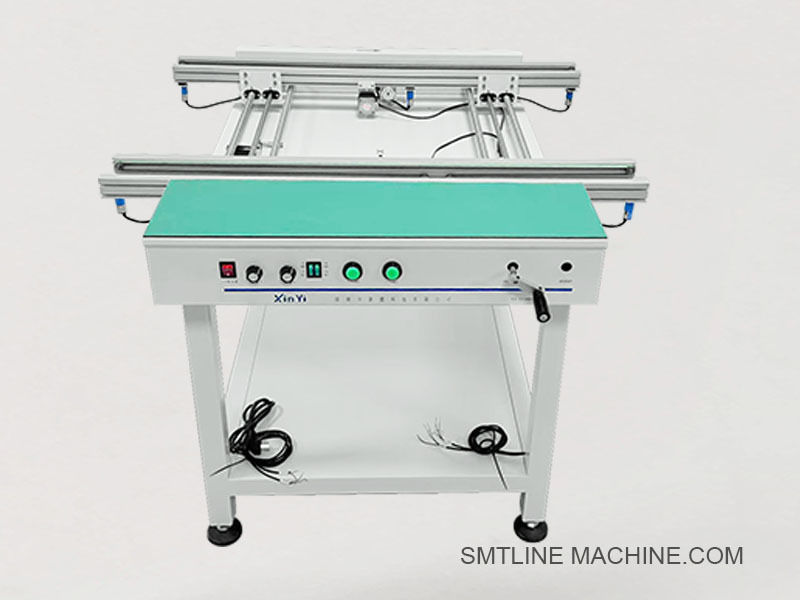

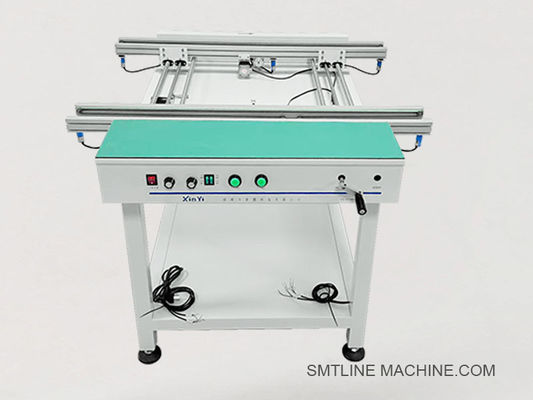

製品紹介 双軌PCB輸送機
"ダブルトラックPCBコンベヤー"は,PCBを2つの独立したレーンで同時に転送するために設計されたSMTインライン輸送装置です.双車線または高混合SMT生産ラインで高効率の運用を可能にする通常,スクリーンプリンター,SPI,マウンター,AOI,オーブンのような機械の間にインストールされ,両車線SMT機器のバランス,バッファリング,またはリンクに不可欠です.
このコンベアーは,ESD安全構造とSMEMA互換性により,スムーズで信頼性の高いボード転送を提供し,工場スペースを節約し,ラインダウン時間を短縮します.

主要な特徴:
2つの完全に独立したPCB輸送線路
2レーン同期または非同期生産をサポートする
各レーンにおけるSMEMA通信に対応する
調整可能なレール幅 (手動またはモーター化)
ESD安全構造 (反静的ベルトとフレーム)
選択可能なバッファリング,バイパス,または蓄積モード
高さ調節可能な足跡でコンパクトな足跡

技術仕様:


応用:
SMTマシン間のPCB転送 (プリンター,SPI,マウンター,AOI)
双車線生産均衡
オーケーボードの輸送 双軌AOIまたは試験ステーションから
LED,自動車,消費電子機器の組み立てラインに最適

選択可能 特徴:
信号塔灯 (鳴き声付きR/Y/G)
NG/OK分離論理
モーター式幅調整
MES接続モジュール
文字列コードスキャナーのマウント
安全カバーやカーテン










関連アクセサリー 双軌PCBコンベヤー
1機械部品
2車線ESD安全なコンベアレール 保護された端クランプPCB輸送のために
幅調節メカニズム 手動またはモーター化された螺旋式レール調節機
ESDタイムベルト (ダブル) 円滑なPCB移動のための6mmまたは8mmの反静的ベルト
調節可能な支柱足 (M12型) 輸送機を安定させ,平坦化するために使用されます
輸送機フレームパネルと横のガイド 断熱性のあるアルミ合金構造
ベルト の 調整 と 張力 を 維持 する
2電気部品
光電感センサー (例えば,オムロン E3Zシリーズ)
制限スイッチ 機械的なストロークまたは幅検出のために
ステップモーターやACモーター (二重駆動) レーンごとに独立してベルトを動かす
モータードライバー (リードシャインまたは同等の) ステップモーターの速度と方向を制御する
信号塔灯 (3色) 状態表示:実行,停止,エラー
PLCコントローラー 輸送論理,幅調整,信号タイミングを管理する
タッチスクリーン HMI またはボタンを押すパネル 操作者インターフェース
SMEMAインターフェースケーブル (2セット) 左/右線統合のためのダブルSMEMA
3. パネウマコンポーネント (タップが付いている場合)
パネウマティックストップシリンダー (AIRTAC SDAシリーズ)
磁気弁 (AIRTAC 4V210-08) ストップへの空気流を制御する
FRL ユニット (フィルター + 調節器 + 潤滑剤)
反静的PU管 双軌部品への空気路線用
4メンテナンス/オプションアクセサリー
代替ESDベルト 定期的な磨きのために
センサーの固定支架 調整可能なアルミホルダー
条形コードスキャナーのマウント
防塵カバー (オプション) 防塵カバー
安全ライトカーテン 自動車輸送中に操作者を保護する
電源スイッチと緊急停止ボタン 操作安全と停止制御のために






FAQ ガイド 双軌PCBコンベヤー

1双軌PCBコンベアは何のために使われますか?
高速SMT生産ラインで2つの独立したレーンで同時にPCBを輸送するために使用されます.一般的な用途には,二レーンマシンを接続する,バランスライン流量,検査後にNG/OK板を操作する.

2単列車より二列車メリットは何ですか?
2 つのレーンを同時に処理することで,スループットを倍にする
2種類の板やプロセスが並行生産可能
2 つの単車線輸送機と比較してスペースを節約します
AOI,SPI,プリンターからマウンター,またはオーブンの出力接続に最適

3輸送機の幅は調節可能ですか?
はい.ほとんどの双軌輸送機は,異なるPCBサイズに対応するために手動またはモーターで調整可能なレール幅を持っています.各レーンは,設計に応じて独自の調整または共有メカニズムを持つ可能性があります.

4どのPCBサイズがサポートされていますか?
通常,トラックあたり50 × 50 mmから460 × 250 mmを支える
要求に応じてカスタム 幅が提供されます

5標準コンベアーの高さは?
標準の高さは900 ± 20 mmで,SMTライン機器と互換性がある.
調整可能なサポート脚は,高度を細かく調整するために含まれています

6どんな制御方法が利用可能ですか?
基本版: 押すボタンのパネル
アドバンストバージョン:タッチスクリーン HMI + PLC
制御オプションには,スタート/ストップ,幅調整,速度制御,アラームリセットが含まれます.

7SMEMA対応ですか?
はい.この二列輸送機には,上流と下流の機械との簡単なインライン統合のために2組のSMEMAコネクタ (レーンごとに1組) が含まれています.

8ベルトの種類は?
抗静的 (ESD-safe) 計時ベルトを使用します.通常は幅6~8mmです.
ベルトは,静電損傷なく,穏やかで安定したPCBの動きを保証します

9空気供給が必要ですか?
パンネマティックストップまたはゲートで装備されている場合のみ
含まれている場合,必要な空気圧は通常4~6kg/cm2です.

10一般的なオプションの特徴は?
信号塔灯 (鳴き声付きR/Y/G)
文字列コードスキャナーのマウント
モーター式幅調整
MESシステム統合
NG/OK ディバーター
安全ライトカーテンまたはアクリルカバー

11メンテナンスの要件は?
ベルトとセンサーを毎週掃除する
ローラー,ポリー,ガイドレールを月間滑らかにする
ベルト の 磨き を 検査 し,必要 に かなっ て 交換 する
モーターとPLCの接続を四半期ごとにチェックする

12配達時間はどのくらいですか?
標準型: 3~5 営業日
パーソナライズされたサイズまたは特徴: 7~10 営業日
