高速PCB並行搬送機（XY-465、XY-460）自動生産用

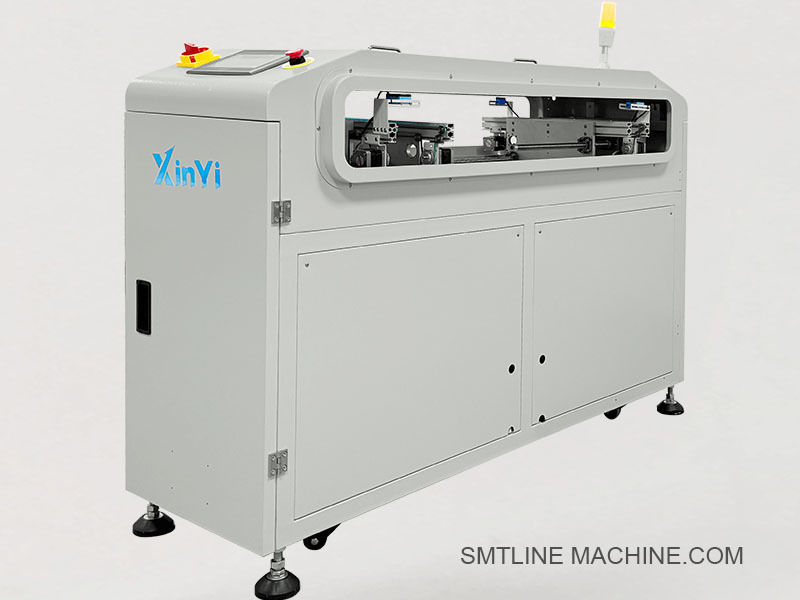

PCBパラレル搬送機（モデルXY-465 XY-460）​

当社は11年の実績があり、品質保証と迅速な納期で、お客様にとって最良の選択肢となることをお約束します。



製品紹介 – PCBパラレル搬送機（モデルXY-465 / XY-460）

PCBパラレル搬送機、モデルXY-465およびXY-460は、SMT組立ラインにおいて、PCBを並行する生産ラインまたは装置間で横方向（側面）に移動させるように設計されています。特にマルチラインまたはデュアルレーン構成において、基板の回転なしにスムーズかつ正確な水平搬送を保証します。

これらの機械は、2つのラインを接続したり、ラインバランスを取ったり、プリンターやSPIからマウンターや検査システムに基板を移動させるために広く使用されています。特に、レイアウトの制約により直接的なインライン搬送ができない場合に有効です。

主な特徴

装置またはライン間でPCBを精密にパラレル搬送
正確な位置決めが可能なスムーズなスライド機構
様々なPCBサイズに対応する調整可能なコンベア幅
双方向（XY-465）または単方向（XY-460）モデルをご用意
ESD対応設計、アルミニウムフレームとステンレス鋼プラットフォーム
タッチパネルまたはボタン操作、PLC制御
コンパクトな設置面積、SMT生産ラインへの容易な統合
インライン制御用のSMEMAインターフェース互換

技術仕様

用途

並行SMTライン間でのPCBの搬送
あるトラックから別のトラックへのPCBの流れの切り替え（例：SPIからAOIへ）
高速デュアルレーン操作の処理
LED、自動車、大型パネルPCBラインに最適

オプション機能

信号灯（R/Y/G）
バーコードスキャナーマウント
電動幅調整
バッファリングまたはアライメントモジュール
MESインターフェース統合

関連アクセサリ – XY-465 / XY-460 PCBパラレル搬送機

1. 機械部品

2. 電気部品

3. 空気圧部品（ストッパーまたはプッシャーを構成する場合）

4. メンテナンス/オプションアクセサリ

1. 機械部品

HIWIN-MGN15H-400 – 400 mmリニアガイドレール
HIWIN-MGN15H-C – MGN15リニアガイドブロック（上記レールと互換性あり）
TBI-SFU1204-400 – ボールねじアセンブリ、直径12 mm、長さ400 mm
CVB-6ESD-PT – 6 mm幅ESD対応タイミングベルト
SHP-PLATE460 – ステンレス鋼シャトルプレート、長さ460 mm
FT-M12-80A – 調整可能な機械フット、M12ねじ、高さ80 mm

2. 電気部品

57BYGH76 – NEMA 23ステッピングモーター、2.8A
DM542 – Leadshineステッピングモータードライバー
Omron E3Z-D61 – 光電センサー、NPN出力、拡散反射型
LX19-111 – ストロークフィードバック用コンパクトリミットスイッチ
Weinview TK6071i – 7インチHMIタッチスクリーン、RS232/RS485インターフェース
STL-3C-RGY220 – 3色信号灯、ブザー付き、220V AC
ESB-22R – 22 mm非常停止ボタン、ツイストリセット
SMEMA-CB10 – 10ピンSMEMA通信ケーブル

3. 空気圧部品（オプション）

AIRTAC SDA25×20 – コンパクトエアシリンダー、25 mmボア、20 mmストローク
AIRTAC 4V210-08 – ダブルソレノイドバルブ、5/2ウェイ、24V DC
AC2010-02 – FRLユニット（フィルター、レギュレーター、ルブリケーターコンボ）
PU6-BK-ESD – 6 mm黒色ESD対応エアチューブ

4. メンテナンス＆オプションアクセサリ

VG32-LUBE – ボールねじとリニアレールの潤滑油
CVB-RB6-DUAL – スペアESD対応タイミングベルト、6 mm幅
SNS-KIT-E3Z – スペアセンサーキット（E3Z + ブラケット）
BCR-MNT01 – バーコードスキャナー取り付けブラケット
LC-400X20-ESD – 安全ライトカーテン、400 mm幅、ESD対応

FAQガイド – PCBパラレル搬送機（モデルXY-465 / XY-460）

1. PCBパラレル搬送機は何に使用されますか？

パラレル搬送機は、隣接するSMT生産ラインまたは装置間でPCBを横方向（側面）に移動させるように設計されています。マルチライン構成での非回転、水平搬送を可能にし、スムーズで効率的な基板処理を保証します。

2. XY-465とXY-460の違いは何ですか？

XY-465：双方向（左右）搬送をサポートし、PCBを両方向にシャトルできます。
XY-460：単方向搬送をサポートし、通常は片側のみ（左→右または右→左）です。

3. どのような用途がありますか？

並行SMTライン間でのPCBの搬送
インライン搬送が不可能な場合のPCBの流れ方向の変更
SPI、AOI、ピックアンドプレースシステムなどの機械の接続
デュアルレーンまたはハイミックス生産ラインのバランス調整

4. どのようなPCBサイズに対応していますか？

標準PCB範囲：50 × 50 mmから460 × 250 mm
カスタム寸法はリクエストに応じて利用可能
幅調整は、モデルに応じて手動または電動にできます

5. SMEMA通信はサポートされていますか？

はい。XY-465とXY-460の両方に、上流および下流の装置との容易なインライン統合のためのSMEMA互換インターフェースが装備されています。

6. 搬送はどのように行われますか？

シャトル機構は、リニアガイドレールとボールねじを使用し、ステッピングモーターまたはサーボモーターによって駆動され、基板を回転させることなく正確な横方向の位置決めを行います。

7. どのような制御オプションがありますか？

タッチスクリーンHMIまたはボタン制御パネル
正確な自動化のためにPLCによって制御
プログラム可能な移動シーケンスと搬送ロジックをサポート

8. エア圧は必要ですか？

オプションの空気圧ストッパーまたはプッシャーが取り付けられている場合のみです。その場合、4～6 kg/cm²のエア供給が必要です。標準のシャトル操作は電気式です。

9. 機械の高さと速度はどれくらいですか？

高さ：900 ± 20 mm（調整可能なフットを含む）
標準サイクルタイム：PCBサイズと構成に応じて、搬送あたり5～8秒

10. どのようなオプション機能がありますか？

信号灯（ブザー付きR/G/Y）
バーコードスキャナー取り付けブラケット
安全ライトカーテン
電動幅調整
MESシステムインターフェース

11. どのようなメンテナンスが必要ですか？

レールとベルトの定期的な清掃
ボールねじとガイドの潤滑（例：VG32オイルを使用）
センサー、モーター、配線の検査
ベルト、センサー、またはシリンダーのスペアパーツ交換

12. 納期はどれくらいですか？

標準モデル：3～5営業日
カスタム構成：7～10営業日
在庫状況に応じて緊急注文に対応
