ハイライト
ドッキングステーション PCBコンベア
,双軌PCBコンベヤー
,シームレス搬送用 PCBコンベア
-
ブランドsmtline
-
モデルドッキングステーション 双軌PCBコンベヤー
-
キャパシティ1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者smtline
-
状態新品
-
起源の場所中国
-
ブランド名smtline
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号ドッキングステーション 双軌PCBコンベヤー
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,ペイパール
-
供給の能力10個/日
高効率ドッキングステーション デュアルトラック PCBコンベア シームレスな基板搬送用
ドッキングステーション 双軌PCBコンベヤーわかった
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります

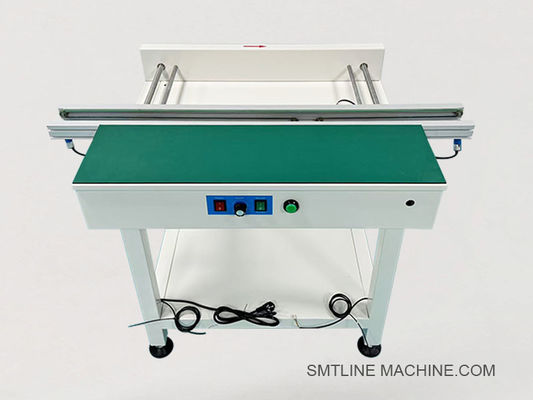

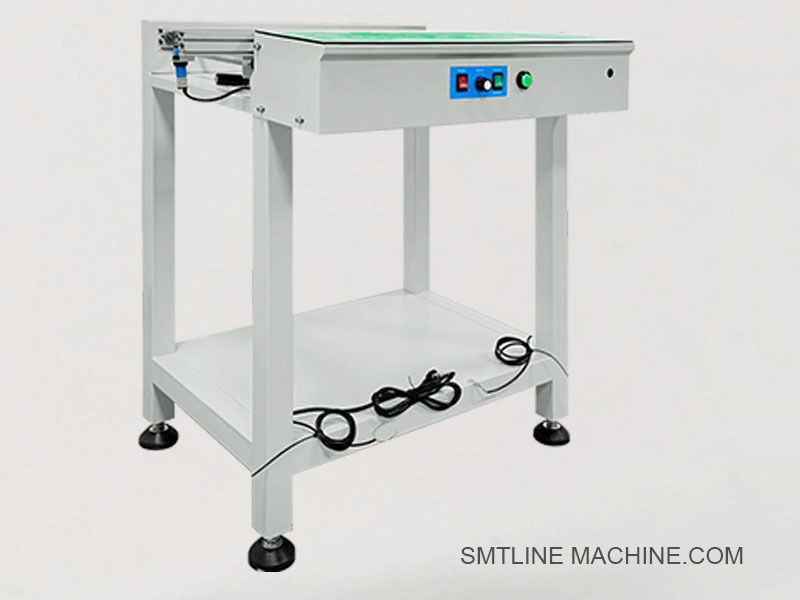

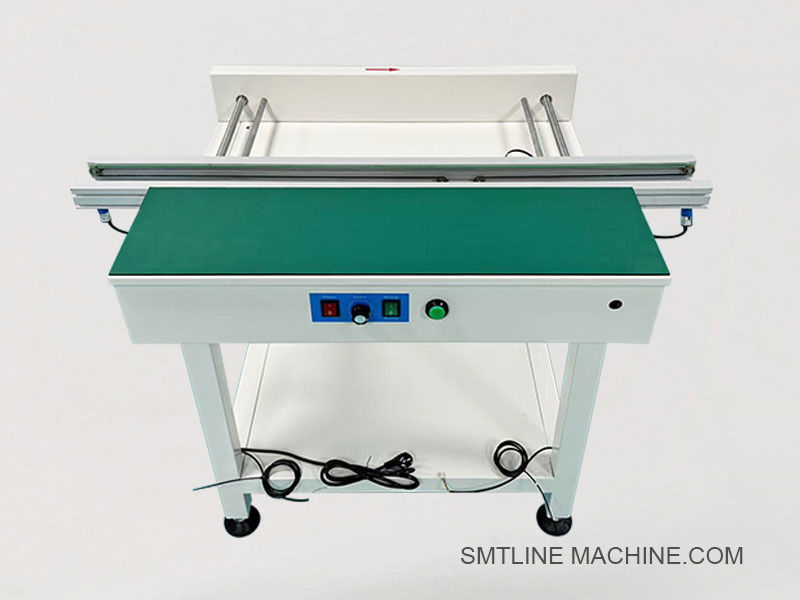

製品紹介 ドッキングステーション 双軌PCBコンベヤー
ドッキングステーション・ダブル・トラックPCBコンベヤー (Docking Station Dual Track PCB Conveyor) は,上流と下流の機器間のPCBをバッファリング,転送,またはインターフェースするように設計された高効率のインラインSMT輸送モジュールである.双軌システムこのコンベアーは,2つの独立したPCBラインを同時に動作させ,2つのラインのSMT生産ラインのスループットを最適化します.
主要 な 特徴
双車道設計: 2つのPCBを同時に転送し,双車道線での生産性を倍増させる.
精密な縁クランプコンベアレール:幅を調整して,幅が幅広く調整できます.
SMEMA対応: 上流・下流の機械に簡単に統合できます.
内蔵ドッキングバッファ:次のマシンが忙しくなった場合,一時的にPCBを保持する.
モジュール型アルミフレーム: 頑丈で,反静的で,維持が簡単です.
ユーザに使いやすい制御: LED インジケーター付きのタッチスクリーンまたはボタンパネルインターフェース
オプションモード: ライン構成に応じて通過,停止,蓄積,バイパス可能.
テクニカル仕様
| ポイント | 仕様 |
| モデル | DS-DT600 (例) |
| 輸送機のタイプ | 二本線型縁コンベア |
| PCB サイズ | 50 × 50 mm 線路あたり460 × 250 mm |
| コンベヤー幅調整 | 手動式またはモーター式 (オプション) |
| 輸送機の速度 | 調整可能な0~1000mm/min |
| 輸送機の高さ | 900 ± 20 mm |
| 輸送方向 | 左から右 / 右から左 (カスタマイズ可能) |
| 電源 | AC 220V 50/60Hz |
| 制御システム | PLC + タッチスクリーン / ボタンパネル |
| 空気供給 | 4~6 kg/cm2 (気圧ストップを含む場合) |
| フレーム素材 | ESD アルミプロファイル |
選択可能な特徴
通過または蓄積モード
センサー制御の起動/停止
警報指示のための灯塔または鈴
文字列コードスキャナーのマウント
モーター式幅調整
バッファータイマー/バイパスモード
申請
SMTラインバランスとバッファリング
双車道SMT生産ラインのサポート
ピック・アンド・プレース・マシン,リフロー・オーブン,AOIとの間にドッキング
関連アクセサリー ドッキングステーション 双軌PCBコンベヤー
1機械用アクセサリー
| アクセサリー | 記述 |
| 双軌ガイドレール | 各レーン (調整可能な幅) のESD安全なアルミまたは鋼筋のレール |
| 軌道の幅調整ハンドル | 手動によるレール間隔変更 (またはモーター化されたスクリュードライブオプション) |
| コンベアベルト/チェーン | 乗用車用ESD安全タイマーベルトまたはフラットベルト |
| エッジサポートロール | 長い移動中にPCBの下降を防ぐ |
| 静止性のない作業台パッド | 操作者の安全と保護のため,フレーム端に設置 |
| 高さ調節可能な足 | 上流/下流の設備に一致するようにコンベアーの高度を水平化するために |
2電気部品
| アクセサリー | 記述 |
| 光電センサー | 入口,中部,または出口点でPCBを検出する (トラックごとに) |
| 制限スイッチ | 列車やガード位置の変化を検出する |
| タッチスクリーン パネルやボタン | 輸送機の制御のための人間機械インターフェース (HMI) |
| LED信号塔 | ステータス表示のための赤/黄色/緑のスタックライト |
| 電源スイッチと制御ボード | モーター/センサーを動かし ロジックを操作する |
| SMEMA通信ケーブル | 他のSMTマシン (両方のトラック) とインライン制御を可能にします. |
3. コントロール&論理コンポーネント
| アクセサリー | 記述 |
| PLCコントローラ | 各コースのタイミング,センサー,バッファリング,モードを制御する |
| スピードコントローラー (VFD) | 各レーンで独立してコンベヤーモーターの速度を制御する |
| モータードライバーボード | ステップモーター/サーボモーター操作 (モーター化幅調整が使用されている場合) |
4. 選択用気圧部品
| アクセサリー | 記述 |
| ストップシリンダー | バッファリングや待機段階中に,一時的にPCBを保持する |
| 磁気弁 | パンネマティックストップへの空気の流れを制御する |
| 空気フィルター調節器 (FRL) | パンネマティック部品のための清潔で乾燥した空気を確保します |
| PU空気管 | 防静的空気ホース |
5メンテナンスとアップグレードオプション
| アクセサリー | 記述 |
| 潤滑油 | 駆動ギアや鉄道システム (VG32または同等の) |
| 掃除用道具 | ESD 安全なブラシ,タオル,圧縮空気 |
| 交換ベルト | 両軌道のための予備の平面帯またはタイマー帯 |
| 予備センサーセット | オプティカル検出のためのバックアップエミッター/受信機 |
| 文字列コードスキャナーのマウント | コードスキャン/追跡可能なフレーム付属品 |
| ライトカーテン (オプション) | オープン アクセス エリアのオペレーター保護 |
関連部品番号 ドッキングステーション 双軌PCBコンベヤー
1機械部品
| 部品名 | 部品名 |
| 双軌ガイドレール (左) | ESD アルミレール 300 mm 長さ |
| 双軌ガイドレール (右) | 対応する右側ガイド |
| 幅調整鉛スクリューセット | 両方のレーンの手動調整セット |
| コンベアベルト (ESD) | 6 mm 幅のESD安全タイマーベルト |
| エッジサポートロール | Ø20mmローラー 長板の安定性 |
| 調整可能な機械足 | M12糸,高さ80mm,振動防止 |
2電気部品
| 部品名 | 記述 |
| 光電感センサー (入力) | 入口/出口PCB検出 |
| 光電感センサー (中段) | 中部コンベヤーセンサー,拡散型 |
| シグナルタワーライト (3色) | 赤/緑/黄色 220V 鳴き声付き |
| タッチ ボタン パネル | 双軌操作パネル |
| 電源スイッチ (メイン) | フューズ保護付きのローカー型 |
| SMEMAケーブル (10ピン,ダブルレーン) | 双軌SMT線の通信ケーブル |
3コントロール&ロジック部品
| 部品名 | 記述 |
| PLCコントローラ (三??) | 制御 双車線論理 |
| タッチスクリーン HMI (ワインビュー) | 双車線制御用の7インチスクリーン |
| インバーター/スピードコントローラ | コンベアモーターの速度制御装置 |
| モーター (コンベヤードライブ) | エンドクランプコンベヤー用60W 24V DCモーター |
4パネウマ・アクセサリー (含まれている場合)
| 部品名 | 記述 |
| ストップシリンダー (x2) | コンパクト空気シリンダー Ø25 mm 穴 |
| 磁気弁 (ダブル5/2) | AIRTAC 5/2-way バルブ,ダブルチャネル |
| FRL ユニット (空気準備) | フィルター・レギュレーター・潤滑剤 コンボ |
| PUエアチューブ (6mm,黒) | 6mm ESD 安全な空気管 |
5選択可能 / メンテナンス部品
| 部品名 | 記述 |
| 潤滑油 | 駆動軸と線形ガイドレール用 |
| 予備センサーキット (2対1) | 入口・出口センサー交換セット |
| 交換時帯 | 6mm 双軌タイマーベルト (备用) |
| バックコードスキャナー マウントブラケット | 双車線スキャナー設置用 |
| 安全ライトカーテン (オプション) | 400 mm 幅,ESD 安全,両車線対応 |
FAQガイド ドッキングステーション 双軌PCBコンベヤー
1双軌ドッキングステーションPCBコンベヤーとは?
これは,スクリーンプリンター,マウンター,AOI,PCBなどの機械の間,PCBを転送,バッファリング,またはドッキングするために,2つの独立したトラックで設計されたインラインSMTコンベヤーシステムです.2回行生産ラインのオーブン.
2双軌設計の利点は?
コンパクトなフットプリントで2倍の出力
異なるまたは同一のPCBの並行生産をサポートする
左/右線を独立して管理することで,待ち時間を短縮します
LED,テレビ メインボード,ハイミックス SMT ラインに最適
3ドッキングステーションの機能は?
PCB を 1 つのマシンから別のマシンに転送する
次の駅が忙しい場合,バッファ PCB
マシン間のタイミングをマッチします
バイパス,パス・スルー,または蓄積モードのオプション
4どのPCBサイズがサポートされていますか?
典型的な範囲:トラック1列50×50mmから460×250mm
輸送機の幅は,手動またはモーターで調節可能
要求に応じてカスタムサイズ
5輸送機の高度と方向は?
標準高さ: 900 ± 20 mm
輸送方向:左から右へ,または右から左へ (カスタマイズ可能)
6SMEMA通信はサポートされていますか?
はい コンベアーは両車線でSMEMA対応で 上下SMT機器との通信を可能にします
7制御の種類は?
タッチスクリーン HMI またはボタンの制御パネル
信頼性の高い性能のためのPLCベースの自動化
センサーベースの自動スタート/ストップとレーン特有の制御をサポートします
8パンエマティックストップは付属ですか?
パネウマティックストップはオプションだが,ボードの位置とバッファリングを制御するために通常含まれている.使用する場合,4~6kg/cm2の空気圧を必要とする.
9常用部品やオプション部品とは?
コンベアベルト (ESD安全タイマーベルト)
光電センサー (Omron E3Z/E3Fシリーズ)
押すシリンダー (ストッパー機能用)
信号塔の灯り
バークコードスキャナー・ブラケット
SMEMAケーブル
10メンテナンスが必要ですか?
日常: ベルトを洗い,センサーをチェックする
毎週: 鉄道幅メカニズムとモーター駆動を検査
月間: 滑滑線を塗り,電線/空気管を検査する
必要に応じて,着用したベルトやセンサーを交換する
11カスタマイズできる?
はい! パーソナライゼーションは,以下のようなものです:
輸送機の幅や高さ
追加センサー
モーター式幅調整
多モード論理 (通過,蓄積,拒絶バイパス)
バークコードスキャナー統合
MES対応のインターフェース
12配達時間はどれくらいですか?
標準構成: 3~5 営業日
パーソナライズされたモデル: 7~10 営業日
緊急配送は 備蓄部品でサポートします
お前にできるのは
1. 私たちはあなたのためにFULL SMTソリューションを提供します
2我々は,我々の設備でコア技術を供給します.
3私たちは最もプロフェッショナルな技術サービスを提供します
4SMT工場の設置に豊富な経験があります.
5SMTに関するあらゆる問題を解決できます
