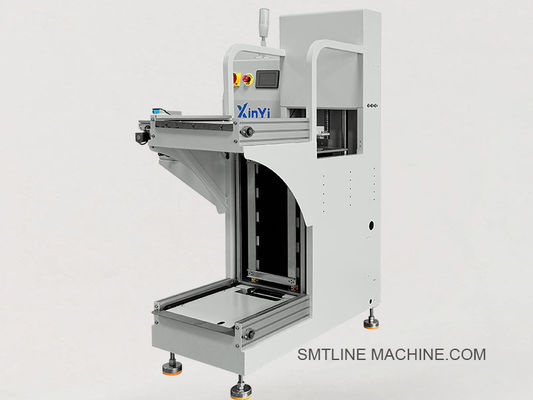

効率的なSMTライン自動化とボード処理のためのL型PCBダウンローダー
当社は11年間営業しており、品質と迅速な納品を保証し、お客様にとって最良の選択肢となるでしょう。
製品紹介 – L型PCBダウンローダー（アンローダー）
L型PCBダウンローダーは、L型PCBアンローダーとも呼ばれ、SMT生産ラインの終端で使用され、完成したPCBを自動的にストレージマガジンにアンロードします。L字型の構造により、マガジンラックをコンベアに対して垂直に配置し、設置面積を節約し、コンパクトな環境でのマガジンの取り扱いを容易にします。
主な特徴
L字型マガジン配置：マガジンをコンベアに対して90度の角度に配置することで、フロアレイアウトを最適化します。
完全自動アンローディング：プッシュアームとリフトシステムを使用して、コンベアからマガジンスロットにPCBを転送します。
タッチスクリーン操作：操作モード、リフト制御、診断を設定するための直感的なHMI。
プログラム可能なスロット制御：空スロットスキップ、調整可能なアンローディングピッチ、およびフルマガジン検出をサポート。
SMEMA互換：AOI、リフロー、または検査装置とのインライン通信を可能にします。
安全で安定した設計：ESD安全構造のアルミニウムフレーム、非常停止ボタン、および保護カバー。
技術仕様
| 項目 | 仕様 |
| モデル | L型PCBダウンローダー/アンローダー |
| PCBサイズ範囲 | 50 × 50 mm ～ 330 × 250 mm（カスタマイズ可能） |
| マガジンサイズ | 355 × 320 × 563 mm（標準） |
| サイクルタイム | 約6秒/PCB |
| コンベア高さ | 900 ± 20 mm |
| 搬送方向 | 左から右または右から左 |
| 空気供給 | 4～6 kg/cm² |
| 電源 | AC 220V、50/60Hz |
| 制御システム | PLC + タッチスクリーン |
| 重量 | 約180～250 kg |
アプリケーション
SMT/EMS生産ラインにおけるラインエンドPCBアンローディング
リフローオーブン、AOI、機能テスターの後で一般的に使用されます
剛性、半フレキシブル、またはLED PCBに適しています
関連アクセサリ – L型PCBダウンローダー/アンローダー
1. マガジンとハンドリングアクセサリ
| アクセサリ | 説明 |
| 標準PCBマガジン | 355×320×563 mmまたは390×320×570 mm、ESD安全フレーム |
| マガジンクランプセット | リフトプラットフォーム上でマガジンをしっかりと保持します |
| マガジンリフトプラットフォーム | マガジンの垂直移動用の電動プラットフォーム |
| マガジンプッシュアーム | コンベアからマガジンスロットにPCBを転送します |
2. 機械部品
| アクセサリ | 説明 |
| ガイドレール（調整可能） | PCBのアライメントをスムーズにし、安定した転送を実現 |
| PCBストッパー | PCBを正しい押し込み位置で停止させます。センサー作動式 |
| フレームパネル/カバー | ESD安全アルミニウムサイドパネルとトップカバー |
| コンベアベルトまたはチェーン | PCB転送用の帯電防止コンベアセグメント |
| 調整可能なサポートフット | コンベア高さの高さ調整とレベリング |
3. 電気および制御コンポーネント
| アクセサリ | 説明 |
| PLCコントローラー | 通常は三菱、シーメンス、またはオムロン製 |
| タッチスクリーン（HMI） | ユーザーインターフェースと設定用の7インチまたは10インチ |
| 光電センサー | PCBの到着、マガジンスロットの状態、または空の状態を検出します |
| 非常停止スイッチ | オペレーターの安全 – 機械を即座に停止します |
| 電源スイッチ/メインブレーカー | AC入力を制御します。ヒューズ回路を含みます |
| SMEMAインターフェースケーブル | 上流の機械（AOI、リフローなど）と通信します |
4. 空圧アクセサリ
| アクセサリ | 説明 |
| エアシリンダー（プッシャーアーム） | PCBをマガジンスロットに押し込みます |
| ソレノイドバルブ | シリンダーへの空気の流れを指示します。5/2ウェイ共通タイプ |
| FRLユニット（フィルター+レギュレーター+ルブリケーター） | クリーンで調整された空気供給を保証します |
| 空圧チューブ（6mm/8mm） | すべての空気システム用の帯電防止エアチューブ |
5. メンテナンスツールと安全アクセサリ
| アクセサリ | 説明 |
| 潤滑油 | リニアガイドのメンテナンス用（VG32または同等品） |
| クリーニングツール | 帯電防止ブラシ、エアブロワー、ESDクロス |
| スペアヒューズキット | メイン電源制御ユニット用 |
| ツールキット | 六角レンチ、ドライバー、スパナセット |
| 安全ライトカーテン（オプション） | 作業エリア周辺のオペレーター保護を強化します |
6. オプションのアップグレード
| アクセサリ | 説明 |
| バーコードスキャナーマウント | インライン製品追跡統合用 |
| フルマガジンアラームライト | マガジンの交換が必要であることを示す信号タワー |
| カスタムマガジンアダプター | 非標準のボードまたはキャリアサイズ用 |
関連部品番号 – L型PCBダウンローダー/アンローダー
1. マガジンとハンドリング部品
| 部品名 | 説明 |
| 標準PCBマガジン | 355 × 320 × 563 mm（標準サイズ） |
| 大型PCBマガジン | 390 × 320 × 570 mm |
| マガジンクランプセット | マガジンを固定するためのクランプ機構 |
| リフトプラットフォームアセンブリ | 電動垂直リフトユニット |
2. 機械部品
| 部品名 | 説明 |
| プッシュアームアセンブリ | 空圧プッシュアーム |
| ガイドレール（調整可能） | アルミニウムレール、ESD安全、250 mmの長さ |
| PCBストッパー（センサータイプ） | マガジンへのロード前にPCBを停止 |
| コンベアチェーン/ベルト | 6 mm幅のESD安全ベルト |
| 調整可能なフット | 防振レベリングフット、M12スレッド |
3. 電気および制御コンポーネント
| 部品名 | 説明 |
| PLCコントローラー（三菱） | 24 I/O、多くのアンローダーモデルで使用 |
| タッチスクリーンHMI（Weinview） | オペレーター制御用の7インチ画面 |
| 光電センサー | 位置検出（PCBまたはスロット） |
| 非常停止ボタン | 22 mmツイストタイプの赤色非常スイッチ |
| SMEMA通信ケーブル | インライン通信用の10ピンインターフェースケーブル |
4. 空圧アクセサリ
| 部品名 | 説明 |
| エアシリンダー（プッシャー） | コンパクトエアシリンダー、32 mmボア、50 mmストローク |
| ソレノイドバルブ | 5/2ウェイダブルコイル |
| FRLユニット | フィルター+レギュレーター+ルブリケーターユニット |
| エアチューブ（6 mm） | 黒色ESD安全PUチューブ |
5. メンテナンスおよびオプションコンポーネント
| 部品名 | 説明 |
| 潤滑油 | ガイドレールとリフト機構用 |
| 安全ライトカーテン | オプションの安全バリア |
| 信号タワーライト | 赤/緑/黄色のスタックライト、220V |
| バーコードスキャナーマウント | インラインスキャナー用取り付けブラケット |
| スペアヒューズキット | 5A、220Vヒューズとヒューズホルダー |
FAQガイド – L型PCBダウンローダー/アンローダー
1. L型PCBダウンローダーは何に使用されますか？
L型PCBダウンローダー（PCBアンローダーとも呼ばれます）は、SMT生産ラインの終端で使用され、完成したPCBをコンベアからストレージマガジンに自動的に受け取り、アンロードします。完成したボードの安全で効率的な取り扱いを保証します。
2. なぜ「L型」と呼ばれるのですか？
マガジンラックがPCBコンベアの方向に対して90°の角度（垂直）に配置され、L字型を形成するためです。このレイアウトは、設置面積を節約し、オペレーターのアクセスを向上させます。
3. どのような種類のPCBをアンロードできますか？
標準的な剛性PCB
LEDライトボード
アルミニウムまたはグラスファイバー（FR4）ボード
PCBサイズは通常50 × 50 mmから330 × 250 mm（カスタマイズ可能）
4. 互換性のあるマガジンサイズは？
355 × 320 × 563 mm（標準）
390 × 320 × 570 mm（オプション）
カスタムマガジンサイズはリクエストに応じてサポートされます
5. 主な特徴は何ですか？
コンパクトなラインレイアウトのためのL字型マガジン配置
マガジンへの完全自動PCBローディング
タッチスクリーン+ PLC制御システム
プログラム可能なスロットピッチと空スキップ機能
SMEMAインターフェース互換
安全インターロックと非常停止ボタン
帯電防止表面のアルミニウムフレーム
6. PCBあたりのサイクルタイムは？
ボードサイズとプッシュ速度に応じて、ボードあたり約6～10秒
7. どのような安全機能が含まれていますか？
非常停止スイッチ
可動部品の密閉カバー
エラーアラームとブザー
オプション：安全ライトカーテン（オペレーター保護用）
8. 主な交換部品は何ですか？
プッシュアームアセンブリ
リフトモーターまたはシリンダー
センサー（光電またはスロット検出）
タッチスクリーンパネル
ソレノイドバルブと空圧チューブ
マガジンクランプとガイドレール
9. どのようなメンテナンスが必要ですか？
毎日：コンベアを清掃し、緩んだ部品がないか確認します
毎週：センサーとプッシュ機構を検査します
毎月：リフトガイドに潤滑油を塗布し、空気圧システムを確認します
必要に応じて：摩耗した部品（ベルト、シリンダー、ヒューズ）を交換します
10. MESまたはバーコードシステムと統合できますか？
はい。多くのモデルは以下との統合をサポートしています。
MESデータ収集
インラインバーコードスキャナー
トレーサビリティシステム
11. カスタマイズは可能ですか？
はい。以下をリクエストできます。
マガジンサイズの変更
コンベア幅のカスタマイズ
追加のI/Oポートまたはネットワークモジュール
外部信号タワーまたはブザー
