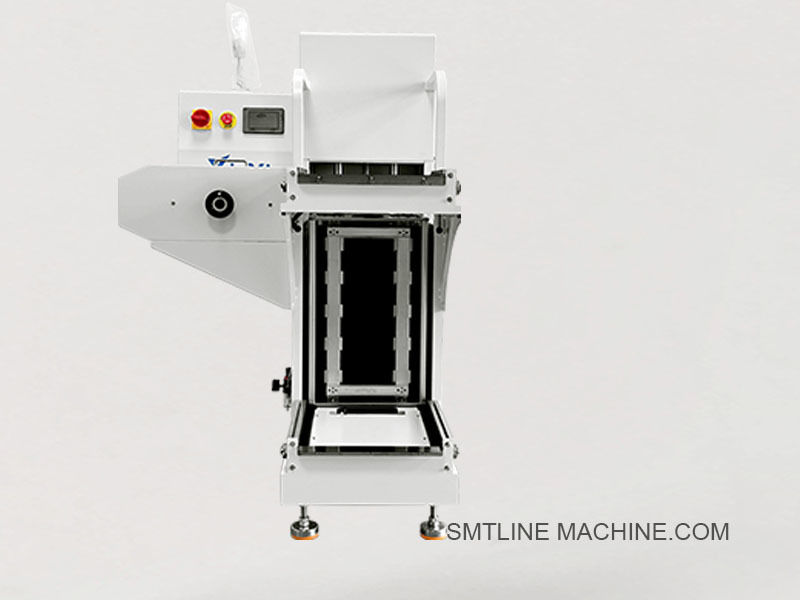

製品紹介 L型PCBローダー

L型PCBローダーは,L型配置でPCBをSMT生産ラインに転送するように設計された自動ボードローダリングマシンです.通常,SMTラインの前端に設置され,マガジンからコンベヤーシステムに裸または組み立てたPCBをロードするために使用されます.プリンター,マウント機,検査機などの下流機器にシームレスな移転を可能にします.

主要 な 特徴

L型配置: マガジンとコンベヤーを90度配置することで床スペースを節約します.
自動PCB積載: プレートをマガジンからリニアコンベヤーに押し上げシステムを使用して転送します.
タッチスクリーン操作: パラメータを設定し,ローダーを操作するための使いやすいHMI.
標準マガジンと互換性: 390×320mmまたはカスタマイズされたマガジンサイズをサポートする.
安全機能: 保護カバー,アラームシステム,緊急停止ボタンを含む.
耐久性のある構造:反静的表面処理のアルミフレーム.

テクニカル仕様

申請

SMT組立ラインのフロントエンド負荷
LEDボード,携帯電話ボード,消費電子機器の組み立てに適しています
卸載機,輸送機,バッファ機と併用する

関連アクセサリー L型PCBロード機

1雑誌 部品

標準PCBマガジン
材料: アルミ,ESD 安全なプラスチック
サイズ: 355×320×563 mm, 390×320×570 mm,またはカスタマイズ
マガジン・ラック・クランプ 固定位置でマガジンを保持する
電子リフトテーブル 垂直移動

2機械部品

プッシュ・アーム組件 PCBをマガジンからコンベヤーに転送する
リフトモーター 雑誌ラックの垂直移動を制御する
ガイドレールセット PCBの位置付けとスムーズな移転のために
押す時の不整列を防止する
側蓋と枠パネル 抗静的コーティングのアルミプロファイル
高さ調節可能な脚 機械の平準化のために

3電気・制御部品

PLC制御ユニット 典型的には三??,オムロン,シメンス
触覚画面 HMI パラメータ設定と診断用
光電気センサー PCBの存在と位置を検出する
緊急停止スイッチ
電源スイッチとスイッチユニット
空気電磁弁 制御気圧システム
電源と信号の接続

4パネウマ・アクセサリー

空気シリンダー (プッシャーアームのアクチュエーター)
空気フィルター調節器 (FRLユニット)
サイレンサーと空気管
バキュムセンサー (適用される場合)

5メンテナンスのツールとキット

線形ガイド用潤滑剤
洗濯布 / ESD 安全なブラシ
余分なシューズキット
ツールセット (六角鍵,スクリュードライバー)
PCBガイド校正計

6オプション アクセサリー / アップグレード

SMEMA インターフェースケーブル 上流・下流機器との線路通信
線コードスキャナーのマウント
安全ライトのカーテン 操作者の安全性が向上
カスタムマガジンアダプター 特別ボードサイズ用
掃除室の環境での使用

関連部品番号 L型PCBローダー

1マガジン&ハンドリングパーツ

2機械部品

3電気・制御部品

4パネウマティック部品

5メンテナンス&オプションアクセサリー

FAQガイド L型PCBローダー

1L型PCBローダーは何のために使われますか?

L型PCBロードは,ストレージマガジンからPCBをSMT生産ラインに自動的にロードするように設計されています.L型設計により,スペース効率の良いレイアウトと柔軟なライン統合が可能です.

2なぜL型と呼ばれるのか?

雑誌ラックがコンベヤー方向に垂直 (90°) に位置し",L"形になっているため,スペースを節約し,横からアクセスできます.

3雑誌の種類は?

標準サイズ:355 × 320 × 563 mm
オプション: 390 × 320 × 570 mm またはカスタムサイズ
材料:ESD 安全なサイドパネルのアルミフレーム

4どのPCBサイズが対応する?

最小サイズ: 50 × 50 mm
最大サイズ:330 × 250 mm (カスタマイズ可能)
ローダーの配置を確認するか,その基準でレールの幅を調整してください.

5重要な特徴は?

空間節約のL型設計
オートマティックリフト・プッシュ・アーム・メカニズム
PLC制御のタッチスクリーンインターフェース
SMEMA通信と互換性がある
ESD 安全な構造と低騒音操作
緊急停止と安全カバー

6PCB の サイクル 時間 は 何 です か

通常は板の厚さ,マガジンタイプ,配置に応じて板あたり約6〜10秒です.

7主な着用部品やアクセサリーは?

押す腕
リフティングモーターとベルト
センサー (光電型)
磁気弁と気筒
マガジンラック・クランプ
コントロールパネルまたはタッチスクリーン

8メンテナンスが必要ですか?

毎週: センサーをチェックし,線路をクリーンにする
月間: 潤滑剤のリフトガイド,ベルトのチェック
四半期ごとに: 押す腕を検査し,Eストップをテストする
必要に応じて空気フィルターと空気部品を交換する

9どんな安全機能が付属しているのですか?

緊急停止ボタン
保護側カバー
選択可能な安全ライトカーテン
誤りや渋滞に対するアラームの鳴き声

10カスタマイズできる?

そうです 多くのモデルでは

カスタムマガジンサイズ
脚ペダル制御
インラインバーコードスキャナー
MESまたは追跡性の統合のための追加I/O
