V-CUTナイフタイプPCB板分割機,SMTファイバーグラスボード分割機,内部ストレスを減らすHD-912B

V-CUTナイフ型PCB板分割機,ガラス繊維板分割機,内部ストレスを減らすHD-912B
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります

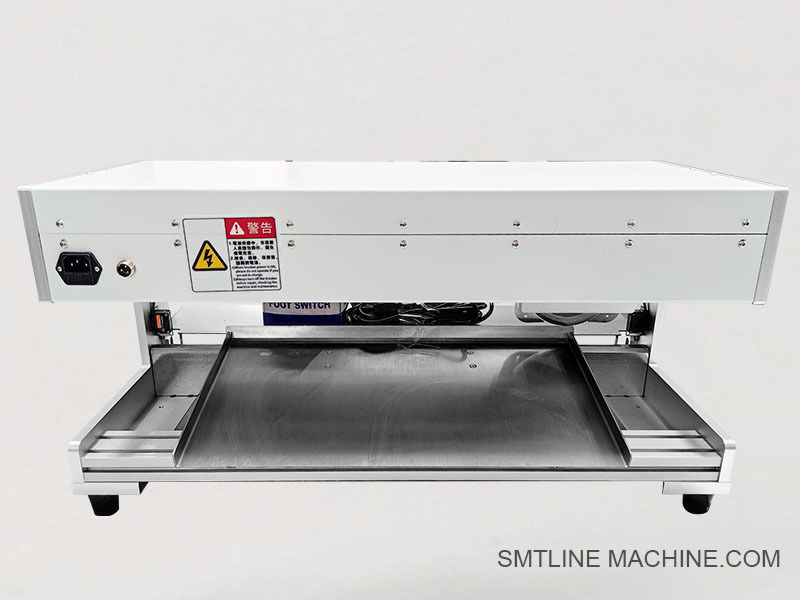

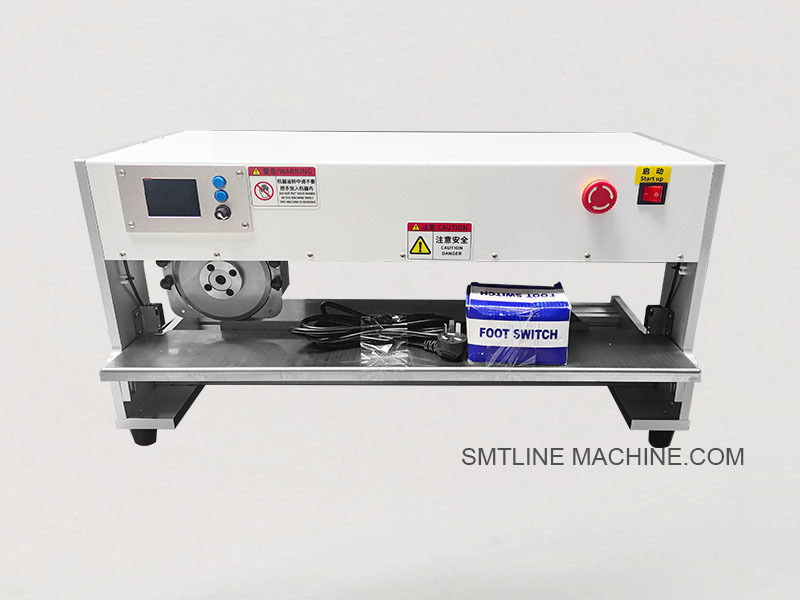

製品紹介 HD-912B V-CUTナイフ型PCB板分割機
HD-912B V-CUT PCBボードスプリッタは,プリスコア (V-グリューブ) プリント回路板を分離するために設計された精密デペンリングマシンです. ファイバーグラス (FR4),アルミニウム,複合板HD-912Bは,円形上の刃と線形下の刃を使用し,内部ストレスを最小限に抑え,デメネリングプロセス中に部品損傷を防ぐ.

主要 な 特徴
V-CUTナイフ構造: 高精度な円形と線形刃で装備され,スムーズな切断を可能にします.
ストレスのない動作:分離中に敏感な部品に対する機械的ストレスを軽減する.
調整可能な切断速度: 異なるPCB材料と厚さに対応します.
コンパクトな設計: 生産ラインやスタンドアロンのステーションに適したテーブルトップフットプリント.
セキュリティ機能: 緊急停止ボタン,刃のカバー,低騒音設計が含まれます.

テクニカル仕様

申請
SMT生産ライン
EMS 工場
LEDライトボードの分離
安全で精密なPCB設計を必要とするアプリケーション








関連アクセサリー HD-912B PCB板分割機
1刃 (切断ナイフ)
上側の円の刃 (標準型):
部分番号:HD-912B-B01
下の線形刃 (強化型/耐久性高い型)
部分番号:HD-912B-B02
刃間隔装置 (刃のクリアランスを調整する)
刃の収納ケース (レバー・ブレードを安全に保管するため)

2機械用アクセサリー
ガイドレール 板の調整と安定した給餌のために
調整可能なサポートプラットフォーム 切断中に長いPCBをサポートします
刃の高度調整ボタン
切断中にPCBをしっかりと保持する

3電気部品
制御回路板 (PCBコントローラー)
部分番号:HD-912B-C01
スピード制御ボタン / ポテンチオメーター
主電源スイッチ
緊急停止スイッチ組
駆動モーター モデル:HD-912B-M01

4メンテナンス・安全用品
防塵カバー/透明ガード
掃除ブラシと抗静的拭き具
潤滑油ボトル
刃の整備道具 (六角鍵,トルク鍵)
安全ラベル/指示セット

5. オプションのアップグレード
脚ペダルのスイッチ 刃の手動アクティベーション
輸送システム 生産ラインへの統合
照明モジュール 切断の透明性を確保するためのLEDライト
反静的マットまたは手首帯の接続器









関連部品番号 V-CUTナイフ型PCBスプリッタ HD-912B
1. 刃に関連する部品番号
HD-912B スタンダードブレード
HD-912B 強化刃
交換刃 (例えば,尖った刃,平らな刃)
2機械の主要部品
HD-912B メインコントロールボード
モーター・モデル番号
補給レール,クランプ,その他の機械部品 部品番号
3消耗品と補助部品
掃除機フィルターカートリッジ 部品番号
潤滑油モデル
保護カバーと安全用品の部品番号
4部品キット
標準的なメンテナンスキット
刃のメンテナンスキット
メカニカル・メンテナンス・キット




常見問題ガイド HD-912B V-CUT PCB板分割機
1HD-912B PCB スプリッタは何のために使われますか?
HD-912Bは,プリント回路板 (PCB) を先行スコアされたV溝に沿って分離するために使用されます. ファイバーグラス,FR4およびアルミ板に適しています.内部のストレスを軽減し,デメネリング中に部品の損傷を防ぐ.

2どんな板を切れる?
材料:ガラス繊維 (FR4),アルミ,複合板
厚さ範囲:0.6mm 〜3.5mm
板の種類: V 溝の PCB だけです (完全にルーティングされた板には適していません)

3HD-912Bの主要特徴は?
ストレスのない分離のためのV-CUTナイフ設計
調整可能な切断速度
双刃システム (上下刃)
コンパクトでベンチトップデザイン
動作中に塵や振動がない

4関連部品番号は?
標準刀:HD-912B-B01
強化刃:HD-912B-B02
コントロールボード HD-912B-C01
エンジン:HD-912B-M01
メンテナンスキット:HD-912B-K01
(注:製造者によって異なります.常にサプライヤーに確認してください.)

5刃を何度交換すべきですか?
通常はPCB材料に応じて10万~30万回切断後
突起や裂け目が現れたらすぐに置き換える

6メンテナンスをどうする?
日常使用後,刃を掃除する
移動部品を毎週潤滑する
制御ボードとモーターケーブルを毎月チェック
必要 と し て 磨かれた 刃 や フィルタ を 入れ替える

7使うのは安全ですか?
はい HD-912Bには
刃の安全カバー
緊急停止ボタン
低騒音で振動のない設計

8SMTの生産ラインで使えますか?
そうです.それはSMT/EMS製造環境でインラインまたはオフライン PCBデメナリングに理想的です.

9パーソナライゼーションはサポートしていますか?
あるサプライヤーは,以下のようなサービスを提供します.
刃の形をカスタマイズする
幅調整レール
脚ペダル制御オプション

10支援やスペアパーツは どこから?
元の製造者または認可されたディストリビューターに連絡してください.部品を依頼するときに機械のシリアル番号を入力してください.
