ハイライト

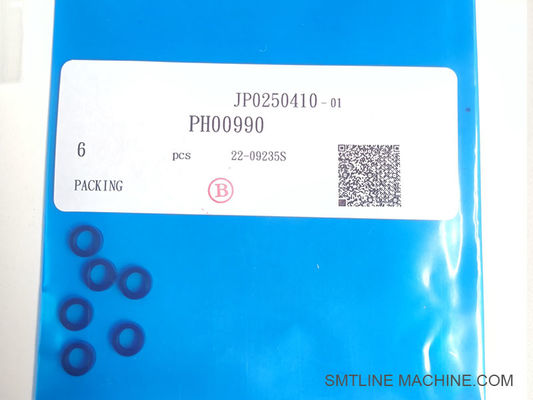

パナソニック シーリングリング PH00990
,PH00990 SMT 部品
,耐久性シールリング PH00990
-
ブランド富士市
-
モデルパナソニック シーリングリング PH00990
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者CNSMT
-
状態新品
-
起源の場所日本
-
ブランド名Panasonic
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号パナソニック シーリングリング PH00990
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
耐久性パナソニックシールリング PH00990 設備の信頼性の高い操作のためのSMTスペアパーツ
パナソニック シールリング PH00990
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品概要
部品番号:PH00990
名称:ガスパイプスリーブ/真空パイプ接続器
機能: 作業頭内部のガスまたは真空管を固定し,密封リング (PG00975のような) と連携して,気密の接続と信頼性の高いノズルの吸着を保証します.
互換モデル:FUJI NXTシリーズ (H01,H04,H08,H12S,H24/S,V12),パナソニックフィッダー.
状態:新品,OEMまたはOEMと同等の品質
主要 な 特徴
漏れ防止設計: PG00975 と PG00974 などのOリングで気密密封を保証する管を安全に保持するために精密に設計されています.
耐久性: 工業用プラスチックや金属から製造され,高い機械的ストレスと頻繁なメンテナンスサイクルに耐える.
簡単に交換できる: 迅速な解き放たれる設計により,通常の保守中にツールなしで取り除くことができます.
広く使用: FUJI NXTヘッドメンテナンスのキットに含まれるバルブやフィルターなどの他の重要なスペアパーツと一緒に一般的にリストされています.
アプリケーションとメンテナンス
適用:SMT配置ヘッド内のガス/真空管のインターフェースに設置され,ノズルの吸いを妨げる空気漏れを防ぐために不可欠です.
代替指標
松散または損傷した管の接続
真空圧力低下または不一致なノズルの吸い込み
頭部ガスシステム検査の保守間隔
設置のヒント
機械を停止し,空気圧を緩和する
古い袖を外してOリングを検査します (必要に応じてPG00975を入れ替えます)
新しい袖を設置する前に,パイプの端とポートを徹底的に清掃
密着を確実にするために,再組立し,圧力チェックを実行
概要
PH00990管のハッシュは,FUJI NXTとパナソニックのSMTヘッドの気密性の保全において,小さいが重要な部分です.それは一貫したノズルのパフォーマンスを保証し,真空障害のリスクを減らすのに役立ちます.機械の信頼性を最大限に高めるため 常規のメンテナンスキットに 交換シールと一緒に 入れてください
PH00990 シールスリーブの関連アクセサリー
| 部分番号 | アクセサリー名 | 機能 / 説明 |
| PG00975 | シールリング (Oリング) | PH00990の内部に設置し,管の周りに気密シールを作ります |
| PG00974 | Oリング バリアント | 類似した位置で使用される代替サイズOリング |
| PG00978 | ミニオリング | 細い管の接続に使用される |
| PH00991 | パイプコネクタ (ペアパー) | ガス管のインターフェースのためにPH00990と併用される |
| AA19H00 | フィルター綿 | 掃除のために真空/ガス経路の近くで使用 |
| S4033G | 負圧センサー | モニターの吸い込みレベルは,気密管路に依存する |
| 2AGTHA005807 | メカニカルバルブ | 密封した真空管と連携して作業する |
| PM09NR4 | R軸モーター | 作業ヘッドのガス経路と管の部品の近くにある |
注記:
PH00990は PG00975と連携して真空密度を保証します
メンテナンスの間には,Oリングとハッシュを検査し交換することが推奨されます.
通常はFUJI NXTの作業ヘッドエアシステムサービスキットに含まれます.
PH00990に関する関連部品番号
| 部分番号 | 記述 | コメント |
| PH00990 | ガス/真空管のスリーブ | 主な部分 導管と支管 |
| PH00991 | パイプコネクター | 通常はPH00990と組み合わせます |
| PG00975 | Oリング/シールリング | 空気密閉のために PH00990 の内部にフィットします |
| PG00974 | Oリング バリアント | 隣接するシール用の代替サイズ |
| PG00978 | ミニチュア オーリング | 細い管のインターフェースに使用される |
| AA19H00 | フィルター綿 | 密閉管道システムと並行する作業 |
| 2AGTHA005807 | メカニカルバルブ | 袖の下流の空気圧を制御する |
| S4033G | 負圧センサー | 吸気/真空レベルを検出する |
| PM09NR4 | R軸モーター | 真空システム接続の近く |
FAQ ガイド
製品名: 密封管のスリーブ/ガス管のコネクタ
部品番号:PH00990
適用されるモデル:FUJI NXT (V12,H01,H08,H12S,H24(S)) 作業頭とパナソニック対応のSMTシステム
1PH00990 の機能は?
PH00990 密封袖は,SMT 作業頭内の真空またはガス管を導いて固定するために使用されます.それは空気管とシステムモジュールとの間の緊密な接続を形成するのに役立ちます.通常はPG00975のようなOリングと組み合わせます吸気/真空システムに空気漏れがないようにします.
2他のコンポーネントは?
PH00990は,通常,以下のように動作します.
PG00975 / PG00974 封印Oリングは袖内に置かれています
PH00991 交尾管の接続器
管材 ガス管や真空管
AA19H00 真空経路の近くに設置されたフィルター要素
3PH00990 はいつ 置き換えるべきですか?
空気漏れが真空システムで検出された場合
計画された予防保守中に
袖に亀裂,変形,または磨きがある場合
オーリングが内側から磨かれたり 緩やかになったりすると
4どうやって取り替えるの?
1機械をオフにして,システムを圧縮します.
2ロープを切り離して,袖を外します.
3オーリング (PG00975) をチェックし,必要に応じて交換します.
4新しいPH00990ハッシュを設置し,パイプを再接続
5適切な密封を確保するために圧力または吸着テストを実行
5概要
PH00990シールスリーブは,FUJI/パナソニックのSMTヘッドで真空密閉操作をサポートする精密部品です.一貫した吸着と正確な部品処理を維持するために,常にOリングとフィルターと一緒にチェックする必要があります. 長期的信頼性のために,OEMグレードまたは互換性のある代替品のみを使用します.
