ハイライト
メカニカルバルブ SMTマシン部品
,FUJI 2AGTHA005807 メカニカルバルブ
,2AGTHA005807 メカニカルバルブ
-
ブランド富士市
-
モデルFUJI2AGTHA005807 H24 H24G H24S 動作ヘッド 機械バルブ
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者CNSMT
-
状態新品
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJI2AGTHA005807 H24 H24G H24S 動作ヘッド 機械バルブ
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI 2AGTHA005807 H24 H24G H24S 動作ヘッドメカニカルバルブ SMTマシン部品
FUJI2AGTHA005807 H24 H24G H24S 作業ヘッドメカニカルバルブ
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります

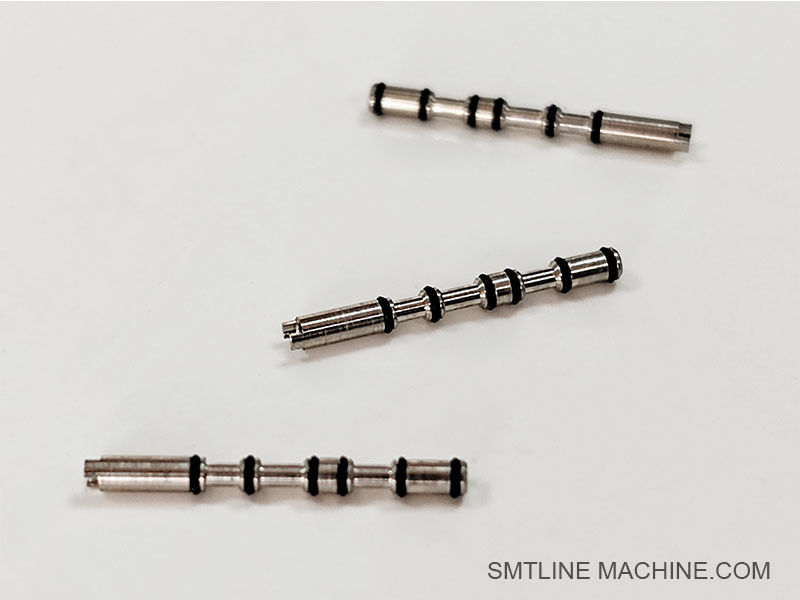

製品紹介 FUJI 2AGTHA005807 メカニカルバルブ (H24 / H24G / H24S 作業頭)
部品番号:
2AGTHA005807
商品名:
メカニカル・バルブ (ソレノイド/気圧制御バルブ)
カテゴリー:
パネウマティック制御部品
適用可能なモデル:
FUJI NXT H24,H24G,H24S 作業ヘッド
製品概要
FUJI 2AGTHA005807は,FUJI H24シリーズ作業ヘッドの空気制御システムに組み込まれた機械閥です.通常は,真空吸入のための空気流を調節する電磁弁または気圧弁として機能頭部内の他の気力運動.
このバルブは,部品のピックアップ,配置,ノズルの清掃作業に必要な真空または圧力の適用と放出を制御する.
主要 な 特徴
高精度な空気制御により,信頼性と迅速な応答を保証する
高速のピック・アンド・プレイスサイクルで高速に切り替える時間
耐久性のある構造で,頻繁な操作に耐えるように設計されている
空気漏れを防止し真空の整合性を維持するための密封設計
狭い作業頭部スペースに組み込むためのコンパクトサイズ
典型的な仕様 (概算)
| パラメータ | 記述 |
| バルブタイプ | パネウマ/ソレノイド弁 |
| 動作圧 | 通常 0.4 から 0.7 MPa (バー) |
| 電圧 (電磁石の場合) | 通常は24V DC |
| 応答時間 | ミリ秒範囲 |
| 材料 | 金属と高級ポリマー |
| マウント | H24ヘッド組に組み込まれている |
システムにおける関数
吸管の真空のオン/オフを制御する
ノズルの吹き出しやクランプなどの他の空気機能を実行する
掃除ポンプ,センサー,ヘッドコントローラと連携して動作する
メンテナンス&交換要約
空気漏れや機械的磨損を定期的に検査する
粘着または応答遅延が発生した場合,バルブを清掃または交換
システムの信頼性を維持するために正規のFUJIの交換部品を使用
塵や湿気による汚染を避ける
関連アクセサリー 2AGTHA005807 メカニカルバルブ
| アクセサリー名 | 記述 |
| バキュームポンプ / ソース | バルブによって制御された真空圧を提供する |
| バキュームチュービング/ホース | バルブをノズルシャフトと真空システムに接続 |
| ソレノイドコイル | バルブを動かす電磁気コイル |
| バルブ・マウント・ブラケット | バルブを作業ヘッドの組成体内にしっかりと保持する |
| バキュームセンサー | 圧力をモニターし,コントローラに信号 |
| パネウマ・フィッティング | 空気・真空管のコネクタとフィッティング |
| 制御PCB (ヘッドボード) | バルブ操作を制御する電子ボード |
| ノズルシャフト / 棒 | 部品ピックアップのためのバルブを通して真空を受信 |
関連部品番号 2AGTHA005807 メカニカルバルブ
| 部分番号 | 記述 |
| 2AGTHA005807 | メカニカルバルブ (主部) |
| 2MGKHH014000 | H24ヘッド用の真空電磁弁組 |
| AA6PT00 | バルブ・ムービング・パーツと空気機用油脂 |
| バキュームチュービング-H24 | H24 / H24G / H24Sヘッド用の真空ホース |
| H66010 | H24S 作業頭組 (バルブを含む) |
| H65860 / H65900 | H24 / H24Gヘッド組 (空気部品を含む) |
| 2MGTHA080003 | システム内の気圧制御に関連するヘッドモーター |
| バルブブラケット-H24 | 作業頭内部のバルブの固定支架 |
注記:
互換性と信頼性の確保のために,正規のFUJI部品のみを使用します.
バルブ交換には,真空ホースと電磁コイルの検査または交換が必要となる場合があります.
バルブ性能は真空吸入の信頼性と配置精度に直接影響します.
常見問題ガイド FUJI 2AGTHA005807 メカニカルバルブ (H24 / H24G / H24S 作業頭)
1機械閥の機能は?
答え:
このバルブは,作業頭内の空気流を制御し,主に部品のピックアップとリリースのためにノズルシャフトへの真空供給を管理します.また,ノズルの吹きオフなどの他の空気機能も動作します..
2このバルブを使用する作業頭は何ですか?
答え:
H24
H24G
H24S
これはFUJI NXTシリーズの作業ヘッドです
3このバルブで共働する部品は?
| 構成要素 | 機能 |
| バキュームポンプ | 真空源を供給する |
| バキューム管 | バルブからノズルのシャフトに真空を接続 |
| 磁気コイル | バルブを動かす電磁石 |
| 制御PCB | バルブ操作を制御する信号を送る |
| ノズルシャフト/棒 | バルブによって制御された真空を受け取る |
4バルブ障害の一般的な症状は?
ノジルは部品を拾うことができません
真空圧減または不安定性
遅いまたは反応しないバルブ操作
バキューム漏れや音響のあるシッシング
真空システムに関連する機械アラーム
5バルブをどのようにメンテナンスをするか?
配管や管の周りの空気や真空の漏れを確認する
電気障害の電磁気コイルを検査する
バルブ・ポートを塵や残骸から清掃する
動作が遅いか,粘着が発生する場合はバルブを交換する
修理のために正規のFUJIの交換部品を使用
6バルブを独立して交換できますか?
答え:
はい.交換 に は,真空管 の 接続 を 切断 する こと,装着 ハードウェア を 取り除く こと,電気 接続器 の 接続 を 切断 する こと が 含ま れ ます.真空 の 完全 性 を 保証 する ため に,適切な 再 設置 や 試験 が 必要 です.
7. テクニカル概要
| パラメータ | 記述 |
| 部分番号 | 2AGTHA005807 |
| タイプ | パネウマティック・メカニカル・ソレノイドバルブ |
| 動作圧 | 0.4.0.7 MPa (典型的な) |
| 電圧 (ソレノイド) | 24V DC (典型的な) |
| 適用する | バキュームと空気流量制御 |
8本物の部品はどこで買えるの?
答え:
FUJI 認定販売業者または認定 SMT サービスプロバイダーに連絡してください.正確な頭型と部品番号を教えてください.
9追加のおすすめ
掃除 管 を 定期 的 に 検査 し て 磨き や 破損 を 確認 する
電気接続が腐食または松散しているかを確認する
バルブ交換後,真空センサーを校正し,システムの動作を確認する
