H24G 作業ヘッド吸引ノズルロッド
,H24 作業ヘッド吸引ノズルロッド
,H24S 作業ヘッド吸引ノズルロッド
-
ブランド富士市
-
モデルFUJI2AGTHA009100 H24 H24G H24S 作業頭吸入ノズルの棒
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者CNSMT
-
状態新品
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJI2AGTHA009100 H24 H24G H24S 作業頭吸入ノズルの棒
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T、ウェスタンユニオン、PayPal
-
供給の能力10個/日

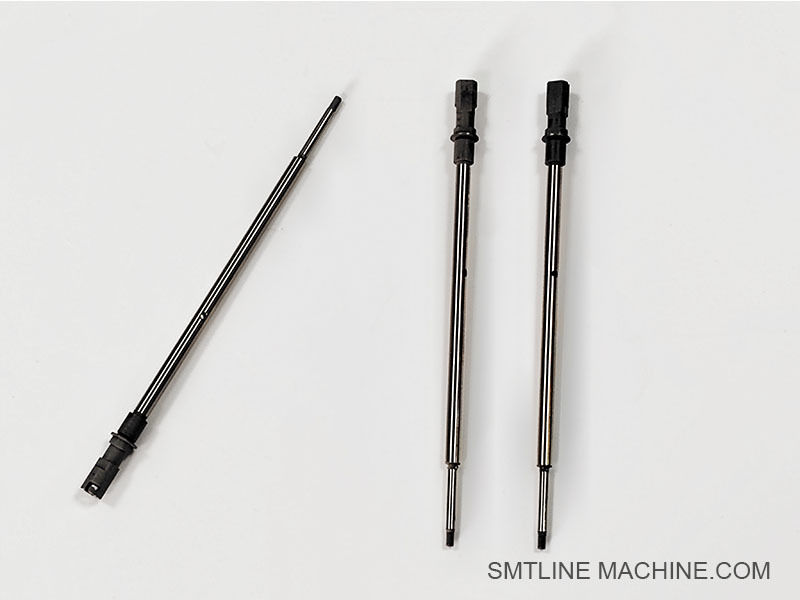

FUJI 2AGTHA009100 H24 H24G H24S 作業頭吸入ノズルの棒
FUJI2AGTHA009100 H24 H24G H24S 作業頭吸入ノズルの棒
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品紹介 FUJI 2AGTHA009100 ノズルシャフト (H24 / H24G / H24S 作業頭)
部品番号:
2AGTHA009100
商品名:
ノズルシャフト / ノズルスティッド
カテゴリー:
メカニカルコンポーネント 拾って置く頭部組
適用可能なモデル:
FUJI NXT H24 作業頭
FUJI NXT H24G 作業ヘッド
FUJI NXT H24S 作業ヘッド
製品概要
FUJI 2AGTHA009100は,精密なノズルシャフト (ノズル棒とも呼ばれる) で,FUJI NXTマシンのH24シリーズ作業ヘッドの吸気ノズルの主要なキャリアとして機能します.垂直 (Z軸) に移動し,部品を迅速かつ正確に拾い,配置する.
この棒はまた真空チャネルに統合され,SMTプロセス中に吸着によって部品ピックアップが可能になります.
主要 な 特徴
高精密加工
安定したノズルの動きと一貫した位置付け精度を保証します.
円滑なZ軸移動互換性
Z軸駆動システムと線形ガイドと同期して動作するように設計されています
バキューム経路を統合
吸着用真空吸入用の内部通路を直接ノズルを通過させる.
耐久性のある表面処理
高速重複運動環境における耐磨性のためにコーティングまたは硬化されている.
テクニカル・ハイライト (典型的な)
| 仕様 | 価値 / 説明 |
| 材料 | 高強度工具鋼または処理された合金 |
| 機能 | 配置中に真空を転送し,ノズルを保持 |
| マウント | 頭組でZ軸ユニットと統合 |
| 提案について | 線形 (Z軸) モーターとキャムまたはスクリュー駆動 |
| 接続を終了 | 標準のH24シリーズのノズルと互換性 |
システムにおける典型的な役割
ノズルのシャフト:
ノズルのユニットを保持し位置付け
上下運動のガイド (Z軸ストローク)
真空管として機能する
精密なピックと位置サイクルを保証するためにセンサーと運動システムと関わります
メンテナンス の 助言
軸 の 表面 を 曲げたり 汚染 する こと を 避ける
機械的磨損,真空漏れ,またはZ軸の不規則性がある場合,交換
完全互換性のために,本物のフジH24シリーズ部品とのみ使用
関連アクセサリー 2AGTHA009100 ノズルシャフト
| アクセサリー名 | 記述 |
| 吸入ノズル (ノズルの先) | 部品を拾うために軸の下端に設置されている |
| ノズルホルダー/ソケット | Z軸モジュール内の位置に軸を保持 |
| Z軸スクリュー / カムドライブ | 軸の垂直移動を動かす |
| 真空電磁弁 | 吸着と放出のためにシャフトへの空気流を制御する |
| バキュームホース/チュービング | シャフトを真空源に接続 |
| ノズルシャフト リターンスプリング | シャフトがデフォルト上の位置に戻るのを助ける |
| 軸承とガイド組立 | 軸の円滑で正確なZ軸の動きを保証する |
| IPSカメラ/照明ユニット | 部品認識 (光学アライナインメント) の際にシャフトで作業する |
関連部品番号 2AGTHA009100 ノズルシャフト
| 部分番号 | 記述 |
| 2AGTHA009100 | H24 / H24G / H24S 作業頭用のノズルシャフト (主要部分) |
| 2MGTHA091900 | 軸の回転または傾斜運動をサポートする |
| 2MGTHA080003 | ヘッドモーター (Z軸またはQ軸駆動) |
| 2MGKHH014000 | 真空電磁弁は,シャフトを通して吸着を制御します. |
| H66010 | H24S 作業頭組 (軸を含む) |
| H65860 / H65900 | H24 / H24G ヘッド組 |
| ノズル-AAシリーズ | H24シリーズの軸末と互換性のある吸入ノズル |
| AA6PT00 | 軸のガイドのような動くパーツを維持するための油脂 |
| ガイド 袖 H24 | 軸の動きの精密ガイド (頭の中部部品) |
| リターンスプリング-H24 | ノズルシャフトの逆走を助けるスプリング |
注記:
このシャフトは,H24シリーズヘッドのみに互換性がある.他のヘッドタイプ (H08,H12など) と使用することは推奨されません.
適切な真空接続と清潔な空気流は,信頼性の高い操作にとって重要です.
ピックアップの高さの誤りやコンポーネントの不一致な扱いに注意すると,着用や屈曲を確認します.
常見問題ガイド FUJI 2AGTHA009100 噴嘴シャフト (H24 / H24G / H24S 作業頭)
1噴嘴シャフトの機能は?
答え:
噴嘴軸 (噴嘴棒とも呼ばれる) は,抽出と配置作業中に吸入噴嘴を垂直 (Z軸) に固定し移動します.それは,ノズルを構成要素をピックアップし,正確にそれらをリリースすることを可能にする真空経路を統合.
2どちらの頭がこのノズルシャフトを使ってるの?
答え:
H24
H24G
H24S
FUJI NXT 配列機シリーズの一部です
3噴出口のシャフトで動作する他の部分は?
| 部分 | 機能 |
| 吸入ノズル | 掃除用吸着で部品を拾う |
| Z軸のスクリュー/モーター | 軸の垂直運動を動かす |
| バクオーム電磁弁 | ノズルシャフトに真空供給を制御する |
| ローヤリングとガイド | スムーズで正確な軸の動きをサポート |
| バキューム管 | シャフトの真空経路と真空源を接続する |
4噴嘴シャフトの問題でよく見られる症状は?
部品を拾うのに失敗するノズル
垂直運動が不規則または固定
ピックアップが故障する真空漏れ
位置の高さの誤りまたはZ軸に関連するアラーム
5どうやってノズルのシャフトを メンテナンスするか 検査するか?
シャフトの曲がりや物理的な損傷を確認
掃除用密封器や管を漏れがないか確認する
FUJI仕様に従って動くパーツを潤滑する (例えば,油脂AA6PT00)
履き,折りたたみ,または操作上の問題を引き起こす場合,交換
6. ノジルのシャフトは独立して交換できますか?
答え:
はい.交換は注意深く行われ,Z軸モーターとガイドと適切な真空接続の 正確なアライナメントを保証します.
7. テクニカル概要
| パラメータ | 記述 |
| 部分番号 | 2AGTHA009100 |
| 材料 | 高強度鋼または合金 |
| 機能 | ノズルの垂直運動と真空経路 |
| 互換性 | FUJI NXT H24,H24G,H24S 作業頭 |
8本物の部品はどこで手に入る?
答え:
正規のFUJI部品は,FUJIの認可ディストリビューターまたはSMTサービスプロバイダーから注文できます.常に頭型と部品番号を指定します.
9追加のおすすめ
最良の結果のために,H24シリーズ用に設計されたオリジナルのノズルを使用します.
メンテナンスの際に,ベアリング,真空バルブ,コップリングなどの関連部品を検査します.
正確なピックと位置を確保するために,交換後に校正が必要になる場合があります.
