ハイライト
2MGKHH012400 SMT パーツ
,FUJI 2MGKHH012400 Z軸スクリュー
,Z軸スクリューSMT 部品
-
ブランド富士市
-
モデルFUJI2MGKHH012400 H02H02F ワークヘッド Z軸スクリュー
-
処理能力1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者CNSMT
-
状態新品
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJI2MGKHH012400 H02H02F ワークヘッド Z軸スクリュー
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T、ウェスタンユニオン、PayPal
-
供給の能力10個/日
FUJI 2MGKHH012400 H02H02F 作業頭 Z軸 スクロール SMT 部品
FUJI2MGKHH012400 H02H02F ワークヘッド Z軸スクリュー
当社は11年間営業しており、品質保証と迅速な配送で、お客様にとって最高の選択肢となることをお約束します。

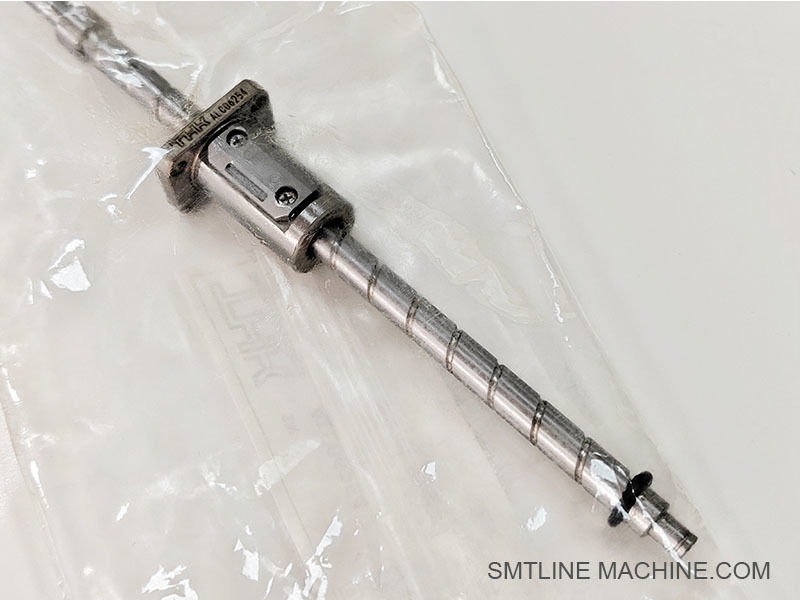

製品紹介 – FUJI 2MGKHH012400 Z軸スクリュー (H02 / H02F ワークヘッド)
部品番号:
2MGKHH012400
製品名:
Z軸ボールねじ/送りねじ
カテゴリ:
精密機械伝動部品
適用機種:
FUJI NXT H02およびH02F ワークヘッド
製品概要
FUJI 2MGKHH012400は、FUJI NXT SMT実装機のH02およびH02Fワークヘッドで使用される、ボールねじまたは送りねじとも呼ばれる高精度Z軸スクリューです。ノズルシャフトの上下（Z軸）運動を駆動する主要な機械要素です。
この部品は、Z軸モーターからの回転運動を線形垂直運動に変換し、正確な部品ピックアップ高さと配置力の制御を可能にします。
主な特徴
精密機械加工ボールねじ
垂直位置決めにおいて高い精度と再現性を提供します。
スムーズで低摩擦の動き
Z軸ノズルユニットの高速で振動のない動きを保証します。
耐久性と耐摩耗性
連続運転下での長寿命のために、高強度で熱処理された合金鋼製です。
高速Z軸サイクルをサポート
H02/H02Fヘッドの高速上下運動の要求に対応するように設計されています。
仕様（標準）
| 特性 | 値（概算） |
| タイプ | 精密研削ボールねじ |
| 軸 | Z軸（垂直運動） |
| 材質 | 硬化合金鋼 |
| ねじタイプ | メートル精密ボールねじ |
| 潤滑 | 必須 – FUJI指定グリース |
| 取り付け | ワークヘッドフレーム内に固定 |
| 適用範囲 | FUJI H02 / H02Fヘッドのみ |
システム内での機能
以下と連携して動作します:
Z軸モーター
リニアガイドレール
ノズルホルダー/シャフト
Z位置フィードバック用のエンコーダーまたはセンサー
ノズルの垂直ストロークを制御して、フィーダーから部品をピックアップし、制御された圧力でPCBに配置します。
一般的な故障症状
ノズルストロークの不規則性
配置の垂直方向のずれ
Z軸運動中の機械的ノイズ
不正確な配置高さまたは力
Z軸フィードバックに関連するアラームコード
メンテナンスに関する注意点
FUJI承認のグリース（例：AA6PT00）を使用して、ねじを定期的に清掃し、再潤滑してください。
ヘッドの整備中に、バックラッシュ、摩耗、または位置ずれがないか検査してください。
最適な適合性と性能を得るために、常に純正のFUJI部品と交換してください。
関連アクセサリ – FUJI 2MGKHH012400 Z軸スクリュー
| アクセサリ名 | 説明 |
| Z軸モーター | ねじを駆動して、回転運動を垂直ノズル運動に変換します。 |
| ベアリング | ねじの両端を支え、スムーズで安定した回転を確保します。 |
| カップリング | モーターシャフトをZ軸スクリューに接続して、トルクを伝達します。 |
| リニアガイドユニット | ねじと連携して、ノズルの垂直運動をガイドします。 |
| グリース（AA6PT00） | ねじを潤滑して摩耗を減らし、スムーズな動きを確保します。 |
| Z軸センサー/エンコーダー | 正確なZ軸制御のための位置フィードバックを提供します。 |
| ノズルホルダーユニット | ねじ駆動のスライダーに取り付けられ、ノズルを垂直に移動させます。 |
| H02 / H02Fヘッドアセンブリ | Z軸スクリューを含む完全なワークヘッド。 |
関連部品番号 – FUJI 2MGKHH012400 Z軸スクリュー
| 部品番号 | 説明 |
| 2MGKHH012400 | Z軸ボールねじ（H02 / H02Fワークヘッド用） |
| 2MGTHA080003 | Z軸駆動モーター |
| AA6PT00 | ねじとベアリング領域用のFUJI推奨グリース |
| H55360 | Z軸ストロークまたは空気圧センサー |
| H65820 | H02 / H02Fワークヘッドアセンブリ |
| AA6GM00 | Z軸位置エンコーダー |
| Coupling-Set-H02 | モーターとねじのカップリング（タイプはモデルによって異なる場合があります） |
| LinearGuide-H02 | Z軸リニアガイドとブロック |
| Bearing-Set-ZH02 | Z軸スクリューサポート用の精密ベアリングセット |
注記:
Z軸スクリューを交換する際は、ベアリング、カップリング、ガイドブロックなどの近隣部品を検査または交換することを強くお勧めします。
精度と信頼性を確保するために、純正のFUJI部品のみを使用してください。
性能を維持し、摩耗を減らすために、FUJI指定のグリースを定期的に塗布してください。
位置ずれまたは不適切な潤滑は、ねじのバックラッシュ、振動、またはZ軸位置決めエラーにつながる可能性があります。
FAQガイド – FUJI 2MGKHH012400 Z軸スクリュー (H02 / H02F ワークヘッド)
1. FUJI 2MGKHH012400 Z軸スクリューの機能は何ですか？
回答:
この部品は、Z軸モーターからの回転運動をノズルホルダーの線形垂直運動に変換する精密ボールねじです。これにより、ワークヘッドはピックアンドプレースプロセス中に部品を上下に移動できます。
2. このねじを使用するワークヘッドはどれですか？
回答:
このねじは、以下用に設計されています:
H02ワークヘッド
H02Fワークヘッド
どちらもFUJI NXT SMTマシンシリーズの一部です。
3. Z軸スクリューはどのコンポーネントと連携して動作しますか？
| コンポーネント | 機能 |
| Z軸モーター | ねじを駆動して垂直運動を生成します |
| ベアリング | ねじの回転をサポートします |
| カップリング | モーターシャフトをねじに接続します |
| リニアガイド | ノズルのスムーズで安定した垂直移動を保証します |
| エンコーダー/センサー | 高さを制御するための位置フィードバックを提供します |
| ノズルホルダー | ねじスライダーに取り付けられ、ピックアップノズルを保持します |
4. ねじの摩耗または故障の兆候は何ですか？
ノズルが正しく上下に動かない
不規則または騒々しいZ軸運動
部品の高さエラーまたはピックアップの失敗
配置精度の低下
マシン上の軸関連のアラーム
5. ねじのメンテナンスまたは検査はどのように行いますか？
ねじからほこりや破片を定期的に清掃する
FUJI推奨グリース（例：AA6PT00）を使用して潤滑する
摩耗、バックラッシュ、または遊びの兆候がないか検査する
動きが不均一、騒々しい、または遅延する場合は交換する
6. ねじは個別に交換できますか？
回答:
はい。ヘッドの整備中に交換できます。ただし、注意が必要です:
ねじとガイドを正しく位置合わせする
摩耗した場合は、関連するベアリングまたはシールを交換する
カップリングとモーターの位置合わせが正しいことを確認する
設置後にZ軸を校正する
7. 技術概要
| パラメータ | 値 |
| 部品番号 | 2MGKHH012400 |
| 軸 | Z軸（垂直ストローク） |
| 材質 | 硬化鋼（精密研削） |
| 機能 | モーターの回転を線形運動に変換する |
| 取り付け | H02/H02Fヘッドフレーム内 |
8. 関連部品番号
| 部品番号 | 説明 |
| 2MGKHH012400 | Z軸スクリュー（この部品） |
| 2MGTHA080003 | Z軸モーター |
| AA6PT00 | 潤滑グリース |
| Coupling-H02 | モーターとねじのカップリング |
| Bearing-Set-H02 | Z軸サポート用の精密ベアリングセット |
| H65820 | H02/H02Fワークヘッドアセンブリ |
9. 交換後に再校正する必要がありますか？
回答:
はい。新しいZ軸スクリューを取り付けた後、Z軸の移動範囲を再校正し、マシンのアライメントまたはヘッドチェックユーティリティを使用して配置高さの精度を確認することが不可欠です。
10. サポートまたは交換品はどこで入手できますか？
回答:
FUJI SMT公式販売代理店を通じて
または認定SMTサービスプロバイダー
注文する際は、正確なヘッドモデル（H02またはH02F）と元の部品番号（2MGKHH012400）を指定してください。
