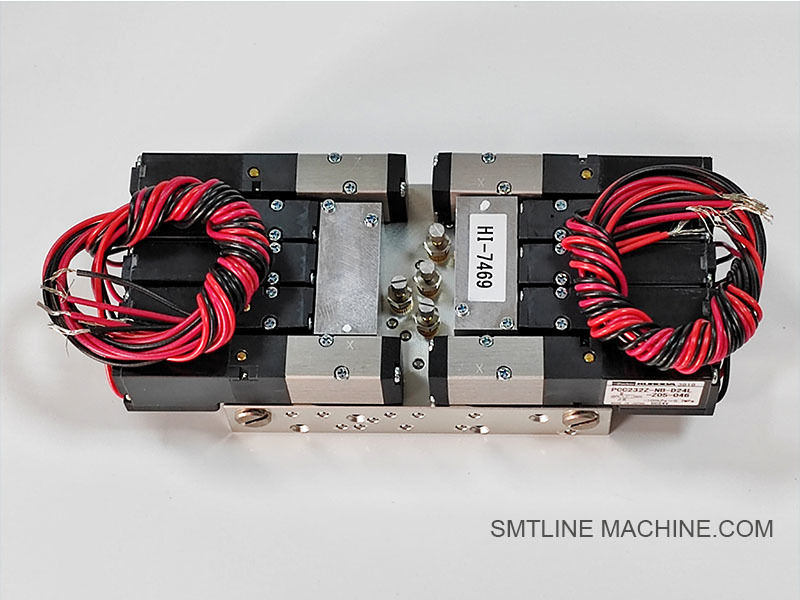

製品紹介 – FUJI 2MGKHH014000 / XB03123 真空ソレノイドバルブ (H02 / H02F ヘッド)

部品番号:

2MGKHH014000
XB03123 (代替または関連部品コード)

製品名:

真空ソレノイドバルブ – H02 / H02F ワークヘッド用

カテゴリ:

空圧制御コンポーネント / 真空システム

適用機種:

FUJI NXT H02 および H02F ワークヘッド

製品概要

FUJI 2MGKHH014000 (XB03123) は、FUJI NXTシリーズ表面実装機のH02およびH02Fワークヘッドで使用される精密真空ソレノイドバルブです。このバルブは、ピックアンドプレース操作中に吸着ノズルへの真空のオン/オフフローを制御します。正確な部品のピックアップ、確実な保持、およびタイムリーなリリースを保証する上で重要な役割を果たします。

主な特徴

高速応答
高速部品配置のための迅速な真空切り替えを可能にします。

安定した真空制御
吸着タイミングと気流圧力を正確に制御します。

コンパクトで耐久性のある設計
ヘッドモジュールへの緊密な統合のために設計されており、連続的なサイクルに耐えます。

信頼性の高い動作
FUJI NXTマシンデューティサイクル下で、1分あたり数千回の操作をサポートします。

アプリケーション

H02およびH02Fヘッドのノズルユニットへの真空フローを制御します。
高速SMT配置中の正確なピックアップとリリースタイミングを保証します。
ワークヘッドの内部空圧回路に統合されています。

仕様 (標準)

タイプ: 常時閉ソレノイドバルブ
動作電圧: 24V DC (FUJI制御システムの標準)
応答時間:< 20 ms
ポート: 回路構成に応じて2または3
取り付け: H02/H02Fヘッド空圧ベースに直接取り付け
材質: 高耐久性シール付き金属ボディ
制御: マシンの真空システムロジックを介してトリガー (ヘッドPCB経由)

取り付けに関する注意点

機械的適合性と真空シールの完全性を確保するために、純正FUJIヘッドで使用してください。
真空ホースが正しく接続され、漏れがないことを確認してください。
バルブの向きとガスケットの位置合わせは、性能上の問題を回避するために重要です。

一般的な関連部品

関連アクセサリ – FUJI 2MGKHH014000 / XB03123 真空ソレノイドバルブ

関連部品番号 – FUJI 2MGKHH014000 / XB03123 真空ソレノイドバルブおよびコンポーネント

備考:

真空の完全性と機械の性能を維持するために、純正FUJI部品を使用してください。
バルブのメンテナンス中に、シールの交換とチューブの検査をお勧めします。
バルブの誤動作を避けるために、電気接続に摩耗や腐食がないか確認する必要があります。

FAQガイド – FUJI 2MGKHH014000 / XB03123 H02/H02F 真空ソレノイドバルブ

1. このソレノイドバルブは何をしますか？

回答:
FUJI 2MGKHH014000 (XB03123とも呼ばれます) は、H02およびH02Fワークヘッドのノズルへの真空吸着のオン/オフ切り替えを制御する真空ソレノイドバルブです。SMT操作中に、ヘッドが部品を正確なタイミングでピックアップおよびリリースできるようにします。

2. このバルブはどこに設置されていますか？

回答:
H02またはH02Fワークヘッドの内部、通常は空圧ブロック内またはノズルユニットの近くに取り付けられ、チューブを介して真空源とノズルパスに接続されています。

3. どのワークヘッドと互換性がありますか？

回答:

H02 ワークヘッド
H02F ワークヘッド
どちらもFUJI NXT I / II / IIIプラットフォームで使用されています。

4. バルブが故障した場合どうなりますか？

回答:
故障すると、次のようになります:

部品をピックアップできない
部品が早期に落下する
真空アラームまたはピックアップエラーコード
動作中の真空レベルの不安定または圧力降下

5. バルブに欠陥があるかどうかをどのように判断できますか？

回答:

真空テストを実行し、異音漏れがないか確認します
診断ソフトウェアを使用して、真空応答時間を監視します
正常なバルブと交換して、故障を確認します
内部の詰まり、コイルの故障、または応答遅延の兆候がないか確認します

6. 技術概要

7. このバルブに関連する部品は何ですか？

8. バルブの交換方法

回答:

1. マシンの電源を切り、エア供給を外します。
2. ワークヘッドを取り外し、バルブマウントにアクセスします。
3. 真空チューブと電気コネクタを外します。
4. バルブを取り外し、交換します。
5. チューブを再取り付けし、必要に応じて真空レベルを再調整します。

9. メンテナンスのヒント

予定されているヘッド再構築中にバルブを交換します
バルブポートへの異物の侵入を防ぐために、周囲を清掃します
真空ホースの経年劣化や漏れがないか検査します
診断中に電気コイルの抵抗を確認します

10. このバルブは個別に販売されていますか、それともキットで販売されていますか？

回答:

通常は個別に販売されています
H02/H02Fヘッド空圧キットまたはメンテナンスキットに含まれる場合があります
