ハイライト
A30A05 吸気ノズルの棒
,A30A05 H12S 作業頭
,吸気ノズルの棒 SMT 部品
-
ブランド富士市
-
モデルFUJIAA30A05 H12S 作業頭吸入ノズルの棒
-
処理能力1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者CNSMT
-
状態新品
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIAA30A05 H12S 作業頭吸入ノズルの棒
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T、ウェスタンユニオン、PayPal
-
供給の能力10個/日
FUJI AA30A05 H12S 作業ヘッド 吸気ノズルの棒 SMT 部品
FUJIAA30A05 H12S 作業頭吸入ノズルの棒
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります

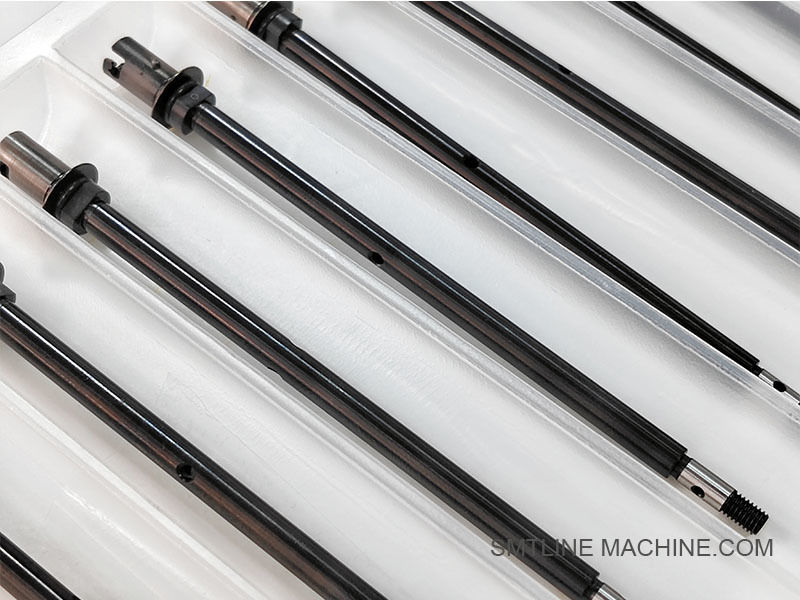

製品紹介 富士 AA30A05 H12S 作業頭 吸気ノズルの棒
部品番号:AA30A05
製品名:吸気ノズルの棒
カテゴリー:ノズル組成部品/真空メカニズム
FUJI NXT H12S 作業ヘッドに使用
製品概要
FUJI AA30A05 吸気ノズルストッドは,FUJI NXT ピックアンドプレイスマシンのH12S 作業頭で使用されるコア機械部品です.吸気ノズル組成の一部を構成します.これは,真空圧を用いて部品を拾い上げ,SMTプロセス中にプリント回路板 (PCB) に正確に配置する.
主要 な 特徴
精密 な 機械
フジの原始容量で設計され 作業頭の中で 流暢で正確な動きと調整を可能にします
バキューム 準備 の 設計
安定した吸気による部品の転送を可能にし,ノズルの先と真空源の間に密封された経路を形成する.
高耐久性
ステンレス鋼や合金鋼などの頑丈な材料で製造され,繰り返しの垂直運動や真空力による磨きに耐える.
H12Sヘッド用に設計された
NXTシリーズのH12Sモデルと完全に互換性があり,直接のフィットと機能の整合性を保証します.
容易 に 維持 する
ツールフリーまたは最小限の労力で,通常の作業ヘッドのメンテナンスをサポートする.
申請
FUJI NXT H12S作業ヘッドの吸気ノジルのメカニズムのコアコンポーネント
電子部品を真空ベースでフィッダーから拾うことができる.
ノズルの先端,スプリング,ホルダー,真空線と組み合わせて動作する.
関連した部分
| 部分番号 | 記述 |
| AA30A05 | 吸気ノズルの棒 (この部分) |
| AA30A10 | ノズルホルダー |
| AA30A20 | 噴嘴先 (吸入噴嘴) |
| AA30A30 | 噴孔スプリング |
| AA30A40 | ガイドスリーブ |
| AA91A00 | バキュムチューブ/ヘッド用ケーブル |
| H12S | 作業頭組 |
仕様 (典型的な)
材料: 硬化したステンレス鋼または処理された高強度合金
容量: ±0.01 mm (高精度)
長さ&直径:H12Sノズルの設計に特異性がある
表面仕上げ: 滑らか,耐磨,真空対応
注文要約
単体または完全なノズル棒組装キットで入手可能
購入前にH12S作業頭との互換性を確認
高速SMTラインにおける性能と耐久性のために推奨されるOEM
関連アクセサリー FUJI AA30A05 吸気ノズルの棒 (H12S用)
| アクセサリー名 | 部分番号 | 記述 |
| 吸気ノズルの棒 | AA30A05 | 主棒は真空ベースの部品のピックアップと配置を担当する. |
| ノズルホルダー/クランプ | AA30A10 | ノズルの棒を固定し,ヘッドメカニズムに接続します. |
| 吸気ノジルの先 | AA30A20 | 交換可能なノズルの先でコンタクトして部品を上げます |
| 噴孔スプリング | AA30A30 | 垂直なノズルの動きに反発力を与えます |
| ガイド・スリーブ/リング | AA30A40 | 棒が直線で滑らかに動くようにします |
| バキュームチューブコネクタ | AA91A00 | 吸気システムを真空移転用のノズルに接続する. |
| ノズルの掃除ツール | (選択可能) | メンテナンスの際に使用され,ノズルのシャフトの内部を清掃し,真空損失を防止します. |
| H12S 作業頭 | ほら | この部品が組み合わさったヘッドユニットです |
注記:
このアクセサリーは,FUJI NXT H12S 作業ヘッドのために特別に設計されています.
H12HS,H08M,または他の作業ヘッドタイプの部品と交換してはならない.
性能を維持し,配置誤差を減らすために,スプリング,袖,尖端を定期的に検査し交換することを推奨します.
関連部品番号 FUJI AA30A05 吸気ノズル棒 (H12S)
| 部分番号 | 記述 | 注記 |
| AA30A05 | 吸気ノズルの棒 | H12S真空ピックアップ用の主要部品 |
| AA30A10 | ノズルホルダー | 吸い棒を保持し,ヘッドメカニズムに接続 |
| AA30A20 | 吸気ノジルの先 | 部品を拾うための交換可能なノズルの先 |
| AA30A30 | 噴孔スプリング | 垂直回帰電圧を供給する |
| AA30A40 | ガイド 袖 / ブッシュ | 垂直棒の動きを導いて安定させる |
| AA91A00 | バキュームチューブ組成/コネクタ | 内部管を通ってノズルに真空を送信する |
| AA8XZ00 | H12S 作業頭組 (例) | 吸管が設置されている全頭部ユニット |
| AA30A50 | ノズルストッパーまたはホルダークリップ (オプション) | 首のバージョンに応じてオプションの固定要素 |
注記:
すべての部品は FUJI NXT H12S 作業ヘッド用に設計されています.
部品の互換性は,ヘッド・リビジョンや機械シリーズ (NXT I,II,III) に基づいてわずかに異なる場合があります.
正確なフィットと信頼性を確保するために,オリジナルFUJI部品番号を使用します.
常見問題ガイド FUJI AA30A05 H12S 作業頭 吸気ノズルの棒
1FUJI AA30A05 吸気ノズルの棒の機能は何ですか?
答え:
AA30A05は,フジNXTマシンのH12S作業ヘッドの中核の機械部品です.それは吸気ノズルを内部真空システムに接続し,垂直に移動して高速,正確なピック・アンド・プレイス操作.
2どのフジヘッドで使ってるの?
答え:
FUJI NXT H12Sの作業ヘッド用に特別に設計されています
H12HSやH08Mなどの他の標数と互換性がない.
3何で作られているのか? なぜ重要なのか?
答え:
硬化したステンレス鋼または精密合金で作られています
耐久性,真空の整合性,繰り返し回転する際にスムーズな動きを提供します.
4噴嘴棒の保守や交換はどのようにされますか?
答え:
掃除 掃除 掃除
折りたたみ,着用,表面の損傷を確認する.
性能が低下したり,アライナメントの問題が発生した場合,ヘッドの保守中に交換する.
5どんな症状が 棒の交換が必要だと 示すのでしょうか?
答え:
コンポーネントのピックアップ障害や不整列
噴嘴の真空強度が減った
ノズルの棒が固まり,詰まり,揺れる
棒や尖端のマウントに物理的な損傷がある.
6このノズルの棒で動作する他のコンポーネントは?
| 部分番号 | 記述 |
| AA30A10 | ノズルホルダー |
| AA30A20 | 吸気ノジルの先 |
| AA30A30 | 噴孔スプリング |
| AA30A40 | ガイドスリーブ |
| AA91A00 | バキュムチューブ/コネクタ組 |
| H12S | 対応する作業頭 |
7AA30A05は個別に売るかキットとして売るか?
答え:
通常は個別に販売されます.
あるサプライヤーは,スプリング,ホルダー,および端を含むノズル棒の修理または再構築キットの一部として提供する場合があります.
8尺寸や技術的な仕様は?
答え:
材料:不?? 鋼またはコーティング合金
動作: 線形,Z軸上下,スプリングと空気力またはモーターによる動作
適合許容:高精度,典型的には ±0.01mm
表面塗装: 低抵抗と気密の真空移転のために磨き
9AA30A05と関連部品はどこで買えるの?
答え:
FUJIの認可販売業者
SMTBOX,EAH工業,その他などのSMT部品サプライヤー
常にH12S作業ヘッドモデルとの互換性を確認します.
10.OEM (アフターマーケット) ではない部品は使用できますか?
答え:
可能だが,OEM部品は強く推奨されている.
補修用棒は,富士の精度基準を満たしていない場合があり,アライナメントや真空の問題を引き起こす可能性があります.
