H04S 作業ヘッドのマザーボード
,XK04860 マザーボード
,H04S マザーボード SMT 部品
-
ブランド富士市
-
モデルFUJIH04S XK04860 H04SF 作業ヘッド マザーボード
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者CNSMT
-
状態新品
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIH04S XK04860 H04SF 作業ヘッド マザーボード
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI H04S XK04860 H04SF ワーキングヘッド マザーボード SMT 部品
FUJIH04S XK04860 H04SF 作業頭 豚母d
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品紹介 FUJIH04S XK04860 H04SF ワーキングヘッド マザーボード
部品番号:XK04860
モデル:H04SF 作業頭
コンポーネント名: 作業ヘッド マザーボード
カテゴリー:電子 / 制御ボード
適用される機器:H04SFヘッドを搭載したFuji NXT/NXT II機械
記述:

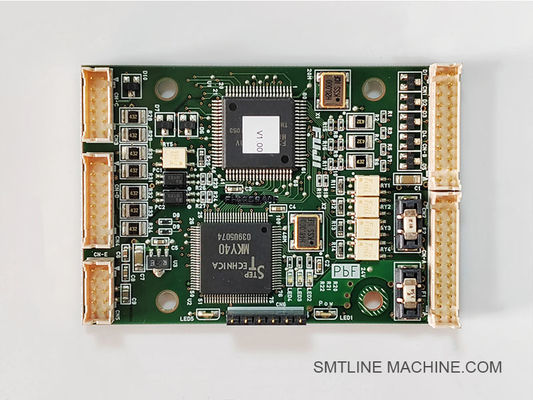

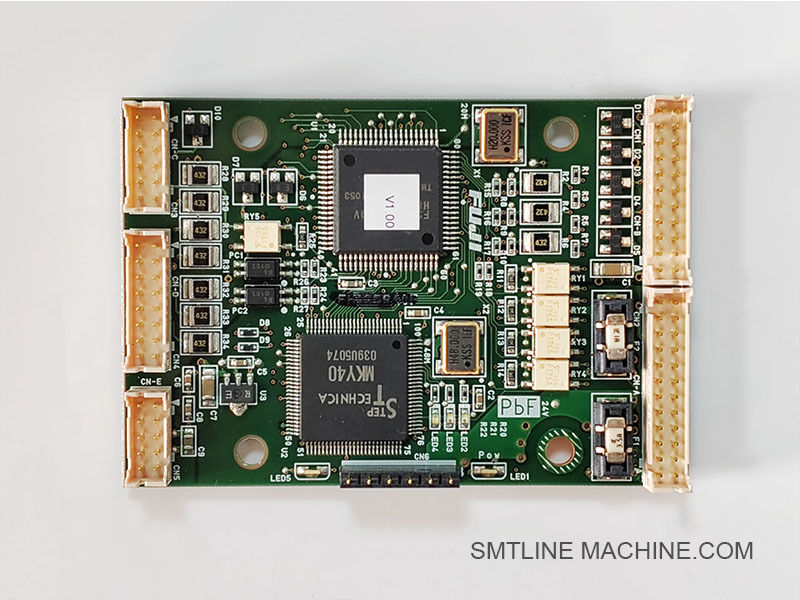

XK04860マザーボードは,小型電子部品を高速に設置するために設計された高精度,コンパクトなヘッドモデルであるフジH04SF作業ヘッドで使用されるメイン制御ボードです.
このマザーボードは,作業ヘッドの中央処理と信号路由ハブとして機能し,ノズルの動き,ビジョンシステム通信,真空感知,運動制御頭部内の機械的および電子的サブシステムの正確な調整を保証します
主要な特徴:
H04SF作業頭で使用するために設計された
コントロールヘッド機能:ノズルの操作,真空検出,Z/R軸制御
機械制御システムと視覚処理装置とのインターフェース
高速信号処理のためのコンパクトで最適化されたレイアウト
センサー,ソレノイド,エンコーダ用の内蔵接続器
典型的な用途:
高速生産ラインにおけるSMTのピック・アンド・プレイス操作
NXTとNXT IIプラットフォームのH04SFヘッドを使用して部品を配置する
メカニカルとビジョンベースのタスクのリアルタイム調整
テクニカル ハイライト:
高速PCB 多層設計
センサー入力のためのESD保護インターフェース
表面の固定と穴の混合部品の配置
熱保護と信号調節の統合回路
互換性
H04SFの作業頭を使用するフジ NXT / NXT IIマシンと完全に互換性
カメラユニット,電磁弁,真空センサーなどの関連部品で動作します
関連部品 XK04860 H04SF ワーキングヘッド マザーボード
| 部分番号 | コンポーネント名 | 機能 / 説明 |
| XK04860 | H04SF 作業頭マザーボード | H04SFヘッド操作のメイン制御ボード |
| FUJIH11352 | 磁気弁 | ノズルの動きとピックアップ/リレーズのための空気流の制御 |
| FUJIH4897A | 作業頭軸承 | 内部機械運動 (Z軸/R軸回転) をサポートする |
| フジヒ65860 | R軸の軸 | ノズルの組成の回転を許可する |
| FUJIS4033G | 負圧センサー | 部品のピックアップの確認のための真空モニター |
| FUJIH5060A | ビジョンカメラユニット | 構成要素と信託画像をアライナメントのためにキャプチャします |
| FUJIH1127F | ビジョンケーブル組立 | カメラと視覚プロセッサを接続する |
| フジ5533D | ノズルホルダー組 | メカニカルにマウントし,配置中にノズルを保持 |
| FUJIH1098A | ヘッド電源ケーブル | 機械から作業頭に電力を供給する |
| FUJIH7306A | PCB サポート ブレーケット | マザーボードをヘッドハウジング内にしっかりと固定します |
これらのコンポーネントは,H04SF作業ヘッドの電気機械および光学機能を共同でサポートし,Fuji NXT/NXT IIマシンにおける正確なコンポーネント処理を保証します.
関連部品番号 XK04860 H04SF 作業頭マザーボード
| 部分番号 | 部品名 | 記述 / 機能 |
| XK04860 | H04SF 作業頭マザーボード | H04SFヘッドのメイン制御ボード |
| FUJIH11352 | 磁気弁 | 空気供給を制御するノズルの上下と部分ピックアップ/リリース |
| FUJIH4897A | 作業頭軸承 | Z軸とR軸の動きのための機械的サポート |
| フジヒ65860 | R軸の軸 | R軸のノズルの回転を許可する |
| FUJIS4033G | 負圧センサー | パーツピックアップ中に真空状態を検出 |
| FUJIH5060A | ビジョンカメラユニット | コンポーネントのアライナメントと認識のための画像をキャプチャします |
| FUJIH1127F | ビジョンケーブル組立 | 画像処理ユニットにカメラを接続する |
| フジ5533D | ノズルホルダー組 | 配置中にノズルをマウントし,それを保持 |
| FUJIH1098A | ヘッド電源ケーブル | 作業ヘッドマザーボードに電力を供給する |
| FUJIH7306A | PCB ブレーケット/マウントフレーム | H04SFヘッドの内部にマザーボードを固定 |
| FUJIPP0341 について | H04SF 頭部ベースプレート | 作業ヘッドの内部部品を設置するための構造ベース |
常見問題ガイド FUJIH04S XK04860 H04SF ワーキングヘッド マザーボード
部品番号:XK04860
コンポーネント名:H04SF 作業頭マザーボード
適用されるモデル:Fuji NXT / NXT II マシン (H04SFヘッド付き)
カテゴリー:制御PCB / エレクトロニクス
1XK04860 マザーボードの機能は?
XK04860は,H04SF作業ヘッド内の主要な制御ボードです.
ノズルの操作
Z軸とR軸のモーター制御
バキュームセンシング
機械の主要制御装置と視覚システムとの通信
2この部分はどの頭と互換性がありますか?
H04SF 作業頭用に特別設計
H04SFヘッドを使用するFuji NXTとNXT IIプラットフォームと互換性
3マザーボードの故障の兆候は?
ノズルの動きの障害
真空検出の喪失
カメラやセンサー通信の誤り
機械で認識できない頭
ヘッドアラームコードまたはヘッド初期化障害
4マザーボードの診断は?
フジ機器の診断を使って 頭の通信をチェックする
目に見える損傷 (焼け跡,壊れたコネクタ) の検査
マルチメーターやオシロスコップで電圧と信号を試験する (資格のある技術者による)
確認のために,知られた良質のボード (利用可能なら) と交換
5マザーボードは個別に交換できますか?
そうだ 片頭から別々に交換できるけど
静的保護 (ESD) は不可欠
ファームウェア/コンフィギュレーションのマッチングや更新が必要になる可能性があります.
設置後,再調整または再校正が必要かもしれません.
6どんな道具と注意が必要ですか?
ESD安全ツールと接地ベルト
内部螺旋用のトルクドライバまたはスクリュードライバー
清潔で静的でない作業場
原装のハーネスを使って注意深くケーブルを再接続する
7マザーボードでチェックまたは交換する関連部品
| 部分番号 | コンポーネント名 | 機能 |
| FUJIH11352 | 磁気弁 | ノズルへの空気流を制御する |
| FUJIS4033G | バキュームセンサー | ピックアップ状態を検出 |
| FUJIH5060A | ビジョンカメラユニット | コンポーネントの画像をキャプチャする |
| フジヒ65860 | R軸の軸 | ノズルの回転を許可する |
| FUJIH1127F | ビジョンケーブル組立 | マザーボードにカメラを接続 |
| フジ5533D | ノズルホルダー | 機械的にノズルを設置 |
8保存と取り扱いの説明書
アンチステティックパッケージで保管する
曲がりや機械的な衝撃を避ける
