ハイライト
NXT III クランプソレノイドバルブ
,H67698 SMTマシン スペアパーツ
,H67698 クランプソレノイドバルブ
-
ブランド富士市
-
モデルFUJIH67698 NXT III モジュール クランプソレノイドバルブ
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIH67698 NXT III モジュール クランプソレノイドバルブ
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI H67698 NXT III モジュール クランプソレノイドバルブ SMTマシン スペアパーツ
FUJIH67698 NXT IIIモジュールクランプソレノイドバルブ
当社は11年間営業しており、品質保証と迅速な配送で、お客様にとって最高の選択肢となることをお約束します。
製品紹介

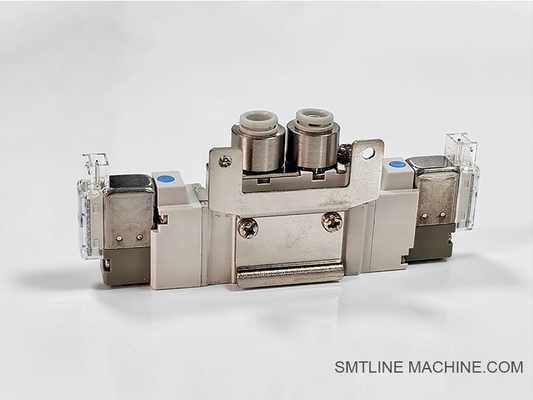

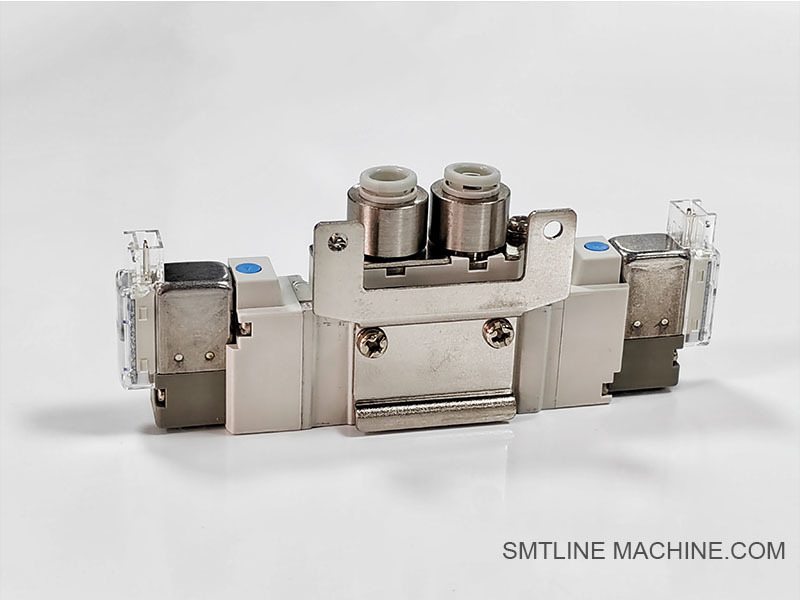

FUJI H67698 – NXT IIIモジュールクランプソレノイドバルブ
概要
FUJI H67698は、NXT III SMT実装プラットフォームで使用するために特別に設計されたクランプソレノイドバルブです。これは、動作中に機械モジュール（実装ヘッドやフィーダーユニットなど）を自動的にクランプして固定する上で重要な役割を果たし、機械的安定性と正確な位置合わせを保証します。
このバルブは、機械の空気圧制御システムの一部であり、XYロボットまたはビームユニットにモジュールを固定するロック機構を作動させます。
主な特徴
精密作動
安定した高速実装のために、ヘッド/モジュールの信頼性と再現性のあるクランプを可能にします。
コンパクト設計
NXT III機械のスペースに制約のあるレイアウトにシームレスに適合するように設計されています。
空気圧駆動
圧縮空気を使用して、機械的なラッチをロックまたは解放する内部ピストンを駆動します。
高い耐久性
長寿命と、製造環境での汚染に対する耐性を考慮して設計されています。
技術仕様
| パラメータ | 説明 |
| 部品番号 | H67698 |
| コンポーネント名 | クランプソレノイドバルブ |
| タイプ | 空気圧制御ソレノイドバルブ |
| 用途 | NXT IIIプラットフォームでのモジュール/ヘッドクランプ |
| 取り付け場所 | ビームユニットまたはモジュールドッキングセクション内 |
| 制御 | 機械PLC/エア信号経由 |
| 材質 | 金属+高温ポリマーハウジング |
| 動作サイクル | 高サイクル耐久性（数百万回の作動） |
アプリケーション
実装ヘッド、フィーダーモジュール、またはツーリングユニットを確実に所定の位置にクランプします。
モジュールの交換、キャリブレーション、または機械の起動中に自動的に作動します。
NXT IIIメインフレーム、特にマルチモジュール生産ラインで使用されます。
取り扱いとメンテナンスのヒント
バルブの寿命を延ばすために、清潔で乾燥した空気供給を確保してください。
予防メンテナンス中に、エア漏れ、ソレノイドの故障、またはピストンの固着がないか確認してください。
バルブの応答が遅い、クランプに失敗する、または異常なエアノイズが発生する場合は交換してください。
関連部品
| 部品名 | 部品番号（例） | 説明 |
| クランプソレノイドバルブ | H67698 | モジュールロック用メインソレノイドバルブ |
| ソレノイドケーブルハーネス | XH02919（例） | バルブを制御システムに接続します |
| エアフィッティング/チューブコネクタ | XG54120（例） | バルブをエア源に接続します |
| NXT IIIヘッドモジュール | 2AGTHAxxxxxx | 動作中にバルブによって固定されます |
| 取り付けブラケット/ホルダー | XA90745（例） | バルブを取り付けるために使用されるハードウェア |
| 空気圧マニホールド（共有） | XH00703（例） | 複数のソレノイドバルブに空気を供給します |
FUJI H67698クランプソレノイドバルブの関連アクセサリ
| アクセサリ名（EN） | 説明 |
| ソレノイドバルブ取り付けブラケット | ビームまたはベースユニット内でバルブを所定の位置に保持する機械的サポートフィクスチャ。 |
| ソレノイドケーブルハーネス/コネクタ | ソレノイドバルブを制御ボードまたはPLCに接続する電気ハーネス。 |
| エアチューブ/空気圧ホース | マニホールドからソレノイドバルブに圧縮空気を供給します。通常、ポリウレタンまたはナイロン製です。 |
| クイックコネクトエアフィッティング | エアチューブをバルブポートに確実に接続するために使用される金属またはプラスチック製のカプラー。 |
| 空気圧マニホールドブロック | 複数のソレノイドバルブに圧縮空気を供給する共有エアディストリビューションブロック。 |
| 圧縮空気レギュレーターユニット | バルブの最適な動作範囲内で一貫した空気圧を維持します。 |
| サイレンサー/エキゾーストマフラー | ノイズを低減し、バルブからの空気の放出を制御するために、排気ポートに取り付けられています。 |
| フィルターレギュレータールブリケーター（FRL）ユニット | 清潔で乾燥した潤滑された空気がソレノイドバルブに確実に到達するようにします。バルブの寿命を延ばします。 |
| モジュールロック機構 | ソレノイドバルブによって制御され、モジュールを固定する機械的なラッチまたはアクチュエーター。 |
| Oリング/シール（スペア） | 時間の経過に伴う漏れを防ぐためのエアポートの交換用シール。 |
これらのアクセサリは、FUJI NXT IIIラインでのクランプソレノイドバルブの安定した、安全で効率的な動作を保証します。
FUJI H67698クランプソレノイドバルブの関連部品番号
| コンポーネント名（EN） | FUJI部品番号 | 説明 |
| クランプソレノイドバルブ | H67698 | モジュールまたはヘッドクランプに使用されるメインバルブ |
| ソレノイドバルブ取り付けブラケット | XA90745 (例) | 機械フレーム内にバルブを固定するためのブラケット |
| ソレノイドケーブルハーネス（2ピン） | XH02919 (例) | ソレノイド作動用の電源/制御ケーブル |
| エアチューブ– 4mm OD | XH00715 (例) | バルブへの空気供給用の空気圧チューブ |
| クイックエアフィッティング（ストレート） | XG54120 (例) | エアチューブをバルブポートに確実に接続します |
| 空気圧マニホールドブロック（4ポート） | XH00703 (例) | ビームまたはベースユニットで使用される空気分配ブロック |
| フィルターレギュレーターユニット | XH00291 (例) | バルブへのクリーンで調整された空気の流れを維持します |
| エキゾーストマフラー/サイレンサー | XG61800 (例) | ソレノイド排気側のエアノイズを低減します |
| ロッキングアクチュエーターアーム（モジュール側） | AA9JX00 (例) | モジュールをロックするためにソレノイドによって制御される機械部品 |
| バルブメンテナンス用Oリングシールキット | XA80321 (例) | 長期的な信頼性のための交換用シール |
注：(例)でマークされた項目は、一般的に使用される部品番号であり、正確なNXT IIIモデルと構成によって異なる場合があります。必ずFUJI部品カタログまたは正規のサプライヤーにご確認ください。
FAQガイド– FUJI H67698 NXT IIIモジュールクランプソレノイドバルブ
1. FUJI H67698とは何ですか？
回答：
H67698は、FUJI NXT III SMT実装機で使用されるクランプソレノイドバルブです。これは、機械の動作中またはモジュールの交換中に、実装ヘッドまたはフィーダーモジュールをメインフレームに固定するロック機構を制御します。このバルブは、機械の空気圧システムの一部であり、高速生産中の安定した正確なクランプを保証します。
2. その主な機能は何ですか？
回答：
NXT IIIモジュール（例：実装ヘッド、フィーダーユニット）の空気圧作動によるロックを制御します。
動作中にモジュールが確実に所定の位置に固定されるようにします。
セットアップまたはヘッド交換手順中に自動クランプ/アンクランプを可能にします。
3. H67698はどの機械で使用されていますか？
回答：
FUJI NXT IIIプラットフォーム
ヘッド/モジュールの構成によっては、一部のAIMEXまたはNXT IIモデルでも使用されます
機械のビームユニット、モジュールドッキングレール、またはベースにあります
4. ソレノイドバルブの故障の症状は何ですか？
回答：
モジュールが正しくロックまたは解放できない
可聴エア漏れまたはヒス音
クランプコマンド中の応答が遅いまたはなし
「モジュールが検出されません」または「クランプに失敗しました」などのエラーメッセージ
断続的なモジュール接続の問題
5. H67698は個別に交換できますか？
回答：
はい。ビームまたはユニット全体を取り外すことなく交換できるモジュールコンポーネントです。
交換後：
空気圧と信号配線を確認してください
適切な着座と漏れのない動作を確認してください
機械メンテナンスメニューからクランプテストを実行してください
6. どのようにメンテナンスしますか？
回答：
月に1回清掃して、ほこりや油の蓄積を取り除きます
チューブとエアコネクタの摩耗を検査します
電気ケーブルが確実に固定されていることを確認します
内部エア漏れの兆候が見られる場合は、Oリングまたは内部シールを交換します
寿命を延ばすために、常に乾燥したろ過された空気供給を使用してください
7. どのようなコンポーネントが一般的に使用されていますか？
| コンポーネント名 | 部品番号（例） | 機能 |
| クランプソレノイドバルブ | H67698 | モジュール/ヘッドロック用メインバルブ |
| ソレノイドケーブルハーネス | XH02919 (例) | バルブを制御信号に接続します |
| 空気圧エアチューブ（4mm OD） | XH00715 (例) | マニホールドから空気を供給します |
| エアフィッティングコネクタ | XG54120 (例) | チューブをバルブポートに取り付けます |
| 取り付けブラケット | XA90745 (例) | バルブを機械フレームに固定します |
| 空気圧マニホールド | XH00703 (例) | 複数のバルブに空気を分配します |
| エキゾーストサイレンサー | XG61800 (例) | 排気エアノイズを低減します |
| モジュールロッキングアクチュエーター | AA9JX00 (例) | ソレノイドバルブによって駆動される機構 |
| 交換用シールキット | XA80321 (例) | バルブのメンテナンス用シール |
8. 推奨される空気圧範囲は？
回答：
通常は0.45 MPa – 0.60 MPa（65–87 psi）の間です。必ずFUJI機械の空気圧仕様を参照してください。
9. どのくらいの頻度で検査する必要がありますか？
回答：
毎月：エア漏れとバルブの応答性を確認します
四半期ごと：接続、フィッティング、および内部コンポーネントを検査します
毎年：高負荷環境で使用する場合は、シールを交換します
10. 交換用バルブはどこで入手できますか？
回答：
FUJI公式販売代理店を通じて注文してください
または、正規のSMT部品サプライヤーから
必ず正しい部品番号：H67698を要求してください
