FUJIHBC カリブレーショングラスIC AA7SA00
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品紹介

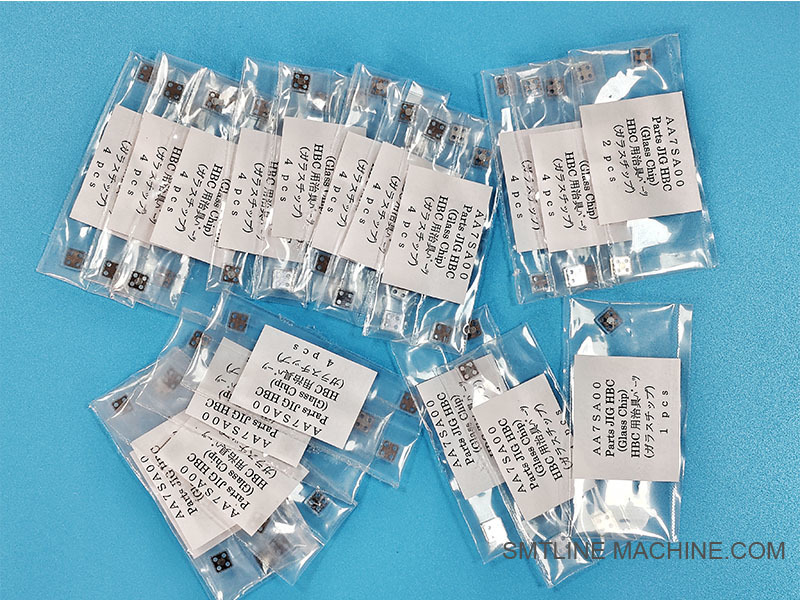

FUJI AA7SA00 HBC カリブレーション ガラスIC
概要
FUJI HBC校正ガラスIC (AA7SA00) は,FUJI SMT配置システムのヘッドビーム校正 (HBC) プロセスで使用される精密ガラス基準規格である.視覚システムの光学校正と調整のための重要な基準ツールとして機能します機械のカメラと認識アルゴリズムが高度な位置精度と重複性を維持することを保証する.
この校正ガラスは,刻印された信託マークまたはパターンでコンポーネント (ICパッケージ) をシミュレートし,システムがその認識精度を既知の幾何学的参照と比較することができます.
主要 な 特徴
精密 な 彫刻 の パターン
ガラスは,機械ビジョンの校正を検証または修正するために使用されるミクロンレベルの基準マークが埋め込まれています.
光学 透明性 と 安定性
高純度光学ガラスで作られ 歪み 傷害 温度変化に耐える
HBC カリブレーション ユニットで使用
特にフジHBCユニットと合致し,ノズルとヘッドを並べた作業を行う.
繰り返し 使える 耐久 性
カリブレーション品質の劣化なしに繰り返し使用するように設計されている.
テクニカル仕様
パラメータ | 記述 |
部分番号 | AA7SA00 |
コンポーネント名 | HBC カリブレーション ガラスIC |
材料 | 光学級のガラス |
パターンタイプ | 刻印されたICのような信託マーク |
使用ケース | ヘッドビーム校正 (HBC),視線調整,光学校正 |
互換性 | FUJI NXT,AIMEX,およびHBCと互換性のある配置プラットフォーム |
申請
光学認識システムの校正 (カメラのオフセット,歪み,焦点)
位置付け頭の動きと認識の精度を調整する.
カメラと機械軸間の XY,Theta 座標のマッピングの検証
FUJIのHBC (ヘッドビーム校正) システムで使用される.
手入れ と 保守 に 関する 助言
汚染を避けるため,手袋や防静止ピンチでしか扱いません.
汚れや塵がある場合は,光学級の布とアルコールで清掃します.
傷や破片を避けるためにオリジナルの保護用ケースに保管します.
基準マークが無傷で目に見えるように定期的に検査する.
FUJI AA7SA00の関連アクセサリー HBC校正ガラスIC
アクセサリー名 (EN) | 記述 |
HBC ユニット ベースホルダー | 精密装置は,HBC処理中にAA7SA00校正ガラスを固定する. |
HBCカメラユニット | ガラスのICの校正マークを記録し比較するために使用されるビジョンモジュール. |
X/Y カリブレーション 表 | モーター式または手動式のステージで,校正ガラスを正確に並べ,配置する. |
ノズルの校正板 | 視力システムに対するノズルの先の位置を調整し確認するために使用される副板. |
テタ軸の基準プレート | 頭を並べるときの角 (胃) カリブレーションの基準を提示する. |
掃除用スワブ/光学布 | 透明性と精度を保つためにガラスの表面を細かく掃除します |
保護用収納ケース | 使用していないときに安全に校正ガラスを保管するための反静的,衝撃に耐える箱. |
カリブレーション ソフトウェア モジュール | FUJI NXT/AIMEX システムに組み込まれ AA7SA00 を使って HBC ルーチンを実行します |
照明システム (バックライトユニット) | 視力検査中にエッチされたマークのコントラストを高めるため,一貫した照明を提供します. |
反静的ピンチや吸い込みツール | 指紋や静的ダメージなしに安全できれいにガラスを操作するために |
これらのアクセサリーは,AA7SA00校正ガラスICを使用して,視力システムの校正と頭部の調整プロセスを正確に,繰り返し,安全に実行することを保証します.
FUJI AA7SA00の関連部品番号 HBC校正ガラスIC
部品名 (EN) | FUJI 部品番号 | 記述 |
HBC カリブレーション ガラスIC | AA7SA00 | 刻印されたフィデシャル付きのメインストライブラリガラス |
HBC校正ベースプレート (ガラスホルダー) | AA7SB00 (例) | AA7SA00ガラスを保持する精密装置 |
HBCビジョンカメラ組成 | AA1JZ00 (例) | カリブレーション中にパターンを読み取れる光学装置 |
テタ校正ガラス/プレート | AA7SC00 (例) | 角型 (胃) 頭の校正に使用される |
ノズルの先端の校正板 | AA7SD00 (例) | ノズルの調整を検証するための基準ボード |
X/Y軸の移動ベース | AA1ZP00 (例) | X/Y軸の精度調整と校正に使用される固定装置 |
オプティカルクリーニング布キット | AA7CL00 (例) | カリブレーションガラスを安全に清掃するための保守キット |
カリブレーションガラスの貯蔵箱 | AA7BX00 (例) | AA7SA00ガラスの保護ケース |
HBC校正のためのバックライトモジュール | AA7BL00 (例) | 刻印されたパターンを照らすために使用されるLEDライトユニット |
カリブレーション ソフトウェア キー (別々なら) | AA7SW00 (例) | HBC校正のソフトウェアライセンスは |
注: (例) とマークされた項目は,典型的なFUJI校正セットアップに基づいて代表的な部品番号です.正確な番号は,機械モデルによって異なります (例えば,NXT II,NXT III,AIMEX) とあなたのFUJIパーツカタログまたは認可されたサプライヤーを通じて確認する必要があります.
常識ガイド FUJI AA7SA00 HBC カリブレーション ガラスIC
1FUJI AA7SA00とは?
答え:
AA7SA00は,FUJIのヘッドビーム校正 (HBC) システムで使用される校正ガラスICである.カメラシステムの校正と精度を検証するための正確な視覚参照を提供します.ノズルの配置SMTの位置付け機で頭部位置付け.
2カリブレーションガラスの機能は?
答え:
視覚認識システムの校正のための標準基準パターンとして機能する.
X,Y,およびθ軸 (回転) のノズルとカメラシステムの調整を保証する.
カメラの歪み,オフセット,頭部動きの偏差を識別し修正します
機械の定期的なメンテナンスや部品の機械的な交換後に使用する.
3AA7SA00を使用する機械やシステムは?
答え:
FUJI NXT II,NXT III,AIMEX,および他のモデルにはHBC (ヘッドビーム校正) 装置が装備されている.
高精度の視力と頭校正手順を必要とする機械と互換性がある.
4カリブレーションガラスはどんな感じですか?
答え:
小型の長方形光学ガラスで,ICパッケージの輪郭,グリッド,またはクロスファイアに似ているマイクロレベルに刻印されたフィデシャルパターンです.これらのパターンは,校正中に視覚システムによって読み取られます.
5AA7SA00 カリブレーションガラスはどのように使用されますか?
答え:
HBC ガラスホルダーまたはベース・フィクチャーに挿入します.
機械の視覚システムは,刻印されたマークの位置を記録し,比較します.
偏差はノズル,カメラ,位置座標の間の内部マッピングを自動修正するために使用されます.
6交換が必要になる兆候は?
答え:
刻印された表面に 傷,汚れ,またはチップがあります
カリブレーションの精度に影響する薄れまたは不透明な信憑性マーク
視覚的 検査 に よる と 裂け目,残留物,または 汚染 が 見 られ ます.
他の機械的な欠陥がないままの繰り返し校正誤差.
7カリブレーションガラスの掃除と保守は?
答え:
指紋やESDを避けるために,静止性防止手袋やプラスチックピンチを使用してください.
光学性 アルコール と 毛糸 のない 布 や スワップ で 慎重 に 清掃 する.
傷や破損を防ぐために,元の抗静的ケースに保管します.
8AA7SA00にはどんなアクセサリーが使われますか?
コンポーネント名 | 部分番号 | 記述 |
カリブレーションガラスIC | AA7SA00 | メイン・キャリブレーションユニット |
ガラスホルダーベース | AA7SB00 (例) | ガラスの固定装置 |
HBCビジョンカメラユニット | AA1JZ00 (例) | 解析のために刻印されたマークをキャプチャ |
テタ校正プレート | AA7SC00 (例) | 角点調整の検証に使用される |
清掃キット | AA7CL00 (例) | 光学的に安全な掃除ツールセット |
カリブレーションガラス収納箱 | AA7BX00 (例) | 安全な操作のための反静的ケース |
バックライト モジュール | AA7BL00 (例) | エッチされた特徴の可視性を向上させる |
カリブレーション ソフトウェア モジュール | AA7SW00 (例) | カリブレーション ルーチンを実行する |
9カリブレーションガラスはどのくらいの頻度で使用すべきですか?
答え:
機械の設置や移動中に
カメラ,ヘッド,またはノズルを交換した後
予防的なメンテナンスの一環として (毎月または四半期)
カメラや位置付けの精度が不安定になると
10AA7SA00はどこで買えるの?
答え:
FUJIの公式ディストリビューターや認定SMTサプライヤーから
元の部品番号: AA7SA00 を要求してください.
