ハイライト
ノズルステーション 2UGTML000200
,FUJI NA74B SMT 部品
,2UGTML000200 SMT パーツ
-
ブランド富士市
-
モデルFUJINA74B ノズルステーション 2UGTML000200
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJINA74B ノズルステーション 2UGTML000200
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
高性能 FUJI NA74B ノズルステーション 2UGTML000200 SMT 部品
FUJINA74B ノズルステーション 2UGTML000200
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品紹介

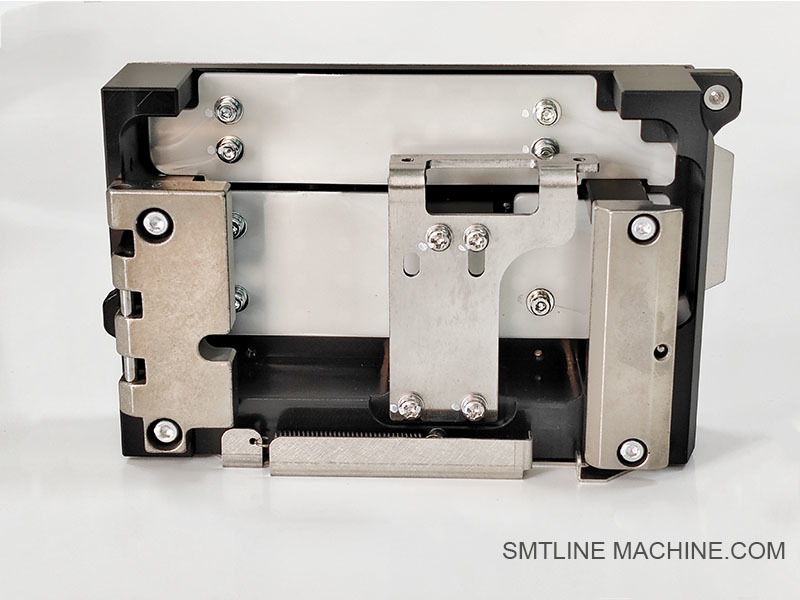

FUJI NA74B ノズルステーション 2UGTML000200
概要
FUJI NA74Bノズルステーション (部品番号:2UGTML000200) は,NA74Bシリーズノズルヘッド用に特別に設計されたFUJI SMT配置機で使用される重要な部品です.このノズルステーションは,マウントのための機械的なインターフェースとして機能PCB 組み立て過程で使用されたピック・アンド・プレイス・ノズルを交換し,固定します.
効率的で柔軟な生産作業流程を保証し,さまざまな部品サイズとタイプに対応するための迅速で正確なノズルの交換を可能にします.
主要 な 特徴
精密な調整
ノズルの正確な位置付けを保証し,高度な位置付け精度を保証します.
迅速な変更メカニズム
迅速で安全なノズルの交換を可能にします 機械のダウンタイムを最小限にします
耐久 的 な 建築
高品質の材料で作られ 繰り返し使用に耐えるため 長期間の信頼性を維持します
互換性
FUJI NA74B 配置ヘッドシリーズ用に設計され,シームレスな統合を保証します.
メンテナンス に 優しく
機械の効率的なメンテナンスをサポートする パーツの修理と交換が簡単です
テクニカル仕様
| パラメータ | 記述 |
| 部分番号 | 2UGTML000200 |
| コンポーネント名 | NA74B ヘッド用のノズルステーション |
| 適用可能なモデル | FUJI NA74Bシリーズの配置ヘッド |
| 機能 | 固定式・交換式・取っ取り式・位置付け式・ノズル |
| 材料 | 高級金属合金 |
| 体重 | 約150グラム (典型) |
| サイズ | 標準的なFUJIノズルステーションサイズ |
|
申請
FUJI NA74B SMTのPCB組み立て装置で使用される.
異なるコンポーネントタイプとサイズのための迅速なノズルの変更をサポートします.
高速のピック・アンド・プレイス操作中に安定して正確なノズルの位置を保証する.
関連した構成要素
| 構成要素 | 部分番号 | 記述 |
| ノズル (様々な種類) | 様々な (例えば,2UGTMNxxxx) | NA74B ステーション用の互換性のあるノズル |
| ノズルホルダー | 2UGTML000100 | ノズルステーション用のベースホルダー組 |
| ノズルの校正センサー | S2078A (例) | 正確なノズルの位置を確保 |
| NA74B 配置ヘッド組成 | 2UGTMAxxxx | ノズルステーションを含む完全な頭 |
FUJI NA74B ノズルステーション (2UGTML000200) の関連アクセサリー
| アクセサリー名 (EN) | 記述 |
| ノズル (様々な種類) | NA74Bステーションと互換性のある異なるノズルのモデルで,さまざまな部品のサイズと形を処理します. |
| ノズルホルダー/ベース | 設置頭組にノズルステーションを固定する固定ベース (例:部品番号 2UGTML000100) |
| ノズルの校正センサー | 正確な位置付けのために正しいノズルの位置を検証し,校正するセンサー. |
| ノズルのクリーニングブラシ | 信頼性の高い部品のピックアップを確保するためにノズルを掃除するために使用されるツール. |
| ノズル交換ツール | ステーション内のノズルを安全に取り外し設置するための特殊ツールです. |
| ノズルステーションの固定螺栓 | ノズルステーションを頭部に固定するために使用される固定装置. |
| ノズルの空気供給管 | 吸収・放出作業のために,真空または空気圧をノズルに供給する管. |
| ノズルの圧力調節器 | 空気圧や真空圧を制御してノズルの性能を最適化します |
| ノズルの貯蔵ラック | 迅速なアクセスと交換のための複数のノズルを組織するための貯蔵装置. |
これらのアクセサリーは,NA74B配置ヘッドでSMT生産中に効率的で正確で柔軟なノズル処理を維持するのに役立ちます.
関連部品番号 FUJI NA74B ノズルステーション (2UGTML000200)
| 部品名 (EN) | FUJI 部品番号 | 記述 |
| ノズルステーション (メインユニット) | 2UGTML000200 | NA74Bヘッドのメインノズルステーション |
| ノズルステーションベースホルダー | 2UGTML000100 | ノズルステーションを支えて並べたベース |
| 標準用ノズル (03型) | 2UGTMN000103 | 互換性のある標準ドズルの例 |
| 高真空用ノズル (08型) | 2UGTMN000108 | より強い真空を持つ大きな部品のためのノズル |
| 低圧ノズル (型01) | 2UGTMN000101 | 極小部品用に設計されたノズル |
| ノズルの校正センサー | S2078A (例) | ノズルの位置と状態を検証するセンサー |
| ノズルのクリーニングブラシユニット | 2AGKGA000300 | メンテナンスのために使用する掃除道具 |
| ノズルステーション用エアチューブ | XH00715 (例) | ステーションに空気/真空を供給する |
| ノズル交換ツール | 2AGLGA000100 | セットアップ中にノズルを手動で交換するためのツール |
| 固定シールセット | XA90730 (例) | ノズルの位置を固定する螺栓 |
| NA74B 配置ヘッド組成 | 2UGTMA000000 | 完全ヘッドユニット,ノズルステーションと駆動システムを含む |
注:一部の部品番号は,ノズルのサイズ,生産ラインの要件,機械の構成に応じて異なります.常にFUJI部品カタログまたはサプライヤーに確認してください.
FAQガイド 福井NA74Bノズルステーション (2UGTML000200)
1FUJI NA74B ノズルステーション (2UGTML000200) とは?
答え:
2UGTML000200は,FUJI NA74B配置ヘッドのために設計されたノズルステーションユニットです.それは,自動または手動のノズルロードを可能にする,ピックアンドプレースノズルの安全なドッキングポイントとして機能します.卸荷動作中に保存する.ノズルの利用可能性を維持し,高速で高精度のSMT組み立てをサポートする上で重要な役割を果たします.
2SMTマシンでの機能は?
答え:
配置ヘッドが使用する複数のノズルを保持し,組織します.
コンポーネントの要件に基づいて自動噴嘴交換を可能にします.
正確なピックアップと配置のためにノズルの清潔さとアラインメントを維持するのに役立ちます.
異なるノズルのタイプを迅速に切り替える
3このノズルステーションはどの機械や頭を使っていますか?
答え:
FUJI NA74Bシリーズの配置ヘッド用に特別に設計されています.
FUJI NXT II,NXT III,およびNA74Bヘッドを装備したAIMEXマシンで使用される.
4失敗の共通点や兆候は?
答え:
自動交換中にドッキングやアンドッキングが失敗する
ピックアップや配置の誤りを引き起こすノズルの位置の誤差
ステーションスロットやホルダーに耐用または機械的損傷がある.
塵が蓄積したり,掃除が不十分で接触が不十分になったり,ノズルの詰まりが原因になったりします.
5. ノズルステーションは独立して交換できますか?
答え:
はい. 2UGTML000200 ユニットは個別に交換できます. 交換後:
ノズルの校正を 実行する
ステーションベースをしっかりと設置する (例: 2UGTML000100)
センサーのフィードバックをチェック
6メンテナンスが必要ですか?
答え:
汚染やノズルの損傷の確認を毎日視察する.
毎週ノズルのクリーニングツールやブラシで掃除します.
損傷した部分や解散した部分 (例えば,ホルダーピンやブラケット) を交換する.
センサーでノズルの存在を検知する.
7どんな部品がノズルステーションで動作する?
| コンポーネント名 | 部分番号 | 機能 |
| ノズルステーション (メインユニット) | 2UGTML000200 | ノズルを保持し,整理する |
| ノズルステーションベースホルダー | 2UGTML000100 | ステーションをヘッドアセンブリにマウント |
| NA74B 配置部長 | 2UGTMA000000 | 互換性のあるヘッドユニット |
| ノズル (型01 〜 08) | 2UGTMNxxxxxx | 異なるサイズで交換可能なノズル |
| ノズルセンサー | S2078A (例) | ノズルの存在と位置を検出 |
| 掃除ブラシ | 2AGKGA000300 | 停泊中にノズルを掃除するために使われます |
| ノズル交換ツール | 2AGLGA000100 | 手動のノズルの交換装置 |
| マウントスクリュー | XA90730 (例) | 装置の固定装置 |
| エアチューブ | XH00715 (例) | 空気圧や真空を供給する |
8異なるノズルのタイプに対応できますか?
答え:
はい.すべての対応するFUJI NA74Bノズルをサポートします.
標準チップ部品
変形または大きな部品
真空感受性のある部品
オーダーメイドのノズル (生産ラインの要件に基づいて)
9どこで買えるの?
答え:
FUJIの公式ディストリビューターを通じて
認証されたSMT部品サプライヤー
正確なステーションモデルのための部品番号2UGTML000200を確認してください
