ハイライト
FUJI NXT ホワイト シールリング
,PG00975 白い封印リング
,PG00975 SMT機械のスペアパーツ
-
ブランド富士市
-
モデルFUJINXT 白いシールリング (パッケージ) PG00975
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJINXT 白いシールリング (パッケージ) PG00975
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI NXT ホワイトシールリング (PACKING) PG00975 SMT マシン 部品
FUJINXT 白いシールリング (パッケージ) PG00975
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品紹介

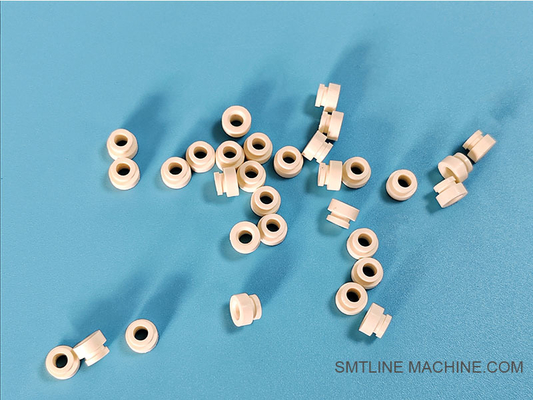

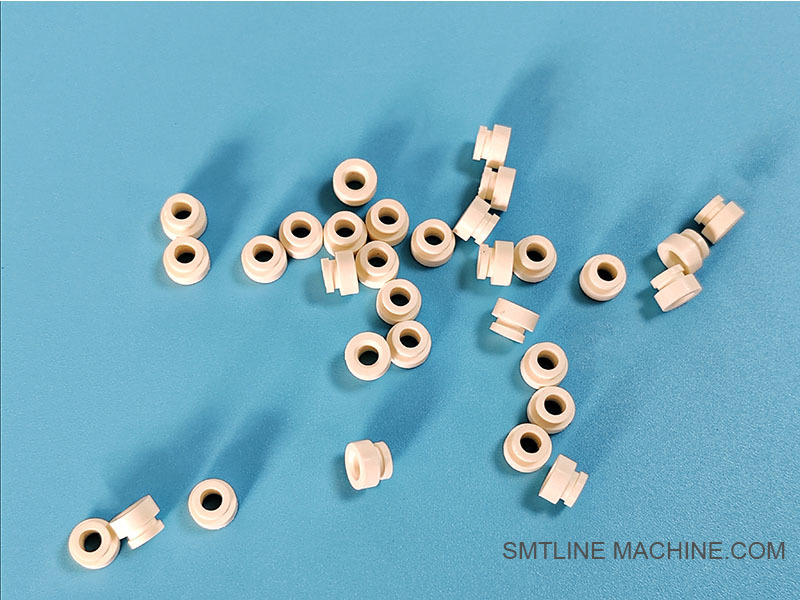

FUJI PG00975 NXT ホワイトシールリング (梱包)
概要
FUJI PG00975は,H01,H02などのFUJI NXTシリーズ配置ヘッドおよび互換性のあるノズルで使用される,真空パッキングリングとしても知られる白いシールリングです.それは,ノズルと真空システムとの間に空気密閉シールを形成するように設計された重要な部品です高速部品のピック・アンド・ポジション作業中に適切な吸着性能を確保する.
ブラックシールリング (PH00991) と異なり,白いPG00975は,より高いシール精度または材料互換性を必要とする特定のノズルタイプまたは更新されたホルダー設計でしばしば使用されます.
主要 な 特徴
高真空密封効率
漏れを防ぐため,ノズルのベースと真空室の間を気密接続します.
高品質 で 柔軟 な 材料
白いフッソポリマーやシリコン製ゴムで作られ 優れている弾性と化学的耐性を有します
耐磨 と 汚染 に 耐える
繰り返しノズルを挿入/取り外し,高速操作,流体や破片への接触に耐える.
FUJI NXT ヘッド用に設計された
H01,H02,H12Sのノズルホルダーと互換性があり,類似の保持構造を使用する他のモデル.
テクニカル仕様
| パラメータ | 記述 |
| 部分番号 | PG00975 |
| コンポーネント名 | 密封リング / 梱包 |
| 色 | ホワイト |
| 材料 | シリコンベースのゴムやPTFE強化ゴム |
| 適用する | SMT 配置ノズルの真空密封 |
| 互換性のあるヘッド | FUJI NXT H01,H02,H12S等 |
申請
FUJI NXTヘッドのノズルホルダー部分に設置
ピックアップと配置中に安定した真空と気密接続を確保
漏れのない性能を必要とする高速SMT環境で使用
関連した構成要素
| 構成要素 | 部分番号 | 記述 |
| ノズルホルダー (H01/H02) | AA84030 | 密封リングとノズルのクランプのホース |
| クランプ/爪 | PH00274 | メカニカルにシールに対して位置にノズルをロック |
| H01 / H02 ノズル | AA05800 / AA07000 | 密封面と接触する |
| 負圧センサー | S4033G | モニターの真空状態 |
| ブラックシールリング (代替) | PH00991 | 代替密封リング (黒色) |
| ヘッドアセンブリ (H01/H02) | 2AGTHA004000 / 005000 | この密封構造を使用した完全な作業頭 |
FUJI PG00975 の関連アクセサリー NXT ホワイト シールリング (梱包)
| アクセサリー名 (EN) | 記述 |
| ノズルホルダー (H01/H02) | 密封リングが座っているベースコンポーネント,ノズルと真空システムとの接点. |
| クランプ/爪 (例えば PH00274) | 密封リングにしっかりとノズルを固定して真空の整合性を維持します |
| クランプスプリング | クランプメカニズムに緊張を与え,ノズルの固定を保証します. |
| H01 / H02 ノズル | 密封リングに頼るノズルで 空気密閉の真空接触を維持する |
| 負圧センサー (S4033G) | 真空レベルをモニターする.正確な検出のために適切な密封に依存する. |
| ノズルの検出センサー (S65846) | 正確なノズルの位置を検知し,密封状態の影響を受けます. |
| ノズルの挿入ガイドプレート | 密封リングの損傷を防ぐためにノズルの挿入をガイドします. |
| 振動吸収パッド / ガスケット | 振動や機械ショックからシールリングエリアを保護します. |
| 頭体 (H01/H02) | 主な構造体で,ノズルホルダーとシールリング組が設置されている. |
| 掃除 道具 (ブラシ / 拭き) | 密封リングの寿命を延ばすため 密封表面をきれいに保つために使われます |
これらの部品は,FUJI NXTヘッドの安定した真空密封と信頼性の高いノズルの動作を維持するために,PG00975密封リングが適切に機能することを確保します.
関連部品番号 FUJI PG00975 NXT ホワイトシールリング (梱包)
| 部品名 (EN) | FUJI 部品番号 | 記述 |
| 白いシールリング (梱包) | PG00975 | 主な真空密封リング (白) |
| ノズルホルダー (H01/H02) | AA84030 | 密封リングとノズルを保持 |
| クランプ/爪 | PH00274 | 密封リングにノズルを固定 |
| クランプスプリング | XA91200 (例) | 固定用のクランプに力をかける |
| H01 ノズル | AA05800 | 密封環を装着した高速ノズル |
| H02 ノズル | AA07000 | H02ヘッドの代替ノズル |
| 負圧センサー | S4033G | ピックアップ中に真空レベルを検出 |
| ノズル検出センサー | S65846 | モニター ノズルの状態と空気流 |
| ノズルの挿入ガイドプレート | PM04A02 (例) | 密着とスムーズなノズルの接触を確保 |
| クリーニングパッド/ツールキット | PM0ENZ3 (例) | 密封環と保持器の保守に使用される |
| H01 作業頭組 | 2AGTHA004000 | PG00975 を使った完全なH01ヘッド |
| H02 作業頭組 | 2AGTHA005000 | PG00975 を使ったH02の完全な頭 |
注:標示された部分番号 (例) のいくつかは,特定のヘッドバージョン (NXT II,NXT III,AIMEX) に係るものであることを確認する必要があります.
常見問題ガイド FUJI PG00975 NXT ホワイトシールリング (パッケージ)
1FUJI PG00975とは何か?
答え:
PG00975は,FUJI NXTシリーズSMT配置頭,H01,H02およびH12Sで使用される白いシールリング (パッキングリングとしても知られています).それは部品ピックアップ中に信頼性の高い吸着性能を可能にするため,ノズルと頭部の内部真空チャネルの間に真空密封を提供するように設計されています..
2PG00975 密封リングの機能は?
答え:
主な役割は次のとおりである.
ノズルとノズルホルダーの間を気密に密封する
高速運転中に安定した真空圧を維持する
リークや真空の故障を防止し,ピックアップの誤りを引き起こす
信頼性の高い部品配置精度をサポートする
3どの頭が PG00975 封印リングを使ってる?
答え:
PG00975 は,次のものと互換性があります.
H01 作業頭
H02 作業頭
H12Sおよび類似のヘッドは,以下に使用される:
FUJI NXT II / NXT III について
AIMEX / AIMEX III について
4PG00975とPH00991 (ブラックシールリング) はどう違うの?
答え:
特徴は PG00975 (白) PH00991 (黒)
パーソナリティは
素材 シリコン/フルオロポリマー NBR/耐熱ゴム
色 白 黒
標準的なNXTヘッドです 標準的なNXTヘッドです
バクオムシール より高精度/クリーンなアプリケーション 一般的な用途
交換可能か? 時には 合致性を確認します
5密封リングの交換が必要な兆候は?
答え:
真空圧が不安定または不十分
ピックアップの誤りや部品が落下した
ノズルは,保持器にしっかりと座らない
リングに目に見える裂け目,変形,または磨き
噴嘴周辺の空気のシッシングまたは漏れ音
6密封リングをどのくらいの頻度でチェックするか 交換するべきですか?
答え:
使用頻度に基づいて1〜3ヶ月ごとに検査
バキューム問題または定期的な頭修理中に検出された場合,すぐに交換
頻繁にノズルを交換したり,塵が多い環境で使用を加速させることもあります.
7PG00975は潤滑が必要ですか?
答え:
潤滑は不要です
密封面 を 清潔 で 乾燥 し て 置か れ ます.塵 や 流体 の 残り を 除去 する ため に アルコール の 拭き 巾 や 乾燥 し た 圧縮 空気 を 用い ます.
8PG00975と他の部品は?
| 構成要素 | 部分番号 | 記述 |
| シールリング (ホワイト) | PG00975 | バキュームシールリング |
| ノズルホルダー (H01/H02) | AA84030 | 密封リングのベースハウジング |
| クランプ/爪 | PH00274 | メカニカルにシールに対してノズルを保持 |
| H01 / H02 ノズル | AA05800 / AA07000 | 密封面と直接接点 |
| 負圧センサー | S4033G | バクオム品質を検出する |
| ノズル検出センサー | S65846 | ノズルの存在とシール接触を確認する |
| クリーニングパッド/キット | PM0ENZ3 (例) | 密封と保持区域の保守ツール |
9PG00975 は取り除いた後に再利用できますか?
答え:
はい,リングが損傷を受けず形状が維持されている場合,再利用できます.しかし,重要なラインでは,計画的な予防保守中に交換することをお勧めします.
10PG00975はどこで買えるの?
答え:
入手可能:
FUJI SMT 認可販売業者
認証されたSMT部品サプライヤー (本物またはOEMと同等の品質を保証する)
