ハイライト
ブラックシールリング
,PH00991 シールリング
,PH00991 SMT 機械の部品
-
ブランド富士市
-
モデルFUJINXT ブラックシールリング (PACKING) PH00991
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJINXT ブラックシールリング (PACKING) PH00991
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJINXT ブラック シールリング (パッキング) PH00991 SMT 機械の部品
FUJINXT ブラックシールリング (PACKING) PH00991
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品紹介

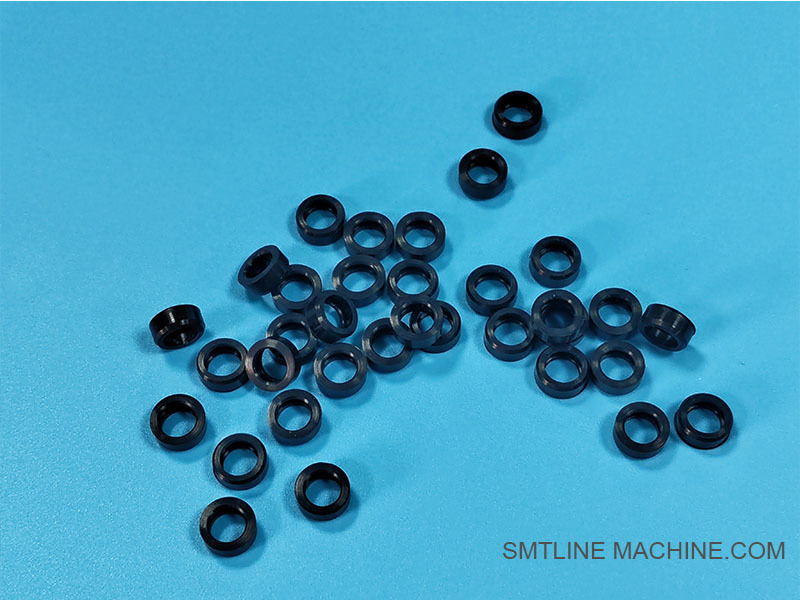

FUJI PH00991 NXT ブラックシールリング (梱包)
概要
FUJI PH00991は,FUJI NXTシリーズ作業頭 (例えば,H01,H02,H12S) に使用される,黒い密封リングである.それは,ノズルホルダーとの間の気密な接続を確保する必要真空シール部品ですSMTのピック・アンド・プレイス操作中に吸管室と空気システム
この密封リングは 空気の漏れを防ぎ 安定した負圧を維持し 高速で高精度な部品配置をサポートします
主要 な 特徴
バキューム密封
ノズルと真空空間に気密の整合性を保ち,正確な吸気と吹気機能を可能にします.
高弾性素材
耐久性があり 油に耐えるゴムや フルーアカーボンエラストーマーで 耐久性と圧縮を繰り返します
NXTヘッドの精密フィット
標準のノズルホルダーを使用して,H01,H02などのFUJI作業頭にしっかりとフィットするように設計されています.
耐磨 と 汚染 に 耐える
何千ものノズルの交換サイクルや 高速移動に耐える
テクニカル仕様
| パラメータ | 記述 |
| 部分番号 | PH00991 |
| コンポーネント名 | 密封リング / 梱包 |
| 色 | ブラック |
| 材料 | 耐熱・耐油ゴム (NBR/FKM) |
| 適用される頭 | FUJI NXT H01 / H02 / H12S / H08Mなど |
| 機能 | 噴嘴と吸着装置の真空密封 |
申請
ノズルホルダーと内吸管の間に設置
FUJI NXT II / NXT III / AIMEXヘッドで一貫した真空流量のために使用されます
掃除,吹き出し,ノズルの清掃作業に必要なもの
関連した構成要素
| 構成要素 | 部分番号 |
| ノズルホルダー (H01/H02) | AA84030 |
| H01 ノズル | AA05800 |
| クランプ (爪) | PH00274 |
| 負圧センサー | S4033G |
| 作業頭体 | 2AGTHA004000 (H01), 2AGTHA005000 (H02) |
| 包装シール 挿入溝 | 内部保持器の表面 |
FUJI PH00991 NXT ブラックシールリング (パッケージ) の関連アクセサリー
| アクセサリー名 (EN) | 記述 |
| ノズルホルダー (H01/H02) | 密封リングがノズルと真空ポートとの接点に設置されているベースユニット. |
| クランプ/爪 (例えば PH00274) | 密封リングに押して 密着を保ちます |
| クランプスプリング | クランプとシールリングが密度の高い真空シールを保持するように圧力をかける. |
| H01 / H02 ノズル | 交換可能なノズルの先は,真空の整合性を維持するために密封リングに依存する. |
| 負圧センサー (S4033G) | 密封リングの故障は検出エラーを引き起こす可能性があります. |
| ノズルの検出センサー (S65846) | 正確なノズルの座りを検知し,シールリング上の正しい接触に依存する. |
| ノズルの挿入ガイドプレート | 密封リングを損傷することなく位置にノズルを調整するのに役立ちます. |
| 振動吸収パッド / ガスケット | 密封領域の近くに設置して,動きを軽減し,密封を保護します. |
| 頭部底部体 (H01/H02) | ノズルホルダーとシールリングが組み合わさっている構造部品. |
| クリーニングパッド / ブラシユニット | リングの長寿を確保するために 密封表面の清潔さを保つために使われます |
これらのアクセサリーはPH00991シールリングと連携して,精密なピックアンドプレース操作のために,頭の中には漏れのない安定した真空環境を確保します.
常見問題ガイド FUJI PH00991 NXT ブラック シールリング (梱包)
1FUJI PH00991って?
答え:
PH00991は,FUJI NXTシリーズH01,H02などの配置ヘッドで使用される黒いシールリング (パッケージングとも呼ばれます).それはノズルホルダーと内部空気経路の間の真空シールとして機能, SMTのピック・アンド・プレイス操作中に適切な吸気と空気吹き性能を確保する.
2密封リングの機能は?
答え:
保持器にノズルを設置したときに真空漏れを防止する気密密封装置が作られ,以下のことが保証されます.
パーツのピックアップ中に安定した真空
部品の放出やノズルの清掃中に一貫した空気吹き
ノズルの検出精度
3PH00991のシールリングはどっちの頭を使ってる?
答え:
PH00991は以下に使用されます.
H01 作業頭
H02 作業頭
H12S / H08M ヘッド (構成に応じて)
NXT II,NXT III,AIMEXシリーズマシンに適用される.
4閉ざしリングが磨かれたり 損傷した兆候は?
答え:
吸入の損失または間隔的な真空誤差
ノジルは部品を拾ったり保持したりできない.
頻繁な真空校正障害
噴嘴ホルダー付近の空気または真空の漏れ音
ノズルは正しく座っていない.
5密封リングを何度検査するか 交換するか
答え:
使用状況に応じて1〜3ヶ月ごとに検査します
真空性能の問題や物理的な損傷 (裂け目,変形) が観察された場合,直ちに交換する
頻繁にノズルを交換すると磨きが加速します.
6潤滑か掃除が必要ですか?
答え:
密封リングを潤滑しないでください.
密封 面 から 汚れ や 塵 を 拭く ため に アルコール 付いた 拭き 巾 や 毛皮 の ない 布 を 用いる
早期の着用を防ぐために,ノズルと保持器をきれいにしてください.
7PH00991は取り除いた後に再利用できますか?
答え:
はい 損傷を受けず,変形していない場合です.しかし,主要な保守または真空漏れが検出された場合,リングを交換することが推奨されます.
8PH00991で動作する他のコンポーネントは?
| 構成要素 | 部分番号 | 記述 |
| 封印リング (包装) | PH00991 | 主要な真空密封部品 |
| ノズルホルダー (H01/H02) | AA84030 | 密封装置を装着する底部部分 |
| クランプ/爪 | PH00274 | 密封の上に位置にノズルをロック |
| ノズル (H01 / H02) | AA05800 / AA07000 | シールと直接接触する |
| 負圧センサー | S4033G | 空気密閉装置を頼りに |
| H01 作業頭組 | 2AGTHA004000 | 封印リングを使用する場合は,全頭 |
| H02 作業頭組 | 2AGTHA005000 | 上記と同じで,H02 |
9PH00991は頭の中でどこにある?
答え:
内部真空管とドズルの底の間にあるドズルホルダーに設置されます.ドズルを挿入すると,リングが圧縮して気密シールを作ります.
10PH00991はどこで買えるの?
答え:
入手可能:
FUJI SMT 認可販売業者
評判の良いSMT部品のオンラインサプライヤー
部品がOEMか高品質の同等のものだと確認してください
