ハイライト
FUJI NXT PIN
,トラック REFERENCE NXT PIN
,PM23709 NXT PIN
-
ブランド富士市
-
モデルFUJI PM23709 NXT PIN,トラック参照
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJI PM23709 NXT PIN,トラック参照
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI PM23709 NXT PIN,トラック 参照 SMT 部品
FUJI PM23709 NXT PIN、トラックリファレンス
当社は11年間営業しており、品質と迅速な納品を保証し、お客様にとって最良の選択肢となるでしょう。

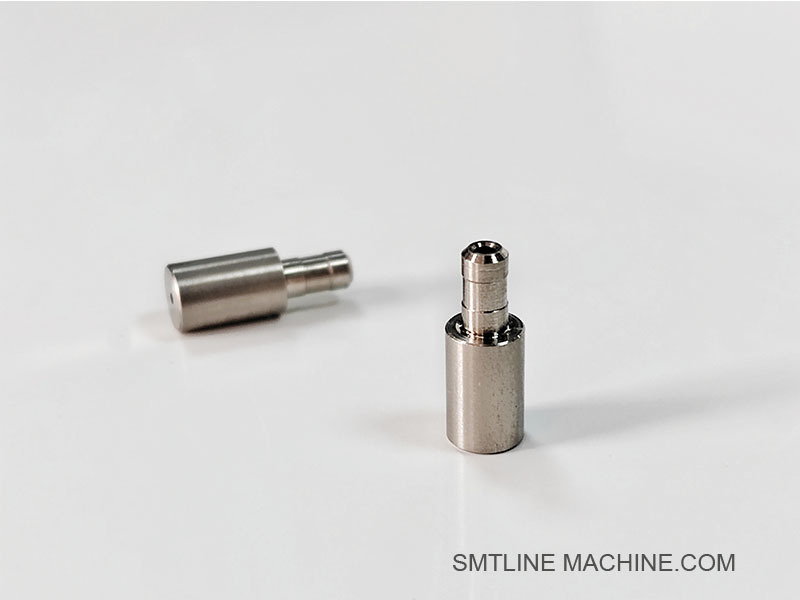

製品紹介 – FUJI PM23709 NXT トラックリファレンスピン
FUJI PM23709は、NXTシリーズSMTマシンで使用されるトラックリファレンスピンで、部品フィーダーまたはコンベアトラックの正確な位置合わせと位置決めを支援します。この機械的なピンは、基準ロケーターとして機能し、マシン内のフィーダーユニットまたはトラック要素の正確な設置を支援します。
主な特徴:
高精度機械加工：トラックまたはフィーダーの位置合わせのための一貫した物理的な基準点として機能するように、正確な公差で製造されています。
耐久性のある構造：耐摩耗性の金属で作られており、頻繁な機械的接触やフィーダー交換があっても長寿命を保証します。
コンパクトな設計：フィーダーベースまたはコンベアレール構造の指定されたガイド穴または基準スロットに適合します。
再現性のある精度に不可欠：フィーダーの正しい配置と間隔を維持し、機械的な位置ずれや部品のピックアップエラーを防ぎます。
アプリケーション:
FUJI NXT / NXT II / NXT III 搭載プラットフォームで使用
フィーダーベース、コンベアレール、またはトラック構造に取り付け
次の位置合わせのための機械的な基準点として機能します:
フィーダーモジュール
キャリアテープ
コンベア搬送トラック
部品番号:
PM23709
メンテナンスのヒント:
摩耗、曲がり、腐食がないか定期的に検査してください
基準精度が損なわれた場合は交換してください
常に周囲の表面を清掃して、しっかりと一貫したフィッティングを確保してください
関連アクセサリ – FUJI PM23709 NXT トラックリファレンスピン
| アクセサリ名 | 説明 |
| フィーダーベースプレート | フィーダーが取り付けられる金属ベース。PM23709ピンは、フィーダーの位置合わせを定義するためにこのプレートに挿入されます。 |
| フィーダーアライメントプレート/ロケーター | 基準ピンと組み合わせて、フィーダーモジュールの横方向の位置決めを固定します。 |
| トラッククランプ/フィーダークランプ | 基準ピンを使用して位置合わせされた後、フィーダーまたはトラックを所定の位置にロックする機械部品。 |
| コンベアトラックアセンブリ | PCB用の搬送レールを含みます。基準ピンは、マシン内でそれらを一貫して位置合わせするのに役立ちます。 |
| ガイドブッシング/ピン スリーブ | ピンをしっかりと保持し、長期的な寸法精度を保証する精密インサートまたはスリーブ。 |
| フィーダーモジュール（例：8mm、12mm） | 部品リールを保持して供給するユニット。正確な部品ピックアップのために、トラックピンを基準にして取り付けられます。 |
| フィーダーロッキングスクリュー/ラッチ | 位置合わせ後にフィーダーモジュールを固定します。位置の一貫性のために、基準ピンと一緒によく使用されます。 |
| アライメントジグ/ゲージブロック | マシンの校正またはメンテナンス中に、トラックピンの正しい高さと位置を確認するために使用されます。 |
関連部品番号 – FUJI PM23709 NXT トラックリファレンスピン
| アイテム名 | 部品番号（例） | 説明 |
| トラックリファレンスピン | PM23709 | FUJI NXTマシンでのフィーダーまたはトラックの位置決めに使用されるメインアライメントピン。 |
| フィーダーベースプレート（8mm～56mm） | AA4GZ00 / AA47K00 | フィーダーモジュールを保持し、基準ピンが挿入される金属ベース。 |
| フィーダーガイドブッシング/スリーブ | PM93020 / PM91160 | 正確なピン配置のための精密スリーブまたは穴インサート。 |
| フィーダークランプ/トラッククランプ | PK32300 / AA2WZ00 | 基準ピンを使用して位置合わせした後、フィーダーモジュールまたはトラックをロックします。 |
| フィーダーアライメントプレート（左/右） | PB25820 / PB25810 | 基準ピンをガイドとして使用して、フィーダーの一貫した横方向の位置決めを保証します。 |
| フィーダーモジュール（8mmの例） | AA21A00 / AA84000 | PM23709ガイドアライメントと互換性のある標準NXTフィーダー。 |
| フィーダーロッキングスクリュー | XH00660 / XH01160 | 取り付け後、位置合わせされた位置にフィーダーを固定するために使用されます。 |
| コンベアトラックアセンブリ（NXT） | PK62300 / PK62400 | 基準ピンも一貫したPCBアライメントに使用できるフルトラックシステム。 |
注：部品番号は、NXT世代（I/II/III）または特定のフィーダー幅（例：8mm、12mm、24mm）によって異なる場合があります。必ずFUJI部品マニュアルまたはサプライヤーに確認してください。
FAQガイド – FUJI PM23709 NXT PIN、トラックリファレンス
1. FUJI PM23709トラックリファレンスピンとは何ですか？
PM23709は、FUJI NXTシリーズSMTマシンで使用される精密機械加工されたピンで、フィーダーモジュールまたはコンベアトラックの位置合わせのための機械的な基準点を提供します。
2. トラックリファレンスピンの機能は何ですか？
フィーダーまたはトラックレールの正確な位置決めをガイドします
再校正なしで再現可能な設置を保証します
信頼性の高い部品配置のために機械的な位置合わせ精度を維持します
3. PM23709ピンを使用するFUJIマシンはどれですか？
以下と互換性があります:
FUJI NXT、NXT II、およびNXT IIIシリーズマシン
機械的なトラックアライメントが必要な配置モジュールとコンベアセクション
4. ピンはどこに設置されますか？
通常:
フィーダーベースプレートまたはトラック取り付け構造に挿入
位置決めアンカーとして機能するガイド穴またはスリーブに適合
5. PM23709ピンはどのような材料で作られていますか？
高硬度、耐摩耗性の鋼製
錆や摩耗を防ぐために表面仕上げされています
厳しい公差での精密な適合のために設計されています
6. 基準ピンは摩耗部品ですか？
通常ではありませんが、次の場合に交換が必要になる場合があります:
曲がったり、摩耗したり、腐食したりした場合
ベース構造にしっかりと適合しなくなった場合
フィーダーの位置ずれまたは振動の問題が観察された場合
7. どのくらいの頻度で検査する必要がありますか？
定期的なフィーダー駅のメンテナンス中
アライメントエラーまたはフィーダーの問題が発生した場合
3～6か月ごとに目視検査と適合チェックを行うことをお勧めします
8. システムを再調整せずにピンを交換できますか？
はい—正しく設置されていれば、他のすべてのハードウェアがそのままになっていると仮定して、交換用ピンは再校正なしでアライメントを維持します。
9. このピンに必要なツールまたはアクセサリは何ですか？
精密な配置のためのガイドブッシングまたはスリーブ
位置合わせされたフィーダーを所定の位置に保持するためのフィーダークランプとロッキングスクリュー
校正ジグ（アライメント検証が必要な場合）
10. 純正のPM23709ピンはどこで入手できますか？
以下から注文できます:
正規のFUJI SMT部品販売店
OEM承認サプライヤー
FUJIの公式部品およびサービスネットワーク
