ハイライト
H12S ハニカム
,HoneyComb FUJIPP0341PM74506
,ヘッド ハニカム
-
ブランド富士市
-
モデルFUJIPP0341PM74506 H12S 頭のハチミツバチ
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIPP0341PM74506 H12S 頭のハチミツバチ
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日

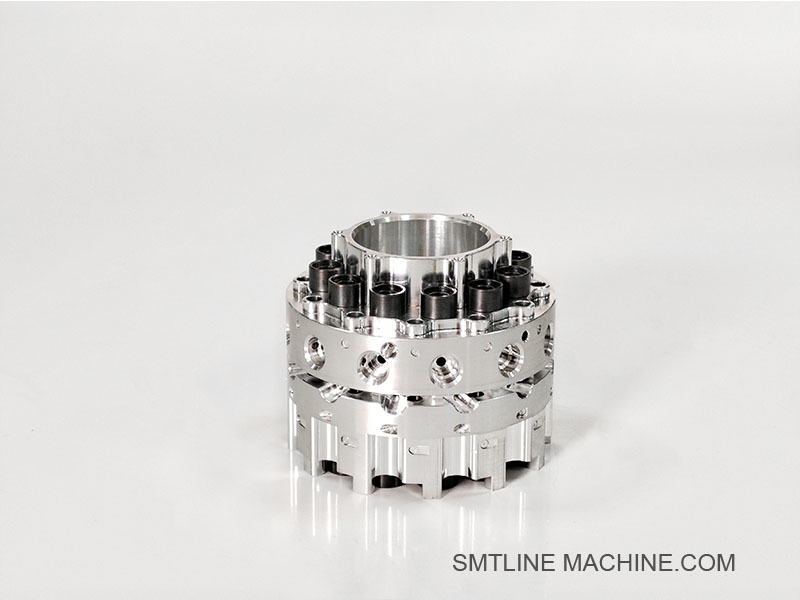

FUJI PP0341PM74506 H12S ヘッド ハニカム SMT マシン スペアパーツ
FUJIPP0341PM74506 H12S 頭のハチミツバチ
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品紹介 福井 PP0341 / PM74506 H12S ヘッド ハニーキャブ
FUJI PP0341/PM74506は,FUJI NXTシリーズSMTマシンのH12S作業ヘッド内に使用される蜂巣ベースプレート (蜂巣サポートまたは蜂巣支架としても知られています).このコンポーネントは,内部ヘッドコンポーネントのための軽量で頑丈な構造基盤を提供します高速運転中に機械的な安定性と精度を維持するのに役立ちます.
主要な特徴:
ミツバチ構造:内部のミツバチパターンは強さと軽量性の優れたバランスを提供し,硬さを犠牲にせずに作業頭全体の質量を減らす.
精密加工:H12Sヘッドモジュールに完璧にフィットするために,FUJIの精密仕様に従って製造されます.
高耐久性: 耐腐蝕性があり高強度なアルミ合金または複合材料で作られ,重量使用でも長寿を保証します.
熱安定性:高速高温環境で熱膨張を最小限に抑え,準拠精度を維持するように設計されています.
適用:
FUJI NXT II / NXT IIIシリーズ内の高速ヘッドモデルであるFUJI H12S配置ヘッドの内部で特に使用されています.
バルブ,ノズル,アクチュエーター,電気路線などの主要な内部部品のための機械的なサポートプラットフォームとして機能します.
部品番号:
PP0341
PM74506
(どちらも同じ部品または機能的に同等な部品を指す.供給者または改訂によって異なります.)
メンテナンスの注意事項:
通常の条件ではほとんど交換する必要はありません.
大規模な改修中に変形,裂け目,または磨きのために検査する必要があります.
機械の精度と安全性を保つために,常に正規のFUJI部品を使用します.
関連アクセサリー FUJI PP0341 / PM74506 H12S ヘッド ハニーキャブ
| アクセサリー名 | 記述 |
| H12S ヘッドメカニカルフレーム | ハチミツシのプレートが固定されている構造枠.H12S作業ヘッドの主要体を形成する. |
| ノズルプレート/ノズルホルダー | 部品のピックアップのために精密に並べた複数のノズルを保持するために蜂蜜の巣構造にマウントされています |
| 磁気弁ユニット | 噴嘴の真空と吹出のための空気流を制御する;しばしば蜂蜜の根部に固定される. |
| 空気管 (真空/吹気管) | 空気制御システムのための蜂巣に沿ってまたは蜂巣を通過する空気管. |
| センサーモジュール (例えば真空センサー) | 吸入状態やノズルの状態を検知するために,蜂蜜巣構造の上にまたはその近くに設置される. |
| Z軸アクチュエータ | ノズルの垂直移動のための運動制御部品,しばしば蜂巣プラットフォームに固定されている. |
| 電気用ハーネス/ワイヤリングセット | センサー,バルブ,アクチュエータを接続するために蜂巣を通過したり,サポートしたりする. |
| 頭蓋プレート / トッププレート | 蜂巣 に 固定 さ れ て いる 保護 蓋 で,内部 を 密封 し,塵 や 損傷 に 対し て 保護 し ます. |
これらの部品はH12Sヘッド組成の一部として一緒に動作し,安定性と精度のためにハチミツバチの構造に依存します.
関連パーツ番号 FUJI PP0341 / PM74506 H12S ヘッド ハニーキャブ
| 商品名 | 部品番号 (例) | 記述 |
| ミツバチのプレート (主部分) | PP0341 / PM74506 | H12S頭部内の構造蜂蜜巣ベース |
| ノズルプレート (H12S) | AA0MZ00 / AA0NX00 | 12つのノズルを保持し,ハチミツのプレートに直接設置します. |
| 磁気弁組 | AA1CZ00 / AA1PB00 | 各ノズルの真空と吹く機能を制御する. |
| バキュームセンサー | S4033G | 各ノズルの位置で負圧を検出します. |
| エアチューブ (4mm,6mmなど) | PT83000 / PT84000 | バルブユニットとヘッドの空気システムをつなぐ |
| Z軸アクチュエータ組 | AA0JZ00 / AA06N00 | 各ノズルのシャフトの上下運動を制御する. |
| 電気ケーブルセット (I/Oヘッド) | PB31400 / PB31200 | 頭の中のセンサーとバルブのための電源と信号の配線 |
| 上部カバー/フレームカバー (H12S) | PH96920 / PE21800 | 頭蓋の保護カバー,しばしば蜂巣プレートの上に設置される. |
| 頭部組 (完成) | PV03500 / PV03600 | ハチミツバチ,バルブ,ノズルのユニットを含む完全なH12S作業ヘッドモジュール |
提示: 部品番号 は,マシン バージョン (NXT II / NXT III) や 生産 改訂 に かかっ て わずかに 異なっ て い ます.常に FUJI の 部品 カタログ や 認可 さ れ た ディストリビューター に 確認 し て ください.
よくある質問ガイド FUJI PP0341 / PM74506 H12S ヘッド ミツバチ
1FUJI PP0341 / PM74506 H12S ヘッド ハニーキャブとは?
これは,FUJI NXT SMTマシンのH12S配置ヘッド内に設置された精密な蜂巣ベースプレートです.固いサポートプラットフォーム,ドズルなどの内部部品を設置するバルブ,アクチュエーター,センサー
2蜂蜜の巣構造の機能は?
低重量で高い構造的硬さ
高速運転中に機械的安定性を維持する
正確な位置に様々な内部部品のマウントをサポート
振動や機械的歪みを減らすため,位置付けの精度を保つのに役立ちます.
3このハチミツバチを使ってるのはどのフジ機か?
ハチミツバチプレートは,特にH12Sヘッドで使用され,以下と互換性があります.
フジNXTII
フジNXTIII
H12S高速作業頭で装備された機械
4ハチミツバチはどんな素材で作られている?
通常は高強度アルミニウム合金または複合材料で,重量を最小限に抑えながら硬さを最大化するために六角形の蜂巣内部構造で作られています.
5ハチミツバチを 入れ替える必要があるか?
検査するか,交換することを検討してください.
形が変形,裂け目,腐食している
内部部品が正常に並べられなくなった
機械は振動や位置不安定を経験する
6部品のアップグレード後にハチミツのプレートを再利用できますか?
はい,良き状態で構造的に完ぺきである限りです.しかし,新しい部品を設置するすべての調整と許容基準を満たさなければなりません.
7ハチミツのプレートは 磨き部位ですか?
いや,通常 の 状態 で は 消費 物 や 磨き物 で は あり ませ ん.しかし,大きな 修理 や 機械 的 な 損傷 の 後,交換 必要 に なる 場合 も あり ます.
8ハチミツのプレートにはどんな部品が 搭載されていますか?
典型的な構成要素は以下のとおりです.
ノズルホルダー (例えば,AA0MZ00)
磁気弁 (例えば,AA1CZ00)
空気管と気力フィッティング
Z軸のアクチュエータ
バキュームセンサー
内部配線と支架
93人目のプレートか 改造されたハチミツプレートを使ってもいいですか?
推奨されません.FUJI は,適切なフィット,熱安定性,機械性能を確保するために,正規部品 (PP0341 または PM74506) をのみ使用することをお勧めします.
10蜂蜜の巣や関連部品をどこで注文できますか?
ソースは:
FUJIの認可販売業者
認証されたSMT部品サプライヤー
FUJI メンテナンスキットや頭部再構築サービス
