ハイライト
フジNXTII カッターシリンダー
,カッターシリンダー Fuji S60016
,SMT 機械のスペアパーツ 切断機シリンダー
-
ブランド富士市
-
モデルフジ S60016 NXT II NXT III カッターシリンダー
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号フジ S60016 NXT II NXT III カッターシリンダー
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
フジS60016 NXT II NXT III カッターシリンダー SMT 機械 部品
フジ S60016 NXT II NXT III カッターシリンダー
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
富士S60016 NXT II / NXT III カッターシリンダー
概要

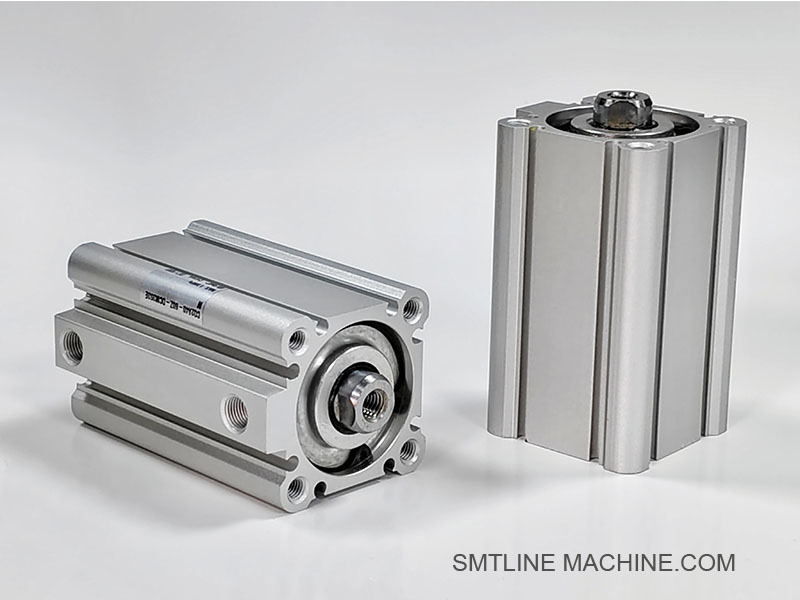

富士S60016は,富士NXT IIおよびNXT IIIシリーズSMT配置マシンで使用される高精度カットシリンダーである.それは部品テープ切断メカニズムを運転する責任のある気圧アクチュエータです部品の供給中にテープカバーフィルムのスムーズかつ正確な除去を保証します.
主要 な 特徴
切断性能が一貫しているため,精密な気圧操作
高速応答が現代的なフィッダの高速インデクシング速度に匹敵する
コンパクトで耐久性のある設計で,連続的に大量の作業に適しています
カバーテープのクリーン分離を保証し,詰め込みやフィードエラーを防ぐ
NXTシリーズフィッダーシステムに簡単に統合および交換
適用する
NXT IIとNXT IIIの配置機械の部品フィッダーに設置されている
切断刀の刃を動かすカバーテープ切断装置で特に使用されます
切断と剥離の操作を調整するためにフィッダーインデックスと同期して動作します
テープ・アンド・ロール・コンポーネント・デリバリー・システムにとって必須
典型的な仕様
| パラメータ | 詳細 |
| 部分番号 | S60016 |
| 部品タイプ | パネム式切断機シリンダー |
| 動作介質 | 圧縮空気 (清潔で乾燥) |
| 適用場所 | 給餌装置 テープカバー切断機 |
| 互換性のある機械モデル | フジNXTII,NXTIIIシリーズ |
| マウント | 直接フィッダーフレームや切断器の支架に固定する |
利益
正確なカバーテープの除去を保証することで,部品の誤ったフィードを防ぐ
給餌の誤りや切断器の不整合による停止時間を短縮します
自動化高速SMT生産を最小限のメンテナンスでサポート
NXT プラットフォームで使用される複数のテープ幅とフィッダータイプと互換性
関連アクセサリー Fuji S60016 カッターシリンダー
| 構成要素 | 部品番号 (例) | 機能 / 説明 |
| パネウマ・カット・シリンダー | S60016 | テープカバーの切断のための主駆動装置 |
| 切断刀 | C70020 | カバーテープを切るのに使う鋭い刃 |
| カッター・ブレード・ホルダー/ブラケット | B50035 | カッターブレードを保持し,シリンダーに接続 |
| エアチューブ/ホース | T40010 | 圧縮空気をシリンダーに供給する |
| 空気フィット / コンネクタ | F30012 | シリンダーに空気管を接続する |
| 給水器のカバーテープガイド | G60015 | 滑らかな餌と切断のためのガイドテープ |
| フードラーメア組成 | F80050 | シリンダーと他のフィッダーコンポーネントをサポートする |
| 円筒の固定螺栓 | M20007 | シリンダーとブレーキットの固定用固定装置 |
| シリンダーシールキット | SK0010 | シリンダーの気密性を維持するための交換シール |
| カッター リターン スプリング | SPR123 | 切断器を元の位置に戻すスプリングメカニズム |
これらのアクセサリーは,Fuji NXTフィッダーでスムーズかつ信頼性の高いテープ切削のために,切断シリンダーに関連するパーツを保守,インストール,または交換するのに役立ちます.
関連部品番号 Fuji S60016 カッターシリンダーとアクセサリー
| 構成要素説明 | 部分番号 | 注記 / 機能 |
| パネウマ・カット・シリンダー | S60016 | テープカバーの切断のための主駆動装置 |
| 切断刀 | C70020 | テープカバーを切るための鋭い刃 |
| カッター・ブレード・ホルダー/ブラケット | B50035 | カッターブレードを保持し,シリンダーに固定 |
| エアチューブ/ホース | T40010 | 圧縮空気をシリンダーに供給 |
| 空気フィット / コンネクタ | F30012 | 空気ホースをシリンダーに接続する |
| 給水器のカバーテープガイド | G60015 | 餌と切断の際にガイドテープ |
| フードラーメア組成 | F80050 | シリンダーと部品を支える構造枠 |
| 円筒の固定螺栓 | M20007 | シリンダーとブレーキットの設置用スクリュー |
| シリンダーシールキット | SK0010 | シリンダーの気密性を維持するシール |
| カッター リターン スプリング | SPR123 | 切断刀を初期位置に戻す |
注: 部品数は,特定のフィッダーモデルや生産量によってわずかに異なる場合があります.
FAQガイド Fuji S60016 NXT II / NXT III カッターシリンダー
一般情報
Q1:Fuji S60016 カッターシリンダーは何に使われますか?
A: S60016は,Fuji NXT IIとNXT IIIのSMTフィッダーユニットのテープカバーカットメカニズムを動かすための気圧アクチュエータです.部品の給餌中にテープカバーフィルムの正確な信頼性のある切断を保証.
Q2:S60016 カッターシリンダーを使用する機械は?
A: Fuji NXT II と NXT III シリーズの SMT 配置マシン,特に部品フィッダー組装で使用されます.
動作と特徴
Q3: 切断器のシリンダーはどのように動作しますか?
A: シリンダーは圧縮空気を受信し,ピストンが切断刀片を動かし,フィッダーテープの前進中に必要なタイミングでテープカバーを正確に切ります.
Q4: 切断器のシリンダーはどのような保守が必要ですか?
A: 定期的なメンテナンスは,以下を含みます.
空気漏れを防ぐため,シリンダーシールをチェックし交換する
切断刃の鋭さや損傷を確認し,清掃する
空気管とフィッティングが安全で漏れがないことを確保する
固定ハードウェアがしっかりと構成要素が並べられていることを確認
Q5:一般的な問題やトラブルシューティングのヒントは?
| 問題 | 原因 と なる 可能性 | 解決策 |
| 切断器のシリンダーが動かない | 空気供給が切断または遮断されている | 空気管とコネクタをチェックし,空気の流れを回復する |
| 切断性能が悪い | 枯燥した,または損傷した切片刃 | 切断刀の刃を入れ替えるか 鋭くする |
| 空気漏れ | 破損したシールまたは破損したシリンダー | シリンダーシールキットを交換する |
| シリンダーピストンの粘着 | シリンダーの内部の汚れや残骸 | 清潔なシリンダー内側;推奨される場合は,潤滑液を塗る |
| 松散な固定 | 振動や機械的な磨き | 螺栓とブレーキットを締め |
最善の実践
汚染 を 防ぐ ため に,乾燥 し た 圧縮 空気 を 使う
切断器 の 刃 を 定期 的 に 交換 し て 切断 が きれいに 維持 する
すぐ に 修理 する ため に 交換 の 密封 器 や 刃 を 備える
機械の予防保守中に定期的な検査を行う
部品の交換を予測するために,回転する切断器の問題を文書化
関連した構成要素
| 構成要素 | 部分番号 | 記述 |
| カッターシリンダー | S60016 | 切断装置のための気力駆動装置 |
| 切断刀 | C70020 | テープカバーを切る刃 |
| カッター・ブレードホルダー | B50035 | 切断刀の柄と支架 |
| エアチューブ | T40010 | 空気供給のホース |
| 空気フィッティング | F30012 | 空気管の接続器 |
| シリンダーシールキット | SK0010 | シリンダーの交換シール |
