ハイライト
SAM6821 R軸モーター
,FUJI R軸モーター
,XPF R軸モーター
-
ブランド富士市
-
モデルFUJI SAM6821 XPF R軸モーター
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJI SAM6821 XPF R軸モーター
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日

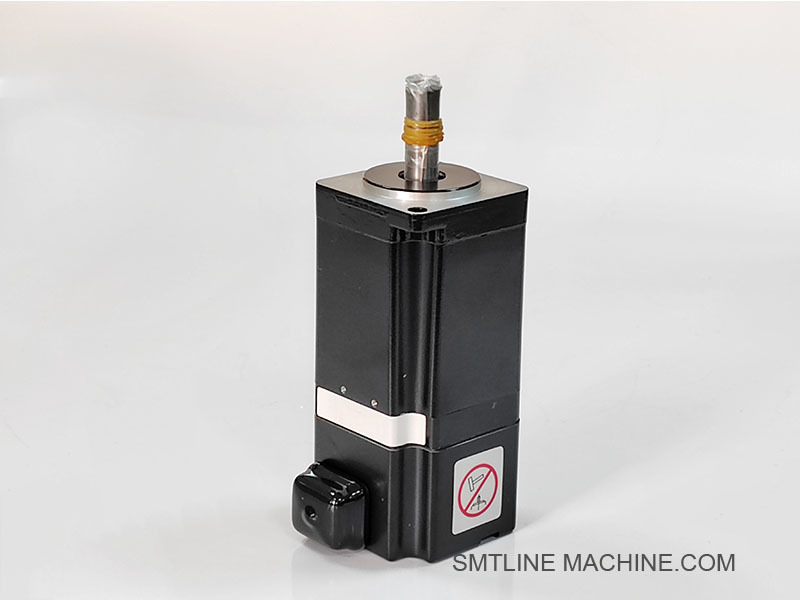

FUJI SAM6821 XPF R軸モーター SMT機械のスペアパーツ
FUJI SAM6821 XPF R軸モーター
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
FUJI SAM6821 XPF R軸モーター (回転軸モーター)
概要
FUJI SAM6821は,FUJI XPFシリーズの高速SMTマシンにおける配置ヘッドのR軸 (回転軸) を駆動するように設計された交流サーボモーターです.設置前にノズルまたは配置ユニットを回転することによって,正確な部品の向き制御を可能に.
主要 な 特徴
高精度回転制御により部品の角度を正確に調整する
迅速な応答時間,高速配置ヘッドに最適
閉ループフィードバックと角度精度のための組み込みエンコーダーで装備
耐久性のある高作業サイクルのSMT生産環境のために設計された
配置頭組に組み込むためのコンパクトな設計
適用する
FUJI XPFシリーズピック・アンド・プレイス・マシンで使用される:
XPF,XPF-L,XPF-W
H01,H04,H08,H24などのヘッドのR軸 (回転) を制御する
QFP,コネクタ,および他の角感のあるコンポーネントの適切な方向性を確保する
典型的な仕様
| 仕様 | 詳細 |
| 部分番号 | SAM6821 |
| エンジンの種類 | ACサーボモーター |
| 制御軸 | R軸 (回転軸) |
| エコーダタイプ | 増量/絶対値 (FUJI標準) |
| 定位電圧 | 200~240V AC (ドライバーに依存する) |
| マウントスタイル | 直接頭部に設置する |
| インターフェース | FUJI 独自のサーボドライバーボード |
利益
配置前に正確な部品の方向性を保証
位置違い,回転誤り,位置誤差を軽減する
FUJIの高度な配置アルゴリズムとシームレスに動作します
FUJIの制御アーキテクチャと直接統合するように設計されています
混ざり多い環境での出力と配置の生産性を向上させる
関連した構成要素
| 構成要素 | 部品番号 (例) | 機能 |
| R軸モーター | SAM6821 | 配置ノズルの回転運動を駆動する |
| サーボドライバーボード | XK04032 / XK04120 | モーターに電源と制御信号を供給する |
| エンコーダーフィードバックケーブル | XH01270 | 位置データをコントローラに送信する |
| 電源ケーブル | XH01120 | モーターと電源を接続する |
| R軸の結合/リンク | XM02390 | 機械的に回転ノズルユニットにモーターを接続 |
| マウントブレーケット | XM02630 | 頭部組内側でモーターを固定する |
| 制限 / ホーム センサー | XM03150 | R軸の起源や限界を検出する (オプション) |
関連アクセサリー FUJI SAM6821 XPF R軸モーター
| 構成要素 | 部品番号 (例) | 記述 |
| R軸のサーボドライバーボード | XK04032 / XK04120 | SAM6821 R軸モーターを駆動し制御する |
| エンコーダーフィードバックケーブル | XH01270 | モーターから制御システムへのエンコーダー信号を接続 |
| 電源ケーブル | XH01120 | ドライバーボードからR軸モーターに電力を供給する |
| モーターの固定支架 | XM02630 | 配置ヘッド組内のR軸モーターを支えて固定する |
| R軸結合/シャフトリンク | XM02390 | モーターシャフトをノズルの回転メカニズムに接続 |
| R軸回転軸 | XM02850 / XM02720 | 機械的にノズルや部品グリッパーに回転を伝達する |
| 限界センサー/起源センサー | XM03150 | R軸のホーム位置または回転制限を検出 |
| R軸のロック装置 | XM02980 | 位置付け中に回転ロックまたは解き放つ機能を支援する |
| 冷却扇風機 (該当する場合) | XH01431 | 連続運転中に熱安定性を維持する |
| 保護カバー | XM03090 | モーターと回転部品を破片や機械的損傷から保護する |
オプション / サポート用アクセサリー
| アクセサリー | 機能 |
| アライナメントジグ | 精密なセットアップのためにモーターまたはヘッドの設置中に使用されます. |
| 振動ダムパーパッド | 機械的なノイズを軽減し,配置安定性を向上させる |
| 回転センサーの校正ツール | R軸エンコーダの精度調整または試験用 |
これらのアクセサリーは,FUJIの高度なSMTシステム内のSAM6821モーターの安定・精密・高性能な動作を保証します.
FUJI SAM6821 R軸モーター関連部品番号
| 構成要素説明 | 部分番号 | コメント |
| R軸サーボモーター | SAM6821 | 配置ヘッドの回転軸を動かすメインモーター |
| R軸のサーボドライバーボード | XK04032 | R軸のモーター操作を制御する |
| 代替ドライバーのボード (単位によって異なります) | XK04120 | XPFヘッドモデルで使用される |
| エンコーダーフィードバックケーブル | XH01270 | モーターからコントローラにエンコーダー信号を送信します |
| 電源ケーブル | XH01120 | R軸モーターに電力を供給する |
| モーターの固定支架 | XM02630 | 機械的にヘッドユニットの内部にモーターを搭載 |
| R軸結合 (モーターとシャフト) | XM02390 | モーターシャフトを回転要素と接続する |
| R軸軸/ギア | XM02850 | モーターの回転をノズルやツールに転送する |
| 限界/起源センサー (R軸) | XM03150 | モーターの位置を検出する |
| 冷却扇風機 (オプション) | XH01431 | 必要に応じて熱保護 |
| 保護用モーターカバー | XM03090 | モーター組成の汚染や損傷を防ぐ |
注:部品番号は,ヘッドの種類 (例えばH01,H08またはH24) およびマシンバージョン (XPF,XPF-Wなど) に基づいてわずかに異なる場合があります.
FAQガイド FUJI SAM6821 XPF R軸モーター
一般情報
Q1: FUJI SAM6821モーターは何に使われますか?
A: SAM6821 は,FUJI XPF シリーズ SMT マシンの R 軸 (回転軸) に設計された AC 伺動モーターです.それはPCBに配置する前に正しい方向に部品を並べるために配置ノズルを回転.
Q2: SAM6821モーターを使用する機械は?
A:モーターは,FUJI XPF,XPF-L,およびXPF-W配置マシンで使用されます.R軸 (ノズルの回転) 制御を必要とするH01,H04,H08,H24などのヘッドにインストールされています.
動作と特徴
Q3:R軸が制御しているのは?
A: R軸は,配置ノズルの回転角をPCB上の構成要素のプログラムされた方向に合わせて調整します.
Q4: このモーターは閉ループシステムですか?
SAM6821には内部エンコーダーがあり 制御器にリアルタイムの位置フィードバックを提供し 高精度な閉ループ回転制御を可能にします
Q5: SAM6821で動作する部品は?
| 構成要素 | 部品番号 (例) | 機能 |
| サーボドライバーボード | XK04032 / XK04120 | 電源と制御信号を送る |
| エンコーダーケーブル | XH01270 | 制御器に角度フィードバックを送信する |
| 電源ケーブル | XH01120 | ドライバーから電力を供給する |
| シャフト結合 | XM02390 | 機械的にモーターをノズルシャフトに接続 |
| マウントブレーケット | XM02630 | 頭部組内のモーターを保持する |
| オリジナルセンサー/リミットセンサー | XM03150 | R軸のホーム位置を検出する |
メンテナンスとトラブルシューティング
Q6: 定期的なメンテナンスは?
ケーブル (電源とエンコーダー) の着用や損傷を確認する
モーターのマウントが安全で並べられていることを確認します
頭部 の 領域 を 塵 と 汚れ から 清める
定期的な校正中にR軸の回転精度をチェックする
Q7:R軸における一般的な運動問題と解決策
| 問題 | 原因 | 解決策 |
| ローテーションなし | ケーブルの切断,運転者の欠陥 | ワイヤリングを確認し,必要に応じてドライバーを交換 |
| ローテーションが間違って | エンコーダの誤りや機械の滑り | カップリングを再校正または締めくくる |
| R軸の超越または限界アラーム | 制限センサーが故障しているか,エンコーダーデータが悪い | センサーを入れ替えるかエンコーダを再校正 |
| モーターの振動や騒音 | メカニカル・デアラインメントやベアリングの磨き | モーターを再調整するか,モーターユニットを交換する |
最善の実践
常にエンジンやケーブルを交換する前にマシンをオフに
互換性を確保するために,オリジナルのFUJI部品のみを使用
モーターの交換または修理後に軸校正を行う.
モーター の 完全 性 を 保護 する ため に 清潔 な 作業 環境 を 保つ
傾向分析と予防的な保守のためにR軸のアラームを記録し監視する
