ハイライト
UL03400 SMTマシン スペアパーツ
,FUJI NXT ノズル交換ステーション
,UL03400 ノズル交換ステーション
-
ブランド富士市
-
モデルFUJIUL03400 NXT ノズル交換ステーション (完全)
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新品
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIUL03400 NXT ノズル交換ステーション (完全)
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI NXT コンプリートノズル交換ステーション UL03400 SMTマシン スペアパーツ
fujiul03400 NXT完全なノズル交換ステーション
当社は11年間運営されており、品質と迅速な配達を保証する最良の選択になるでしょう
富士UL03400 - NXT完全なノズル交換ステーション
概要

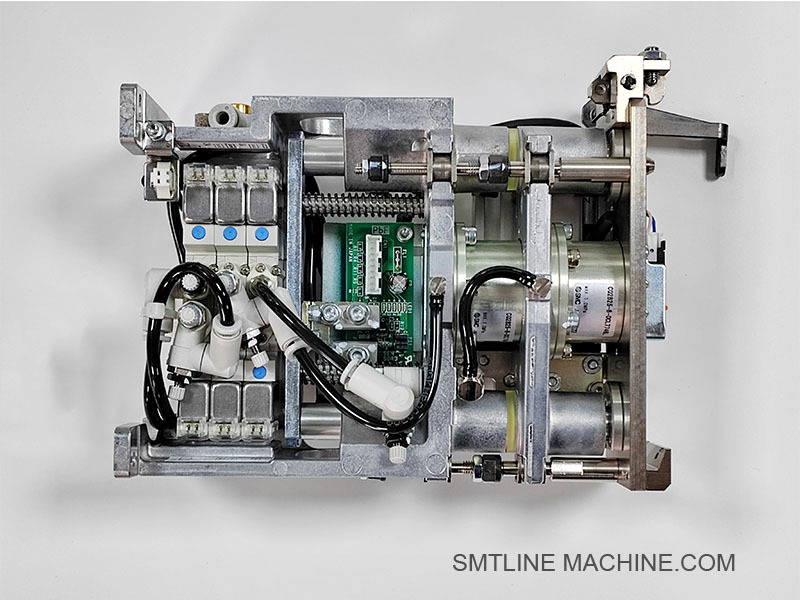

Fuji UL03400は、Fuji NXTシリーズSMT配置機で使用するために設計された完全なノズル交換ステーションです。これにより、高速作業ヘッドで使用されるノズルの自動交換、ストレージ、および管理が可能になります（H12、H24、V12など）。このコンポーネントは、ノズルタイプ間の迅速な移行により、途切れない柔軟な生産を確保する上で重要な役割を果たします。
重要な機能
手動介入なしの自動ノズル交換
複数のノズルタイプを保存するための統合ノズルバンク
さまざまなノズルのサイズとタイプをサポートしています（たとえば、0.4mmから7.0mm）
繰り返し可能なノズルのピックアップ/ドロップオフのために正確に設計されています
インテリジェントノズル管理のための富士の制御ソフトウェアと同期して動作する
アプリケーション
富士NXT I、II、III、およびIVプラットフォームと互換性
頻繁な製品チェンジオーバーまたはマルチタイプのコンポーネントアセンブリを備えた生産ラインで使用
V12、H08、H12、H24、H24などのヘッドに最適
技術仕様（典型）
| パラメーター | 仕様 |
| 部品番号 | UL03400 |
| サポートされているノズルタイプ | 3xx、5xx、7xx、1xxx、およびカスタムタイプ |
| ストレージ容量 | 通常、6〜12ノズル（構成によって異なります） |
| 取り付け位置 | NXTモジュール内で修正しました |
| 操作インターフェイス | NXTシステムソフトウェアを介して制御されます |
| メンテナンス要件 | 低（クリーニング、時折センサーキャリブレーション） |
製品の利点
マルチコンポーネントジョブの高速ノズル変更を有効にします
ダウンタイムを最小限に抑え、配置効率を最大化します
手動の取り扱いを減らし、ノズルの汚染または損傷を最小限に抑えます
ノズルライフトラッキングおよびエラー予防と完全に統合されています
関連コンポーネント
| 成分 | 部品番号 | 説明 |
| ノズルバンクユニット | XM02345 / XM02160 | 交換用の予備のノズルを保持します |
| ノズルピックアップ/ドロップメカニズム | XM02400 | ヘッドノズルを使用した機械的インターフェース |
| 検出センサー（存在/整列） | XM02512 / XM02610 | 正しいノズルの位置決めを確認します |
| IPSビジョンシステム（アライメント用） | 2AGKHA000402 | ピックアップ後のノズルの完全性を検証します |
| 通信ケーブル | XH01230 / XH01370 | Exchange Stationをコントロールユニットに接続します |
関連アクセサリー - 富士UL03400ノズル交換ステーション
| コンポーネント名 | 部品番号（例） | 説明 |
| ノズルバンク /トレイアセンブリ | XM02345 / XM02160 | 自動交換用の指定されたスロットに予備のノズルを保持します |
| ノズルピックアップ/ドロップメカニズム | XM02400 | 作業ヘッドからのノズルの配置と取り外しを機械的に処理する |
| ノズルプレゼンスセンサー | XM02512 / XM02610 | トレイスロットにノズルが存在するのか、それとも頭に存在するかを検出します |
| ノズルポジショニングガイドプレート | XM02093 / XM02281 | ヘッドバンクとノズル銀行の間の正確なアライメントを保証します |
| センサー制御PCB | XK04210 | センサーとのインターフェイスとメインシステムに信号を送信する |
| 通信ケーブル /ハーネス | XH01230 / XH01320 | 電源とデータ転送のために、ノズルステーションをコントローラーに接続します |
| 取り付けフレーム /ブラケット | XM02700 | NXTモジュール内のステーションを固定するための構造的サポート |
| ノズルクランプアセンブリ | XM02690 | ピックアップと配置中にノズルを安全に保持するメカニズム |
| ノズルID検出センサー | XM02800 / XM02940 | オプションのユニットノズルIDまたは自動的に入力します |
オプションのアクセサリー /スペアパーツ
| アクセサリー | 関数 |
| 抗静止ノズルトレイカバー | ダストと静的排出からノズルを保護します |
| ノズルトレイクリーニングツール | ノズルトレイポケットをクリーニングして、スムーズな交換を確保します |
| 診断LEDパネル | 交換ステータスとエラーを示します（装備されている場合） |
FAQガイド - Fuji UL03400 NXT完全なノズル交換ステーション
一般情報
Q1：Fuji UL03400ノズル交換ステーションは何に使用されていますか？
A：UL03400は、富士NXT SMTマシンに設置された完全に自動化されたノズル交換ユニットです。これにより、作業ヘッド（H12、V12、H24など）が生産中に自動的にノズルをピックアップして返すことができ、オペレーターの介入なしで異なるノズルタイプ間の迅速な変更を可能にします。
Q2：UL03400をサポートしている富士宇宙はどれですか？
A：
富士NXT I、II、III、およびIVシリーズマシン
H08、H12、H24、およびV12作業ヘッドで一般的に使用されます
ノズル管理をサポートするには、マシンソフトウェアが必要です
機能と機能
Q3：何個のノズルを保持できますか？
A：
通常、トレイの構成とヘッドタイプに応じて、6〜12個のノズルをサポートします。
Q4：交換プロセスはどのように機能しますか？
A：
1.ヘッドはノズルバンクと一致します。
2。ノズルが落とされたり、ノズルクランプメカニズムを使用して拾い上げたりします。
3.センサーは、ノズルの存在と正しい位置を確認します。
4.マシンはノズルIDをログに記録し、生産をシームレスに継続します。
Q5：ノズル認識はサポートされていますか？
A：
はい、オプションのセンサーまたはビジョンシステムは、ノズルの存在、タイプ、およびアライメントを検証できます。
メンテナンスとトラブルシューティング
Q6：UL03400にはどのようなメンテナンスが必要ですか？
A：
誤配置を防ぐためのノズルスロットの定期的なクリーニング
センサーチェック（存在/位置）
ケーブル接続検査
トレイアライメントの定期的な再調整
Q7：一般的な障害兆候は何ですか？
| 症状 | 考えられる原因 | 提案されたアクション |
| ノズルが拾われていません | 汚れたトレイまたはミスアライメントされたトレイ | ノズルトレイをきれいにして再調整します |
| 「ノズルが存在しない」アラーム | 誤った存在感センサーまたは切断 | センサーの配線を確認してテストします |
| 誤ったノズルがインストールされました | 間違ったトレイの位置またはID読み取り障害 | トレイマッピングとセンサーのキャリブレーションを検証します |
| 交換時間が遅い | ピックアップメカニズムの摩擦 | クランプ部品を潤滑または検査します |
関連コンポーネント
| 成分 | 部品番号（例） | 関数 |
| ノズルトレイバンク | XM02345 / XM02160 | ヘッドエクスチェンジ用の予備のノズルを保持します |
| ノズルクランプユニット | XM02690 | ノズルを機械的に固定します |
| 存在検出センサー | XM02512 / XM02610 | ノズルが所定の位置にあることを確認します |
| ビジョン処理ボード | 2AGKHA000402 | 画像ベースのノズルチェックに使用（オプション） |
| ケーブルハーネス | XH01230 / XH01370 | 電力および信号伝送 |
ベストプラクティス
保証されたフィット感のために、富士のオリジナルノズルとトレイを常に使用してください
毎週空気と糸くずのないワイプを備えたノズルスロットをきれいにします
システム監視ツールを使用して、ノズル摩耗を追跡します
パーツ変更後に適切なトレイマッピングとヘッドキャリブレーションを確保する
動力中にノズルトレイを手動で移動しないでください
