モデルFUJIXK04032 M3 II 二重軌道制御カード
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIXK04032 M3 II 二重軌道制御カード
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日

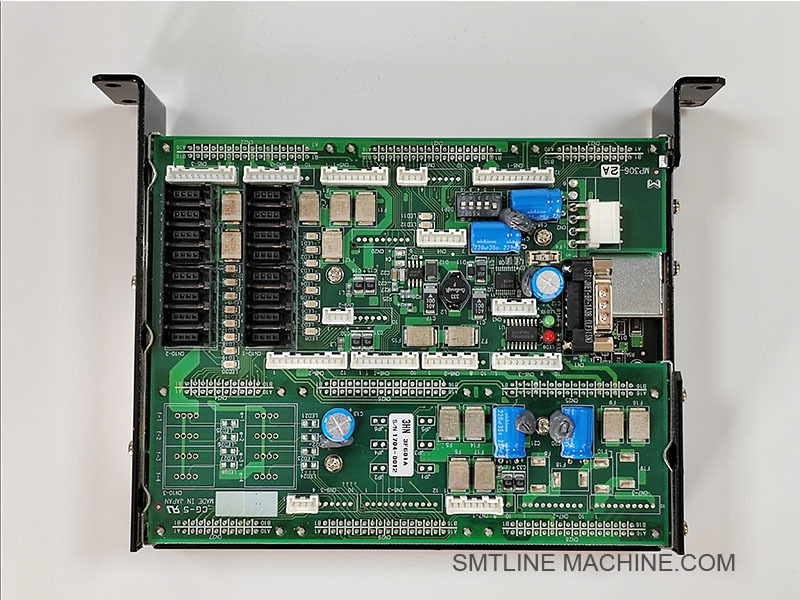

FUJIXK04032 M3 II 二重軌道制御カード
FUJIXK04032 M3 II ダブルトラック制御カード
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
FUJI XK04032 M3 II ダブルトラック制御カード 製品説明
概要
FUJI XK04032は,FUJI NXT M3 IIモジュール用に特別に設計されたダブルトラック制御カードです.同期PCB輸送に使用される二重コンベヤーレールの動き制御と同期を管理このカードは,高速で高効率のSMT生産を保証する,左と右の軌道の独立または同期操作を可能にします.
主要 な 特徴
双軌移動のためのコンベアモーター制御
モーター制御による鉄道幅の自動調整をサポート
センサー,制限スイッチ,光電検出器とのインターフェース
独立または同期された二軌操作を許可する
内部システムバスでメイン制御システムと通信する.
鉄道状態のリアルタイムモニタリングと診断フィードバックを提供する
適用する
二重レール (二重軌) 輸送システムで装備された FUJI NXT M3 II モジュール用に設計
パラレルPCB加工やマルチタスクSMT操作に最適
技術仕様 (典型的な)
| パラメータ | 仕様 |
| 制御方法 | デジタル I/O + モータードライバ出力 |
| 入力インターフェース | センサー,限界スイッチ,近距離センサー |
| 出力インターフェース | ステップモーター/サーボモーター,アクチュエーター |
| 電圧 | DC 24V (標準的な産業制御電圧) |
| マウント方法 | プラグインカード (モジュールボードスロット) |
| コミュニケーション | 主制御装置との内部バス通信 |
製品 の 利点
高速で柔軟な二列車操作が可能
簡単に交換し,保守するためのモジュール式設計
オートマチックなレールアライナメントと校正をサポート
高ミックスSMT環境での全体的な出力を向上させる
FUJIの制御エコシステムと完全に互換性がある
関連アクセサリー
| コンポーネント名 | 例 部品番号 | 機能 |
| モータードライバーボード | XK04120 | 列車の動きや列車幅モーターを駆動する |
| 限界センサーユニット | XM01918 | トラック位置エンドポイントを検出 |
| シグナルケーブル・ハーネス | XH01230 / XH01380 | モーター/センサーにカードを接続する |
| M3 II メインコントローラPCB | XK04200 |
双軌カードの座標 |
関連アクセサリー FUJI XK04032 ダブルトラック制御カード
| コンポーネント名 | 例 部品番号 | 記述 |
| 双軌制御カード | XK04032 | M3 II モジュールにおける二軌コンベヤー操作のメイン制御ボード |
| モータードライバーボード | XK04120 | 電動コンベアモーターまたは鉄道幅調整モーター |
| 輸送機 | XM01780 / XM01802 | 左/右のコンベアベルトの動きを動かすモーター |
| 鉄道幅調整モーター | XM01924 / XM02015 | レーン間隔を自動調整するモーター |
| 制限センサー / スイッチ | XM01918 / XM02045 | 移動端点と列車の位置を検出する |
| 光電センサー | XM02100 / XM02230 | 始動/停止制御のためにコンベヤー上のPCBを検出 |
| シグナルケーブル・ハーネス | XH01230 / XH01380 | 制御カードをモーターとセンサーに接続 |
| I/O接続ボード | XK04210 | センサー信号を統合するためのインターフェースボード |
| メインコントローラPCB | XK04200 | 双軌カードと通信する中央制御器 |
| 電源ユニット | XK04350 / XK04690 | 制御ボードとドライバーボードに 24V DC 電源を供給する |
選択用アクセサリー
| ポイント | 記述 |
| 診断用LEDパネル | シグナル状態とトラブルシューティングインジケーターを表示する |
| 鉄道エンコーダーユニット (適用される場合) | 自動コース調整のための位置フィードバックを提供します |
| 保護 の 蓋 や 盾 | 制御ボードとコネクタに塵や破片が影響しないようにします |
FUJI XK04032 関連部品番号
| 構成要素 | 部分番号 | 記述 |
| 双軌制御カード | XK04032 | M3 II モジュールにおける二軌輸送機のメイン制御装置 |
| モータードライバーボード | XK04120 | 輸送ベルトまたはレール調節モーターを駆動する |
| コンベアモーター (左/右線) | XM01780 / XM01802 | 輸送機の両側を動かすモーター |
| 鉄道幅調整モーター | XM01924 / XM02015 | レーン間隔を自動的に変えるモーター |
| 制限センサースイッチ | XM01918 / XM02045 | 軌道の移動の終点を検出する |
| 光電気PCBセンサー | XM02100 / XM02230 | 輸送機上のPCBの存在/位置を検出する |
| シグナルケーブル・ハーネス | XH01230 / XH01380 | シグナル/電源接続用のワイヤリング・ハーネス |
| I/O インターフェースボード | XK04210 | センサー/モーターからのI/O信号をルーティングするためのインターフェースボード |
| メインコントローラPCB (M3II制御) | XK04200 | ロジックとモーション制御をトラックシステムと調整する |
| 電源ユニット | XK04350 / XK04690 | カードと接続されたデバイスに24Vの電力を供給 |
| 溶融型保護板 (オプション) | XM01501 | 超電流や短回路から回路を保護する |
これらの部品番号はM3 II双軌制御システム内で一般的に見られ,XK04032ボードと互換性があります.
常識ガイド FUJI XK04032 M3 II ダブルトラック制御カード
一般情報
Q1: FUJI XK04032は何のために使われますか?
A: XK04032は,FUJI NXT M3 IIモジュールで使用されている制御ボードで,ダブルトラック (ダブルレーン) 輸送システムを管理します.左側と右側のコンベヤートラックを同期または独立した制御を可能にします円滑なPCB輸送と自動的なレール幅調整を保証します.
Q2:この文脈で二重トラックとは何か?
A: 双軌は,PCBを同時にまたは交互に処理し,出力を向上させる2レーンPCB輸送システムを指します.このカードは,両線を協調的に制御することができます.
機能性
Q3:XK04032カードで制御されるものは?
A: その通り
コンベアモーターの動き (スタート/ストップ,方向)
鉄道幅調整モーター
線路位置のセンサーと制限スイッチ
トラック同期論理
主制御システムとの信号通信
Q4: 左と右の線路は独立して動作できますか?
A: はい.XK04032は,機械のソフトウェアで選択された構成と生産モードに応じて,独立したおよび同期操作モードをサポートします.
設置と保守
Q5: このカードは交換可能ですか?
A: ない. 損傷 を 避ける ため,安全 を 確保 する ため,コントロール カード を 入れ替える か 取り除く 前 に,常に システム を 切る.
Q6: このカードはどこに設置されていますか?
A: M3 II モジュールの制御キャビネット内部に設置され,通常はメインコントローラ近くの指定されたPCBスロットに設置される.
Q7: カードを交換する前に何を確認するべきですか?
A: その通り
電源が切れていることを確認します
ラベルとノートのケーブル接続
部品番号とファームウェア互換性を確認
関連部品 (センサ,モーター,ハーネス) の欠陥を確認する
トラブルシューティング
| 発行 | 原因 と なる 可能性 | 推奨する行動 |
| ひとつは動かない | モーター・ドライバの故障またはワイヤリング問題 | 関連モーターとドライバーボードをチェック |
| 列車の幅が調整されない | 調節モーターやセンサーの問題 | XM01924 モーターと限界センサーを検査 |
| アラーム: "ダブル・トラック・エラー" | シンクロの障害やセンサーの誤差 | トラックを再校正し,写真センサーをチェック |
| 2つのトラックから反応がない | コントロールカードの故障または電源喪失 | XK04032が正常に電源と座っていることを確認してください |
関連した部分
| 構成要素 | 部分番号 | 機能 |
| 双軌制御カード | XK04032 | メイン・ダブルトラックコンベアーの制御ボード |
| 輸送機 | XM01780 / XM01802 | 軌道の動きを動かす |
| 幅調整モーター | XM01924 / XM02015 | レーン間隔を調整する |
| 限界センサー | XM01918 / XM02045 | トラックのエンドポイントを検出 |
| ケーブル・ハーネス | XH01230 / XH01380 | ボードをモーター/センサーに接続する |
| 電源ボード | XK04350 / XK04690 | 制御システムに24Vの電力を供給します |
最善の実践
いつもオリジナルのFUJIパーツを使う.
軌道のセンサーを定期的に清掃する
PCBが誤って並べられている場合,トラック間隔を再校正します.
ハードウェアの変更やファームウェアの更新をドキュメント化
XK04032 を周期系診断に組み込む
