ブランド富士市
-
モデルFUJIXK05780 XS軸インターロックボード XS INTERLOCK BOARD
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
条件新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIXK05780 XS軸インターロックボード XS INTERLOCK BOARD
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日

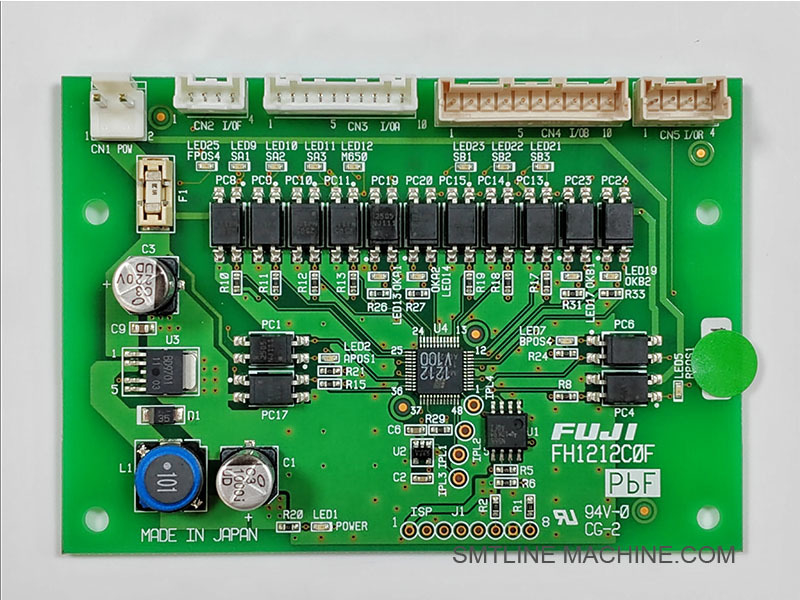

FUJIXK05780 XS軸インターロックボード XS INTERLOCK BOARD
FUJIXK05780 XS軸インターロックボード XSインターロックボード
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
FUJI XK05780 XS アクシス・インターロックボード 製品説明
概要
FUJI XK05780は,FUJI NXTシリーズSMT機で使用するように設計されたXS軸インターロックボードである.XS (X-サブ) 軸に沿って機械的および電気的インターロック機能を調整する上で重要な役割を果たします配置頭またはテーブルメカニズムの安全かつ同期的な移動を保証する.
主要 な 特徴
XS軸操作のためのインターロック信号を制御する 機械モジュール間の同期運動を確保する 位置検出,安全信号処理,信号入力/出力インターフェースを含む制限スイッチ,センサー 障害検出とロック・フェアセーフ条件をサポート
申請
FUJI NXTシリーズ機で使用される (モデルの互換性を確認:例えば,NXT II,NXT III)
XS軸の運動ユニットの制御システムに設置
配置ヘッド,フィッダー,輸送システム間の動きを調整する
多頭多ステーションのインターコネクションを持つシステムにとって必須
技術仕様 (典型的な)
| パラメータ | 仕様 |
| 板の種類 | XS軸インターロックPCB (信号制御) |
| 電圧範囲 | 24V DCシステム (FUJI制御用標準) |
| I/Oコネクター | デジタル入力/出力,インターロックインターフェース |
| マウント方法 | 内部PCBスロットまたはシャシラック |
| 診断支援 | LED インジケーターまたは乗用試験点 |
利益
機械の安全と調整を向上させる
モジュール間での正確な位置同期を維持します
簡単に交換したり 整備したりするためのモジュール式設計
FUJIの高速,高精度配置環境をサポート
含まれている
1 × XK05780 XS インターロックボード (オリジナルのFUJI部品)
供給業者によって標準のハールネスや設置ガイドが含まれます.
関連アクセサリー FUJI XK05780 XS軸インターロックボード
| 構成要素 | 部品番号 (例) | 記述 |
| XS軸のロックボード | XK05780 | XS軸のインターロック制御を担当する主PCB |
| シグナルケーブル・ハーネス | XH01245 / XH01327 | I/Oモジュール,制限スイッチ,またはセンサーにインターロックボードを接続 |
| XS軸モータードライバーボード | XK05812 / XK04632 | 動きを制御するためにインターロックボードと連携して動作する |
| 制限スイッチユニット | XM01918 / XM02045 | 移動の終わりまたは軸の限界を検出し,インターロックボードに接続 |
| XS軸エンコーダーセンサー | XM01844 / XM01692 | XS軸の動きのための位置フィードバックを提供します |
| 電力配給委員会 | XK04540 / XK04690 | インターロックとモーションボードに電力を供給する |
| フューズボード / 断路器 | XM01501 / XM02120 | 超電流からXSインターロックボードと接続デバイスを保護 |
| マウントラック/PCBガイド | XM02617 / XM02488 | インターロックボードを固定する機械的なフレーム |
| 診断用LEDパネル | XK06190 / XK06055 | シグナルモニタリングのステータス表示 (外部に搭載されている場合) |
オプションまたはサポート部品
| 構成要素 | 記述 |
| 主制御PCB (MCB) | XSインターロックボードと接点を持つ中央制御ボード |
| インターロックバイパスツール | メンテナンスと診断のための仮試験プラグ (注意して使用) |
| ケーブルIDタグ / ラベル | 配線器具の配線器具 |
| 接地ケーブル | EMI/RFIのシールドと適切な安全接地を確保する |
FUJI XK05780 XSインターロックボード 関連部品番号
| コンポーネント名 | 部分番号 | 記述 |
| XS軸のロックボード | XK05780 | XS軸の信号調整のためのメイン・インターロック制御PCB |
| シグナルハーネスケーブル (XS) | XH01245/XH01327 | センサーやコントローラに接続するインターロックボード |
| XS軸モータードライバーPCB | XK05812/XK04632 | モーター運動を制御する; インターフェイスとインターロックロジック |
| 制限スイッチユニット | XM01918/XM02045 | XS軸に沿って物理的な移動制限を検出 |
| 暗号化センサー | XM01844/XM01692 | XS軸の正確な動きのために位置フィードバックを提供します |
| 電源ボード | XK04540/XK04690 | インターロックとドライバーボードに電圧を供給する |
| 融合回路板 | XM01501/XM02120 | XS信号経路と電源回路を保護する |
| PCB 設置ラック/プレート | XM02617/XM02488 | システム・シャシーに インターロック・ボードをしっかりと固定する |
| 診断用LEDモジュール (オプション) | XK06190/XK06055 | インターロック I/O と障害信号の視覚状態 |
他の潜在的に互換性のある部品または交換部品
| 代替項目 | 部分番号 | 注記 |
| インターロックPCB (旧回転) | XK04230 | 以前のモデルで使用できます.ファームウェアバージョンを確認します. |
| 接続ケーブルの組立 | XH01179 | ユニット間通信ケーブル |
| PCB フィューズ (アクセサリーパーツ) | XM01166 | XS軸の信号保護のためのインライン・ファイューズ |
FAQガイド FUJI XK05780 XS 軸間鎖板
一般情報
Q1: FUJI XK05780 XS軸インターロックボードとは?
A: その通り
XK05780は,FUJI NXT SMTマシンで使用される信号制御PCBである.XS軸 (メインX軸のサブ軸) のインターロック信号を管理する.この軸に沿った自動車移動が安全であることを確保するQ2:どのFUJIシステムがこのボードを使用していますか?
A: その通り
主にFUJI NXTシリーズのマシンで使用され,特に多頭多モジュール調整が必要な構成で使用される.NXT II,III,機械の配置に応じて,IVモデル.
機能と特徴
Q3:XSインターロックボードは何を制御していますか?
A: その通り
XS軸の運動システムのための信号相互ロック
安全停止の制限スイッチの監視
配置ヘッドユニットとフィッダーモジュールの調整
障害の検出と安全停止トリガー
Q4: インターロックボードが故障したら?
A: その通り
失敗すると:
XS軸を初期化できない
起動またはホームリング中の安全アラーム
軸移動制限 (機械は安全モードに入ることができる)
この場合は,ボードを試験し,必要に応じて交換する必要があります.
設置と保守
Q5: 使いやすいですか?
A: その通り
そう,それはモジュール型で,フィールド交換のために設計されています.
機械をオフに
シグナル/電源帯を切断する
同じ部品 (XK05780) で置き換える
アクスの初期化を確認する
Q6:ボードが動いているか どうやってわかる?
A: その通り
いくつかのユニットには,状態を示すLEDインジケーターが含まれます.
主制御システムは,起動時にOKを確認します.
診断 ツール や ソフトウェア を 用い て 信号 流れ を 追跡 する
Q7:このボードにファームウェアやソフトウェアが影響する?
A: その通り
はい.ボードはメインコントローラと互動し,ファームウェア互換性が必要かもしれません.FUJIが承認したバージョンのみを使用し,新しいボードに置き換える場合は常に必要な更新を確認してください.
トラブルシューティング
| 症状 | 原因 が 明らか | 提案された行動 |
| XS軸が動かない | インターロック 解き放たれない | チェックボードの電源と信号ケーブル |
| 軸が動くと,アラームで停止します. | 誤差検出が起動 | 接続された制限スイッチとエンコーダを検査 |
| 画面に表示される | ボード信号の故障 | XK05780ボードを交換する |
| 軸の制限スイッチが応答していない | ケーブル/接続の問題 | 関連着用具をチェックする (例:XH01245) |
関連した部分
| 構成要素 | 部分番号 | 機能 |
| XS インターロックボード | XK05780 | XS軸のメイン信号制御PCB |
| シグナル ハーネス | XH01245 / XH01327 | センサーとモータードライバーにボードを接続 |
| XS モータードライバーボード | XK05812 | 制御軸の動き |
| 制限スイッチユニット | XM01918 | 移動終了位置を検出する |
| 暗号化センサー | XM01692 | 動きのフィードバックを提供する |
| 電力配送PCB | XK04690 | インターロックとモーションボードへの24V DC供給 |
最善の実践
機械の安全性を維持するためにのみオリジナルのFUJIパーツを使用
インターロックワイヤリングやボードを操作する前に常に電源をオフ
定期的なメンテナンスの間,定期的な診断検査を行う.
板交換前のラベルと文書の I/O 接続
