ハイライト

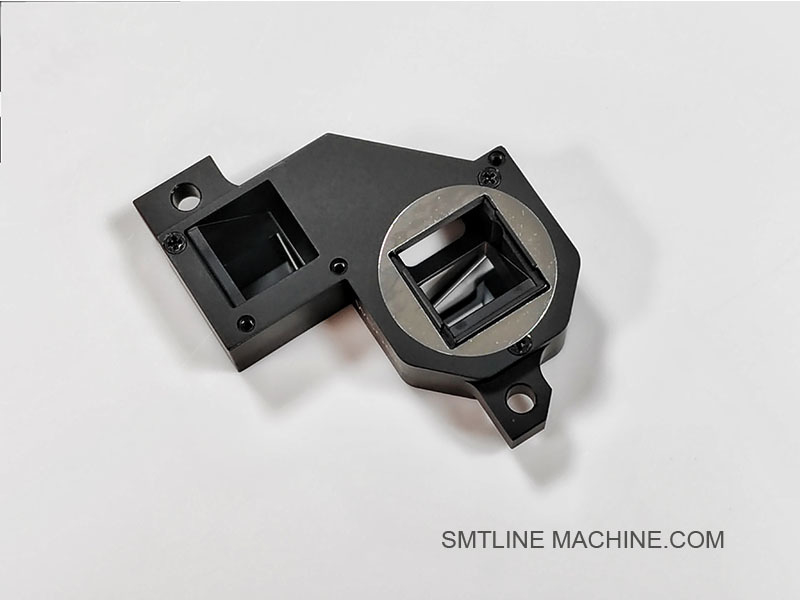

FUJI V12 カメラプリズム
,OFC カメラプリズム SMT 部品
,SMT パーツ XB03216
-
ブランド富士市
-
モデルFUJIXB03216 V12 動作ヘッド OFC カメラプリズム
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIXB03216 V12 動作ヘッド OFC カメラプリズム
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI V12 作業頭 OFC カメラプリズム XB03216 SMT 部品
FUJI XB03216 V12 作業頭 OFC カメラプリズム
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
FUJI XB03216 V12 作業頭 OFC カメラプリズム 製品説明
概要
FUJI XB03216は,FUJI NXTピックアンドプレイスマシンにおけるV12作業ヘッドのオン・ザ・フライカメラ (OFC) システムで使用される精密光学プリズマである.頭が動いている間,OFCセンサーにノズルの保持部品のイメージをリダイレクトし,焦点を当てます飛行中の高速視力検査を可能にする.
主要 な 特徴
高精度光学: 低分散光学ガラス (または合成クォーツ) から製造され,最大限の透明性のために反射防止コーティングが付いている.
超低歪み: ≥98%の可視光伝達率で,正確な部品認識のために画像の忠実性を保ちます.
コンパクトな形状:V12ヘッドの内部光学組成の狭い枠に適合するように設計されています.
耐久性のある構造: 高速運転下で安定した配置を保証する硬いプリズムハウジングとマウントインターフェイス.
プラグ・アンド・プレイ交換: 標準化されたマウントスロットにより,フィールド交換は迅速で繰り返されます.
典型的な仕様
| パラメータ | 仕様 |
| 材料 | 精密光学ガラスまたは合成クォーツ |
| コーティング | 多層反射剤 (AR) |
| トランスミッション (可視) | ≥98% |
| マウントスタイル | プリズマブレーキット内の精密スナップインスロット |
| 操作環境 | 乾燥しきれいな内部の頭蓋 |
申請
FUJI NXTシリーズV12作業頭
OFC (オン・ザ・フライ・カメラ) システム,リアルタイムで部品画像処理
OFCレンズ,カメラセンサー,プリズムマウントと組み合わせて頭部の視路を形成します
関連した構成要素
| 構成要素 | 例 部品番号 | 記述 |
| OFC カメラレンズ | XM02231 | プリズマにマッチした精密レンズ |
| OFCセンサーモジュール | XH01052 / XH01191 | 高速カメラモジュールはプリズム出力を受信する |
| プリズマの固定支架 | XM02350 | プリズムを正確に配置するための金属支架 |
| IPS カメラケーブル | XH01230 / XH01390 | センサーからPCB処理に画像データを転送する |
利益
飛行中の画像撮影を可能にし,サイクル時間を短縮し,停止と撮影の遅延を回避します.
信頼性の高い視覚アルゴリズムのために,高速なヘッド速度で一貫した画像品質を維持します.
モジュール式設計により メンテナンスを簡素化し ダウンタイムを最小限に抑えます
本物のFUJI部品は,完璧なフィットと長期間の信頼性を保証します.
関連アクセサリー FUJI XB03216 OFC カメラプリズム
| 構成要素 | 部分番号 | 記述 |
| OFC カメラプリズム | XB03216 | OFCセンサへのノズルの画像のリダイレクトのための精密光学プリズム |
| OFC カメラレンズ | XM02231 | 高解像度レンズ XB03216 にマッチした画像フォーカス |
| OFCセンサーモジュール | XH01052 / XH01191 | 反射画像を捕捉する高速カメラモジュール |
| プリズマの固定支架 | XM02350 | V12頭の中にプリズマを固定する金属の支架/スロット |
| IPS カメラケーブル | XH01230 / XH01390 | 画像データをPCB処理に送信するシグナルケーブル |
| 視覚処理ボード | 2AGKHA000402 | OFCカメラデータを受信し処理するPCB |
| プリズムクリーニングキット | XM03010 | レンズ用安全クリーニングスワップと光学表面用溶液 |
| 保護型住宅カバー | XM02400 | 使用していないとき,プリズム組を保護する灰塵シールド |
注記
すべてのアクセサリーは V12 作業ヘッドのために設計された 正規の FUJI 部品です.
画像の透明性を保ち,光学的な遺物から身を守るために,プリズムクリーニングキットを定期的に使用してください.
プリズマの座標が高速運転で調整状態を維持するため,しっかりとトルクをつけていることを確認する.
FUJI XB03216 V12 作業ヘッド OFCカメラプリズムその主要アクセサリー:
| 構成要素 | 部分番号 | 記述 |
| OFC カメラプリズム | XB03216 | V12ヘッドオン・ザ・フライカメラシステム用のコア・オプティカルプリズム |
| OFC カメラレンズ | XM02231 | XB03216プリズムにマッチした高精度レンズ |
| OFCセンサーモジュール | XH01052/XH01191 | 高速カメラモジュール,プリズム方向の画像をキャプチャする |
| プリズマの固定支架 | XM02350 | V12頭の中のプリズマを固定する金属支架 |
| IPS カメラケーブル | XH01230/XH01390 | OFCセンサーからPCBへの画像データを送信するシールドケーブル |
| 視覚処理ボード (PCB) | 2AGKHA000402 | OFC カメラデータを受信し処理する 主なPCB |
| プリズムクリーニングキット | XM03010 | 光学的に安全なスワップとプリズムの維持のための清掃溶液 |
| 保護型住宅カバー | XM02400 | 頭が空いているときや保守中にプリズマを組むための防塵カバー |
常見問題ガイド FUJI XB03216 V12 ワーキングヘッド OFC カメラプリズム
一般情報
Q1: FUJI XB03216 は何のために使われますか?
A:XB03216は,FUJI NXTマシンのV12作業ヘッドに設置された光学プリズムです.これは,頭部が動いている間,部品のリアルタイム画像撮影を可能にするOFC (On-the-Fly Camera) システムの一部です.精密な光経路を介してカメラのセンサーに 画像を転送します
Q2:このプリズマを使っている機械や頭は?
A: その通り
FUJI NXT V12 作業頭に特に使用されています.
H04,H08,H12HSのヘッドと互換性がない.これは異なる視覚システムを使用する.
機能と光学的な役割
Q3:OFCシステムで XB03216 プリズムはどのように動作するのですか?
A:プリズマは,選択した部品の画像をノズルから固定カメラセンサーにリダイレクトします.これにより,非停止画像撮影 (オン・ザ・フライ) が可能です.ピック・アンド・ポジションヘッドを停止せずに速度と精度を向上させる.
Q4: 画像の質や認識に影響する?
A: はい 肯定的に プリズマは高透明度で 低歪みの部品で AR (反射防止) コーティングで高い伝送効率と正確な部品認識のための明確なイメージングを保証する.
設置と保守
Q5:プリズマのフィールドは交換可能ですか?
A: はい.ヘッドのメンテナンスの際に独立部品として交換できます.通常は支架 (例えば,XM02350) で取り付けられ,適切にインストールされた場合は再校正は必要ありません.
Q6: 欠陥または汚れたプリズマの兆候は?
A: その通り
視力が不透明または歪んでいる画像
視覚系が部品を認識できない
不規則な位置付けの誤りは 画像処理の問題に起因する
Q7:プリズマをどうやって掃除する?
A: 光学浄化キット (例えばXM03010) を使用し,毛糸のないスワップとレンズ用安全な溶液を使用します.指や磨材で表面を直接触らないでください.
Q8:第三者の光学部品を使ってもいいですか?
A: いいえ.XB03216は,FUJIのOFCシステム用に特別に設計されています.第三者のプリズムがアライナメント,コーティング,または光学透明度基準を満たしていない可能性があります.誤認またはシステムエラーにつながる可能性があります.
トラブルシューティング
| 症状 | 原因 と なる 可能性 | 推奨する行動 |
| OFC画像がぼやけている | 汚れたか 傷ついたプリズム | XB03216を清掃または交換する |
| カメラで撮影された画像はありません. | 誤ったアライナメントまたは放たれたプリズマ | 再セットプリズムとチェック・マウント・ブレーケット |
| コンポーネント認識障害 | 光学反射が誤導された | プリズムとレンズを霧や損傷の確認 |
関連した部分
| 部品名 | 部分番号 | 記述 |
| OFC カメラプリズム | XB03216 | メイン光学プリズム |
| カメラのレンズ | XM02231 | プリズムからセンサーに光を焦点化する |
| センサーモジュール | XH01052 / XH01191 | プリズマで撮影する |
| マウントブレーケット | XM02350 | プリズマを頭の中に固定します |
| IPS カメラケーブル | XH01230 / XH01390 | 画像センサーをPCBに接続する |
| 清掃キット | XM03010 | オプティカルメンテナンスツール |
最善の実践
プリズマを手袋やピンチで常に扱う
視界汚染 を 避ける ため,頭 の 周囲 を 清潔 に 保つ
交換のためにFUJI オリジナルパーツのみを使用します.
頭部整備中に定期的な検査を予定する
