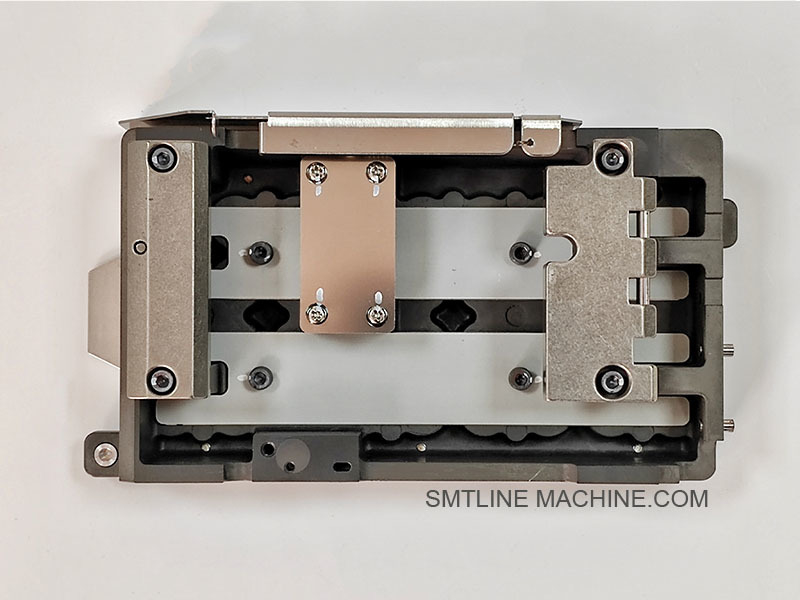

FUJI NXT ND36A ノズル交換ステーション
,UL06400 SMTマシン部品
,ノズル交換ステーション SMTマシン部品
-
ブランド富士市
-
モデルFUJIUL06400 NXT ND36A ノズル交換ステーション
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
供給者CNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJIUL06400 NXT ND36A ノズル交換ステーション
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
FUJI NXT ND36A ノズル交換ステーション UL06400 SMTマシン部品
FUJIUL06400 NXT ND36A ノズル交換ステーション
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
FUJI UL06400 NXT ND36A ノズル交換ステーション 製品説明
概要
FUJI UL06400は,FUJI NXT IIIの多目的配置頭 (ND36A) を搭載したピックアンドプレースマシンで使用するために特別に設計された高度な自動噴嘴交換ステーションです.円滑にできます生産中に高速なノズルの変更により,幅広い部品サイズに対応し,正確性を確保し,ダウンタイムを短縮します.
主要 な 特徴
ND36A高性能ヘッドと使用するために設計されたもの
各種のノズルのための自動ノズルの交換をサポート
正確なノズルの識別のために位置コード付きトレイスロットで装備
耐久的で安定した構造 高周波高速運転に最適
迅速な保守と構成のための迅速交換トレイ設計
多製品環境で生産の柔軟性と効率を最大化するのに役立ちます
互換性のある機器
FUJI NXT III SMT 配置機械
ND36A 配置ヘッドのみに対応する
H08,H12,V12,またはH24のような古いヘッドと互換性がない
構成要素の分解
| 構成要素 | 記述 |
| ノズルステーションボディ (UL06400) | NXT III モジュールの内部に設置されたガイドレール付き構造枠 |
| ノズル・トレイ・モジュール | 自動挿入/取り除くための複数のノズルを保持する |
| トレイIDコードシステム | メカニカルまたはセンサーベースのID検出によりノズルの位置を識別する |
| 保護カバー (オプション) | 塵や異物からノズルのスロットを汚染することを防ぐ |
互換性のあるノズル (例)
| ノズルの部品番号 | 使用ケース |
| PN06551 | 0201 / 0402チップ部品について |
| PN06552 | QFP/BGAおよび中大型IC向け |
| PN06553 | オーダーメイドまたは奇形部品用 |
ND36Aノズルは独特の形とIDメカニズムがあり,UL06400ステーションと使用する必要があります.
メンテナンスの推奨事項
円滑なノズルの挿入を確保するために毎週トレイを掃除する 定期的にIDピグや検出メカニズムを検査し,固定する ノズルの交換エラーが発生した場合トレイのアライナメントとシステム認識状態をチェック 必要に応じて損傷したトレイやアライナメントピンを交換する
概要
FUJI UL06400 ノズル交換ステーションは,ND36Aヘッドを装備したNXT IIIマシンのためのミッションクリティカルな自動化モジュールです.稼働時間を増やします手作業を最小限に抑え,柔軟なSMT生産ラインをサポートします.
関連アクセサリー FUJI UL06400 ノズル交換ステーション (ND36Aヘッド)
| コンポーネント名 | 部品番号 (例) | 記述 |
| 交換ステーションのボディ | UL06400 | オートマティック・ドズル交換システムのメイン・フレームとベース |
| ノズルのトレイユニット | UL06401(典型的な) | 複数のノズルを収納するために使用されるトレイ.ND36Aヘッドノズルと互換性がある. |
| ノズルの識別ペグ | UL06402 | ノズルの認識のためのコードピン (機械的またはセンサー支援) |
| トレイのアライナメントピン | UL06403 | 正確なノズルの挿入/取り除くために正確なトレイ位置を確保 |
| 保護カバー / シールド | UL06404(選択可能) | 防塵カバーでノズルのトレイを保護する |
| トレイロックスプリングセット | UL06405 | ステーション内のトレイを固定するための機械式スプリングセット |
| トレーの固定ブレーキ / 螺栓 | UL06406 | トレイを駅枠にしっかりと固定するためのハードウェア |
| トレイ検出センサー (オプション) | UL06407 | トレイの存在とIDの状態を検出するためのオプションの光学センサーまたは近距離センサー |
| トレイガイドレール組成 | UL06408 | 交換中にトレイを内外を滑らせる鉄道またはチャネルシステム |
| ND36A ノズル(一般的な種類) | PN06551,PN06552,PN06553 について | 異なる部品サイズに使用される (0201 変形) |
使用注記:
各UL06400ステーションは複数のトレイをサポートし,ND36Aに対応しなければならない.
適正な配置と識別を確保するため,ノズルはND36Aシリーズの正規型でなければならない.
トレイIDピグ,ロックスプリング,アライナメントピンなどのアクセサリーは,エラーのない操作に不可欠です.
FUJI UL06400 ND36A ノズル交換ステーション 関連部品番号
主要な成分
| コンポーネント名 | 部分番号 | 記述 |
| 交換ステーションのボディ | UL06400 | ND36Aに対応した完全な自動噴嘴交換ステーションユニット |
| ノズルのトレイユニット | UL06401 | 複数のND36Aノズルを保持するためのトレイ |
| ノズルのIDペグ/コードピン | UL06402 | 各トレイのスロット内のノズルの種類を識別するための機械的識別システム |
| トレイのアライナメントガイドピン | UL06403 | ノズル交換中にトレイと頭の正確なアライナメントを確保 |
| 保護カバー / 防塵シールド | UL06404 | トレイ領域に塵や破片が侵入するのを防ぐオプションのカバー |
| トレイロックスプリングセット | UL06405 | 安定したノズルの交換のために位置にトレイをロックし,固定 |
| マウントブレーケット/スクリューキット | UL06406 | 交換ステーションを機械のフレームに固定するための支架と螺栓 |
| トレーの存在感知センサー | UL06407 | トレイの存在や位置状態を検出するオプションセンサー |
| トレイ・スライド・レールの組立 | UL06408 | トレーをスムーズに入れ,取り出すためのガイド |
互換性のあるND36Aノズル (例)
| ノズルの種類 | 部分番号 | 適用する |
| ノズル1号 | PN06551 | 0201 / 0402チップ部品について |
| 2号ノズル | PN06552 | QFP / BGA / 中型IC について |
| 3号噴嘴 | PN06553 | オーダーメイドまたは奇形部品用 |
| 噴嘴4号 | PN06554 | 高精度または特殊部品用 |
> ND36Aノズルは機械的にユニークで,UL06400ステーションとND36Aヘッドとしか互換性がない.
注記
すべての部品番号は,オリジナルのFUJI部品です.
必要なノズルの組み合わせに応じて,カスタム・トレイの設定が可能です.
本物のトレイとノズルの使用は長期間の互換性と正確な配置を保証します
常識ガイド FUJI UL06400 NXT ND36A ノジル交換ステーション
一般的な概要
Q1: FUJI UL06400 ノズル交換ステーションは何に使われますか?
A: その通り
UL06400は,FUJI NXT IIIマシンに搭載された,ND36A配置ヘッドを搭載した専用自動噴嘴交換ステーションです.SMT生産中に異なるノズルのタイプをハンドフリーで交換する生産量と柔軟性を向上させる.
Q2: どの機械とヘッドに対応していますか?
A: その通り
互換機:FUJI NXTIIIシリーズ
対応頭:ND36Aのみ
H08,H12,H24やV12のような古いヘッドと互換性がない
機能と操作
Q3: UL06400 ステーションの仕組みは?
A: その通り
ND36Aのヘッドは 動作中にステーションの上に停まり 古いノズルを開いたスロットに落とし 作業要件に応じて新しいノズルを拾いますトレイのスロットがコード化されている (機械的なピンやセンサーによって) 自動なノズルのタイプ認識のために.
Q4:ノズルを交換するプロセスは完全に自動ですか?
A: その通り
はい.生産中に手動的な介入は必要ありません. NXTシステムは 搭載ソフトウェアのロジックを使用してノズル交換を制御します.
Q5:何個のノズルを収納できる?
A: その通り
各トレイ (UL06401) は,構成に応じて複数のND36Aノズルを保持することができる.複雑な生産をサポートするために,いくつかのシステムは1つ以上のトレイを使用する.
Q6: 異なるノズルサイズとタイプに対応できますか?
A: その通り
ND36Aヘッドは 0201チップドズルから大きな奇形ドズルまで幅広いドズルをサポートし,UL06400ステーションはすべての互換性のあるND36Aドズルを収容します.
設置と保守
Q7: UL06400 はどこに設置されていますか?
A: その通り
FUJI NXT III機内には,モデルレイアウトに応じて,通常後部またはサイドレールの近くに搭載される.
Q8: ステーションは校正が必要ですか?
A: その通り
はい.設置またはトレイ交換後,システムはFUJIのソフトウェアで校正され,ノズルのピック/ドロップポジションを正確に調整する必要があります.
Q9: システムをどのくらいの頻度で清掃するか メンテナンスするか?
A: その通り
毎週: トレイとノズルの座席を掃除する
毎月: 識別 ピン,ガイド レーン,ロック スプリング を 検査 する
必要に応じて: トレー の 蓋 や 固定 スクロール の よう な 損傷 し た 部品 を 交換 する
トラブルシューティング
| 発行 | 原因 と なる 可能性 | 解決策 |
| ノズルは正しく座っていない. | 配列が間違えたトレイ,着用した配列ピン | 必要に応じてピンを再校正し,交換する |
| ノズルのIDが認識されていない | 汚れたか 損傷したIDピン | UL06402 識別ピグを清掃または交換する |
| 交換中にノズルが詰まった | トレーの残骸,誤ったノズル使用 | トレイを掃除し,ノズルの互換性を確認 |
| 交換プロセス中のアラーム | センサーやトレイが正しく検出されていない | チェックトレイのマウントとUL06407センサー |
関連した構成要素
| 構成要素 | 部分番号 | 機能 |
| 交換ステーション体 | UL06400 | メインユニットのホイスティングドズルトレイとガイド |
| ノズルのトレイ | UL06401 | ND36Aノズルを保持する |
| ノズルIDペグセット | UL06402 | トレイスロット認識システム |
| トレイのアライナメントピン | UL06403 | 正確な機械的な位置付けを保証します |
| トレイ検出センサー | UL06407 | トレイの存在を検出 (オプション) |
| ND36A ノズル | PN06551 PN06554 | 各種部品用のノズル |
最善の実践
常に正規のND36Aノズルを使って,フィットと認識を保証します.
トレーを乾燥して清潔に保つこと.
トレイの部品番号 (例えば UL06401) が機械の構成と一致していることを確認してください.
損傷したまたは磨かれたIDピンとアライナメントパーツを定期的に交換します.
交換する際の停滞時間を最小限に抑えるために,備品トレイを用意しておきましょう.
結論
FUJI UL06400 ND36Aノズル交換ステーションは,FUJI NXT IIIマシンを使用する自動化高速SMTラインの重要な部品です.操作者の作業量を減らすのに役立ちます,高ミックス生産をサポートし,ノズルの種類ごとに一貫した精度を維持します.
